3.3 PRODUKTSAMMENSÆTNING

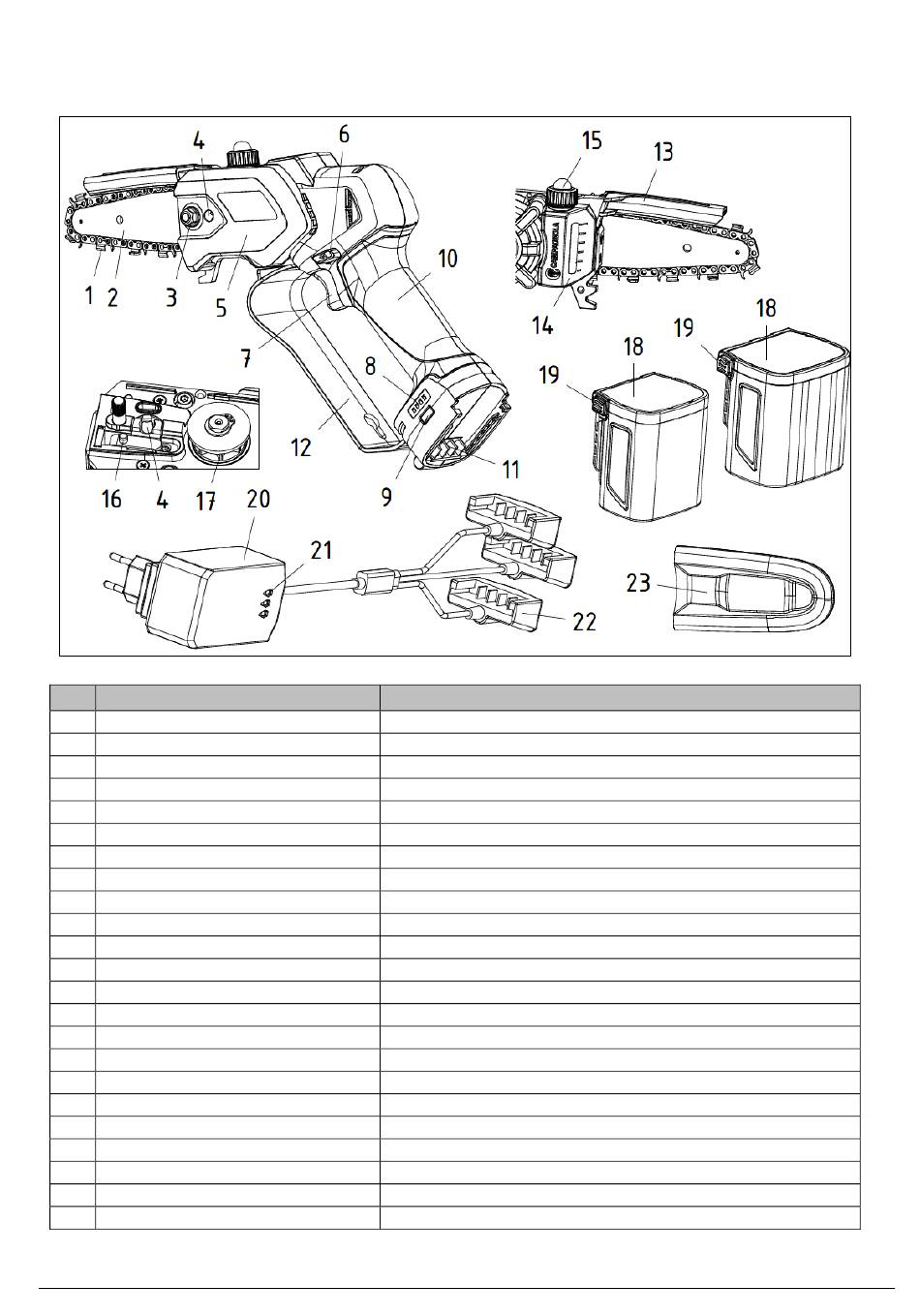

Det følgende afsnit viser produktets sammensætning som illustreret i figuren, mens tabellen viser navnet på
produktets bestanddele med deres funktionsbeskrivelse.
Pos. Betegnelse
1
Kæde
2
Skærestang
3
Skruemøtrik
4
Reguleringsskrue
5
Forreste dæksel
6
Sikkerhedsspærre
7
Betjeningshåndtag
8
Lysdioder til signalering
9
Trykknap for TÆND-SLUK (ON/OFF)
10 Håndtag
11 Batteristik
12 Håndbeskyttelse
13 Beskyttelse af kæden
14 Oliebeholder
15 Beholderdæksel
16 Kædestrammerens stift
17 Kædetandhjul
18 Batteri
19 Udløserfinner
20 Batterioplader
21 Lysdioder (LED)
22 Ladestik
23 Stangdæksel
0310.0353_04
Funktion
Skærer grene, træstammer osv.
Styrer kæden
Blokerer stangen
Registrerer kædespændingen
Beskytter kædens tandhjul og stang
Fungerer som en startlås
Nedtrykkes for styre betjeningen
De angiver den resterende batterikapacitet
Tænder og slukker for redskabet
Gør det muligt at håndtere produktet
Tillader tilslutning af redskabet med batteriet.
Beskytter operatørens hænder mod risikoen for berøring af kæden
Beskytter operatøren mod tilbageslag
Indeholder kædesmøreolie
Tillader manuel smøring af kæden og lukker oliebeholderen
Anordning til justering af kædespænding.
Betjener beskærerkæden
Tillader redskabets funktion
Gør det muligt at indsætte/fjerne batteriet i redskabet
Anvendes til opladning af indtil tre batterier samtidigt
Angiver batteriernes opladningstilstand
Gør det muligt at koble batteriet til batteriopladeren
Beskytter kæden (i hvilestilling)
