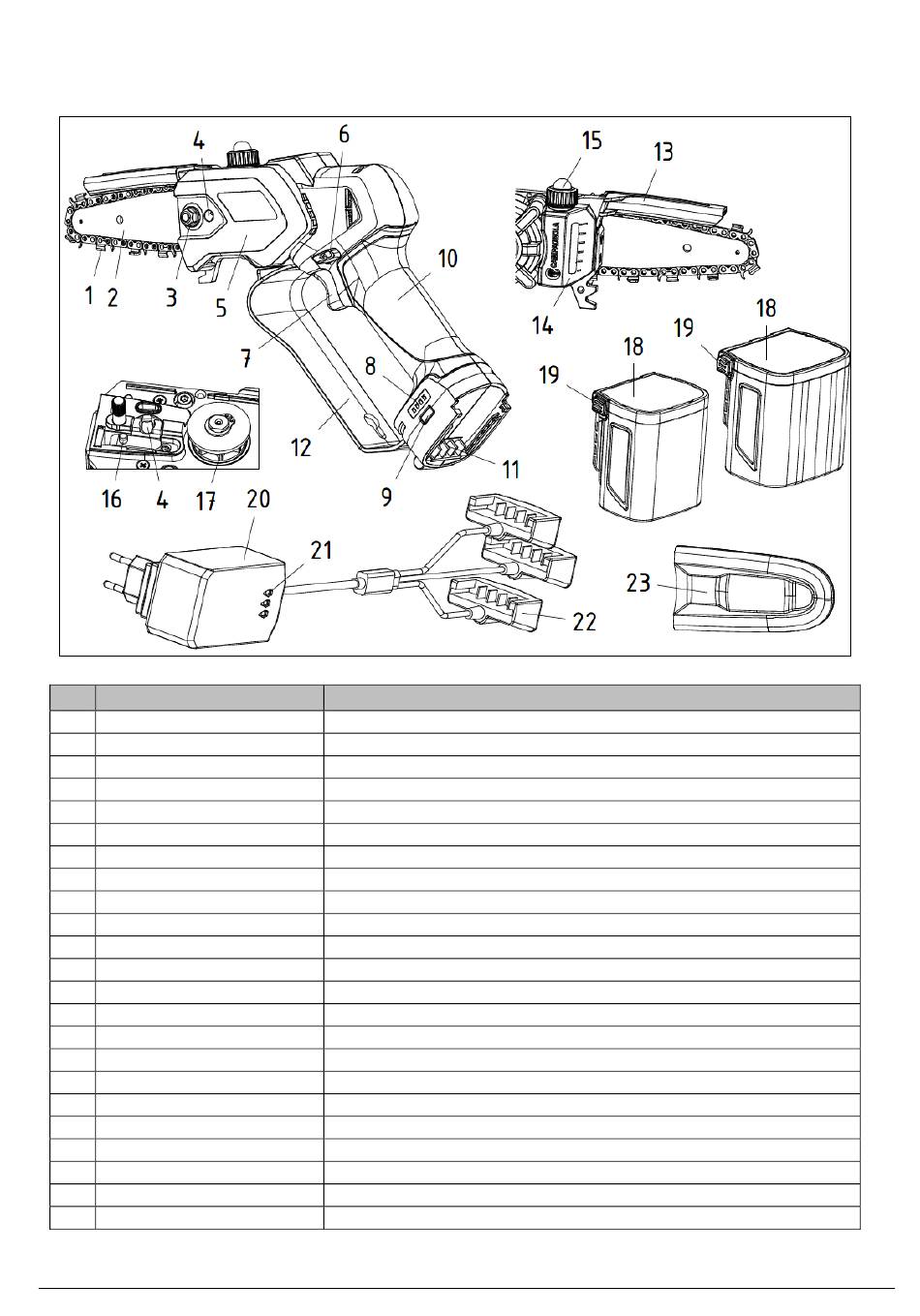

3.3 ZLOŽENIE VÝROBKU
V nasledujúcej časti je znázornené zloženie výrobku, ako je znázornené na obr., pričom v tabuľke sú uvedené
názvy jednotlivých prvkov výrobku s ich funkčným opisom.
Poz. Názov
Reťaz
1
Rezacia tyč
2
3
Poistná matica
4
Nastavovacia skrutka
5
Predný kryt
Bezpečnostná poistka
6
Ovládacia páčka
7
Signalizačné LED diódy
8
Hlavný vypínač
9
10 Rukoväť
11 Konektor batérie
12 Chránič rúk
13 Ochrana reťaze
14 Nádrž na olej
15 Uzáver nádrže
16 Čap napínača reťaze
17 Reťazové koleso
18 Batéria
19 Uvoľňovacie klapky
20 Nabíjačka batérií
21 Svetelné LED indikátory
22 Nabíjacie konektory
23 Kryt tyče
0310.0353_04
Funkcia
Reže konáre, polená atď.
Vedie reťaz.
Blokuje tyč
Nastavuje napnutie reťaze.
Chráni pastorok a reťazovú tyč
Funguje ako blokovanie spustenia
Stlačením sa ovláda spustenie.
Označuje zostávajúcu kapacitu batérie
Zapína a vypína nástroj
Umožňuje manipuláciu s výrobkom
Umožňuje pripojenie nástroja k batérii.
Chráni ruku operátora pred kontaktom s reťazou.
Chráni obsluhu pred spätným rázom.
Obsahuje olej na mazanie reťaze.
Umožňuje manuálne mazanie reťaze a uzatvára nádrž na olej.
Zariadenie na nastavenie napnutia reťaze.
Pohon reťaze prerezávača
Umožňuje fungovanie nástroja.
Umožňujú vloženie/vyňatie batérie z nástroja.
Slúži na nabíjanie až troch batérií súčasne.
Informujú o stave nabitia batérií.
Umožňujú spojenie medzi nabíjačkou a batériou
Toto je ochranný kryt reťaze (v pokojnom stave)
