Açıklama
Poz.
1
M6 somun
2
M4 vida
3
Vida M3
4
Vida Ø3
DİKKAT
Operatörün mekanik bakım teknisyeni veya elektrik bakım teknisyeni için ayrılmış vida ve
cıvataların bakımını ve/veya sıkılmasını yapması yasaktır.
7.1.2 ZİNCİRİN YAĞLANMASI.

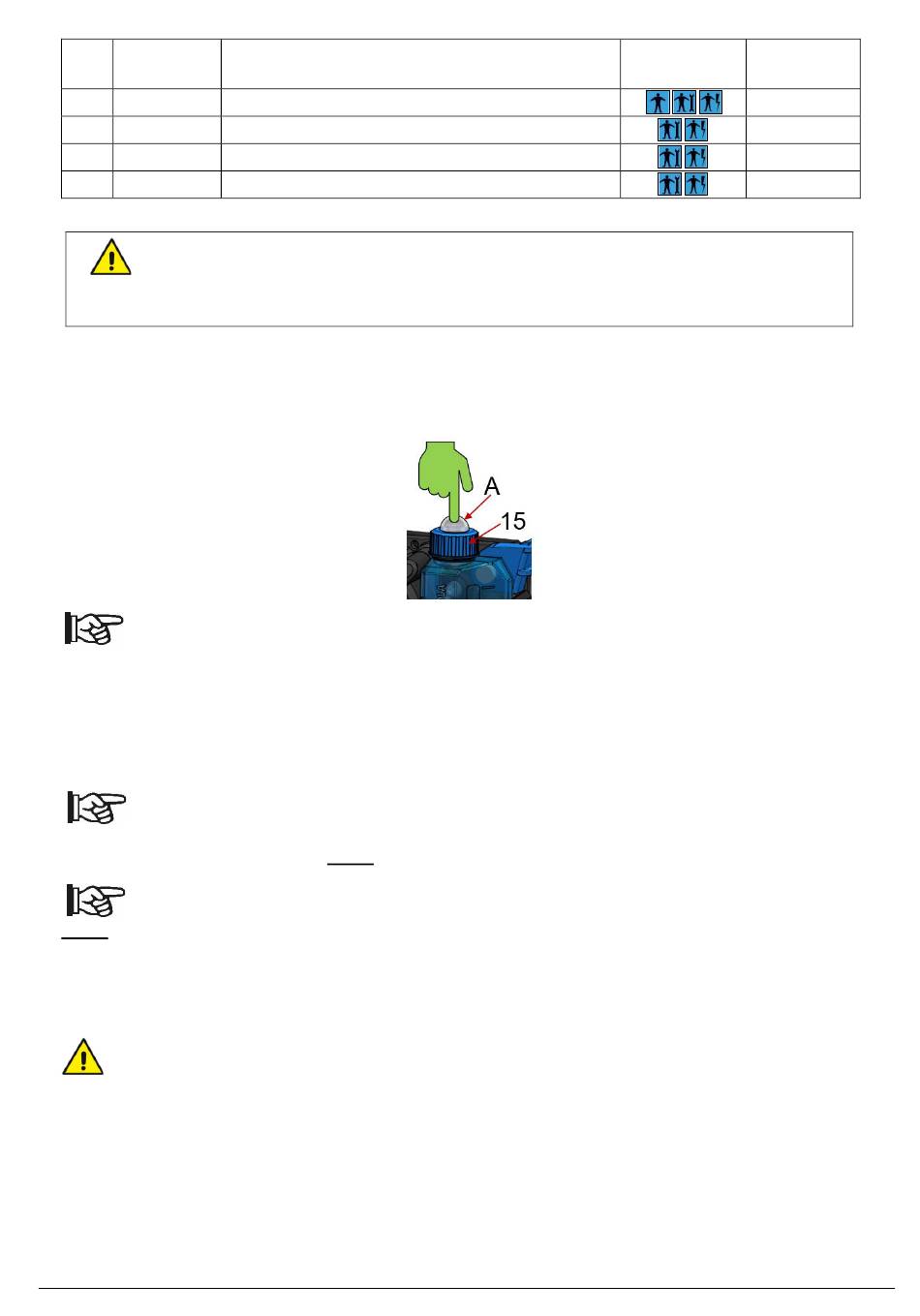

Yağın zincir (1) üzerine bırakılması, depo kapağında (15) bulunan pompaya (A) tekrar tekrar basılarak yapılır.
Depoyu doldurmak için lütfen bölüm 5.2.3'e bakın.
ÖNEMLİ!
Kullanım sırasında zincirde her zaman bol miktarda yağ olduğundan emin olun.
Depodaki yağ seviyesini daima kontrol edin ve eğer gerekiyorsa doldurun.
Zincir yağsız çalıştırılırsa zincir ve pala hızlı bir şekilde aşınır ve takım ömrü kısalır.
7.1.3 ZİNCİRİN VE/VEYA KESİM PALASININ DEĞİŞTİRİLMESİ
ÖNEMLİ
Birkaç bileme işleminden sonra diş uzunluğu 3-4 milimetreye ulaştığında veya zincir baklalarında çatlaklar
görüldüğünde veya aşırı aşındığında zinciri değiştirin.
ÖNEMLİ
Palayı şu durumlarda değiştirin:
➢ oluğun derinliği, çekme bağlantılarının yüksekliğinden daha azdır (asla dibe dokunmamalıdır);
➢ oluğun iç duvarı, zincirin yana eğildiği noktaya kadar aşınmıştır;
➢ aşınma, deformasyon veya hasar belirtileri belirgindir.
➢ Palanın asimetrik aşınmasını önlemek için, zincire göre periyodik olarak ters çevrilmesi tavsiye edilir.
DİKKAT
Zinciri ve/veya çubuğu değiştirmeden önce aleti ON/OFFdüğmesi (9) ile kapatın ve aküyü (18) tırnaklara (19)
bastırarak çıkarın. Bkz. bölüm 6.2.3.
Sırasıyla aşağıdaki işlemleri yapınız:
1) Aleti düz bir zemine yerleştirin ve somunu (3) birlikte verilen anahtarla tamamen sökün, ardından ön kapağı
(5) çıkarın.
2) Değiştirilecek zinciri (1) ve palayı (2) çıkartın. Sökmeyi kolaylaştırmak için ayar vidasını (4) saat yönünün
tersine çevirerek zinciri gevşetin.
0310.0353_04
İşlevi
Pinyon muhafazasını kilitleyin
Mekanik gövde üzerinde kapak kilidi
Mekanik gövde üzerinde kapak kilidi
Kapakların ve tankın bloke edilmesi
833
NİTELİKLİ
Sıkma torku
PERSONEL
10 Nm
3 Nm
1,5 Nm
1,5 Nm
