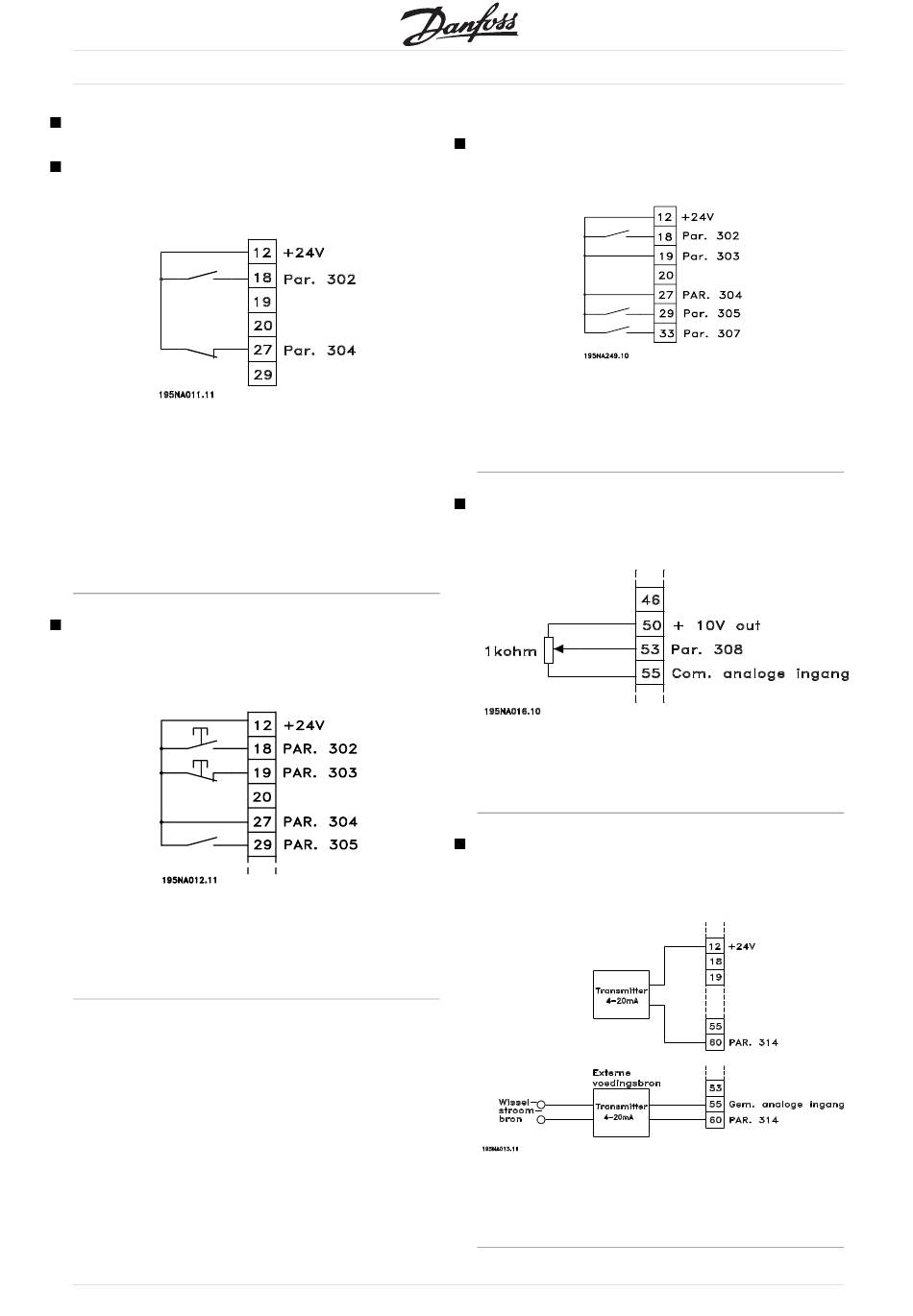

Aansluitvoorbeelden
Start/stop
Start/stop door middel van klem 18 en vrijloopstop
door middel van klem 27.
Par. 302 Digitale ingang = Start [7]
Par. 304 Digitale ingang = Coasting stop inverted [2]
Voor Precise start/stop zijn de volgende
instellingen gemaakt:
Par. 302 Digitale ingang = Precise start/stop [27]
Par. 304 Digitale ingang = Coasting stop inverted [2]
Pulsstart/stop
Pulsstart met klem 18 en pulsstop met
klem 19. Bovendien wordt de jog-frequentie
geactiveerd via klem 29.
Par. 302 Digitale ingang = Pulse start [8]
Par. 303 Digitale ingang = Stop inverted [6]
Par. 304 Digitale ingang = Coasting stop inverted [2]
Par. 305 Digitale ingang = Jog [13]
66
®
VLT
Serie 2800
Versnellen/vertragen
Versnellen/vertragen met behulp van de
klemmen 29/33.
Par. 302 Digitale ingang = Start [7]
Par. 303 Digitale ingang = Freeze reference [14]
Par. 305 Digitale ingang = Speed up [16]
Par. 307 Digitale ingang = Speed down [17]
Potentiometerreferentie
Spanningsreferentie via een potentiometer.
Par. 308 Analoge ingang = Reference [1]
Par. 309 Klem 53, min. schaling = 0 Volt
Par. 310 Klem 53, max. schaling = 10 Volt
Aansluiting van een tweedraadszender
Aansluiting van een tweedraadszender als
terugkoppeling naar klem 60.
Par. 314 Analoge ingang = Feedback [2]
Par. 315 Klem 60, min. schaling = 4 mA
Par. 316 Klem 60, max. schaling = 20 mA
MG.28.A7.10 - VLT is een geregistreerd handelsmerk van Danfoss
