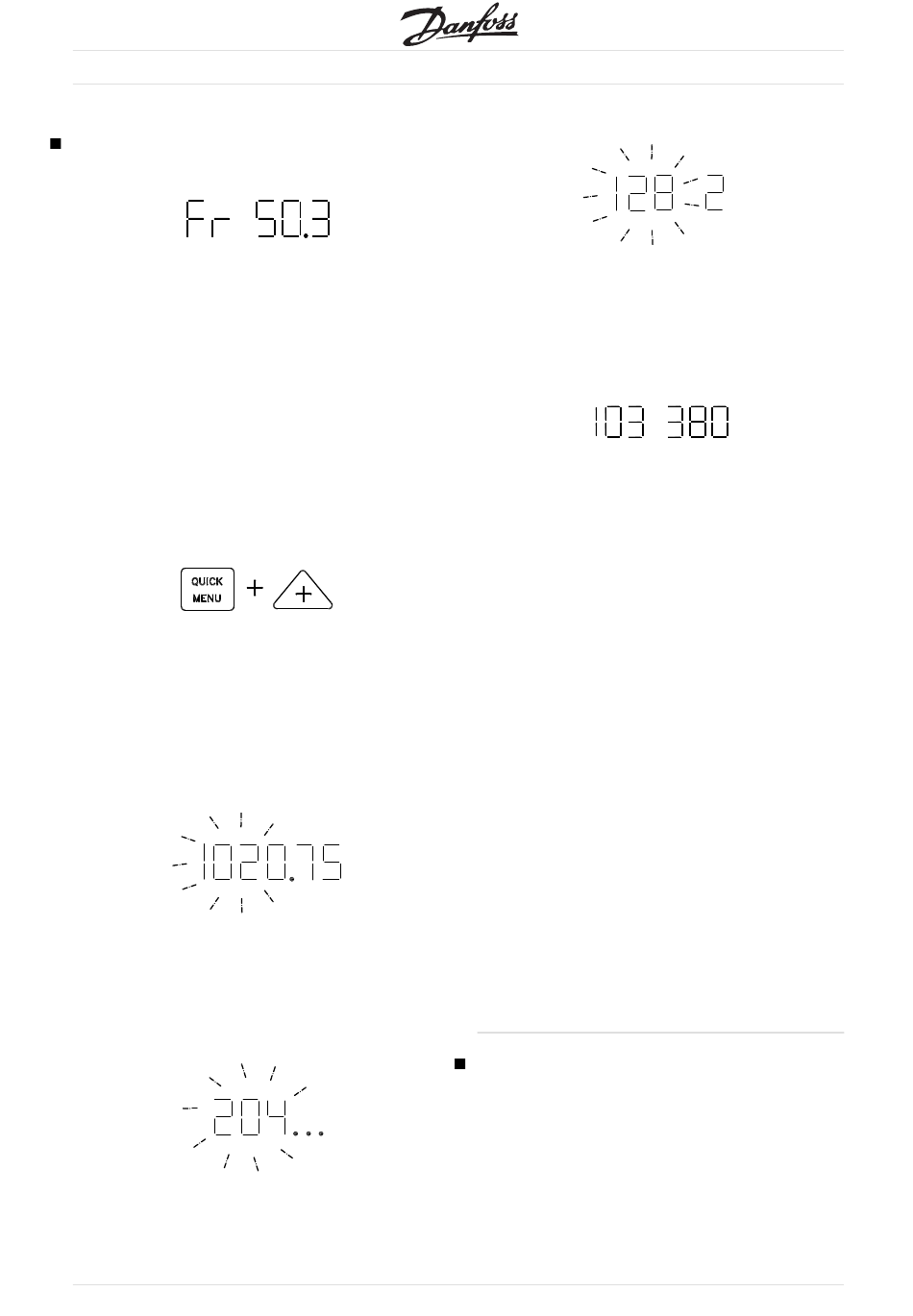

Display-uitleesstatussen
Display-stand
Bij normaal bedrijf kan permanent één
bedieningsvariabele naar keuze van de operator
worden aangegeven. Met behulp van de toetsen [+/-]
kunt u kiezen uit de volgende opties in de display-stand:
- Uitgangsfrequentie [Hz]
- Uitgangsstroom [A]
- Uitgangsspanning [V]
- Tussenkringspanning [V]
- Uitgangsvermogen [kW]
- Geschaalde uitgangsfrequentie f
Menustand
U activeert de menustand door tegelijkertijd op
[QUICK MENU] + [+] te drukken.
In de menustand kunnen de meeste parameters van
de frequentie-omvormer worden veranderd. Doorloop
de parameters met de toetsen [+/-]. Terwijl u door de
parameters bladert, knippert het parameternummer.
Het display laat zien dat parameter 102
Motorvermogen P
0,75 is. Om de waarde 0,75
M,N
te wijzigen, moet eerst [CHANGE DATA] worden
geactiveerd; vervolgens kan de parameterwaarde
worden gewijzigd met de toetsen [+/-].
Als er bij een bepaalde parameter drie punten
rechts staan, bestaat de parameterwaarde
uit meer dan drie cijfers. Activeer [CHANGE
DATA] om de waarde te zien.
8
Het display laat zien dat Thermistoruitschakeling [2]
is geselecteerd in parameter 128 Thermische
motorbeveiliging
Quick menu
x p008
out
Met de toets [QUICK MENU] heeft u toegang tot de 12
belangrijkste parameters van de frequentie-omvormer.
Na het programmeren is de frequentie-omvormer in
de meeste gevallen gereed voor bedrijf. Wanneer
de toets [QUICK MENU] wordt geactiveerd in de
display-stand, start het Quick menu. Blader door
het Quick menu met de toetsen [+/-] en wijzig de
datawaarden door op [CHANGE DATA] te drukken en
vervolgens de waarde te kiezen met de toetsen [+/-].
De parameters van het Quick menu zijn:
•
•
•
•
•
•
•
•
•
•
•
•
Parameters 102 - 106 kunnen op het motorplaatje
worden afgelezen.
Hand Auto
Tijdens de normale werking is de frequentie-omvormer
in de automatische modus, waarbij het referentiesignaal
extern wordt gegeven, hetzij analoog of digitaal
via de stuurklemmen. In de handmatige modus
kunnen de referentiesignalen echter lokaal via het
bedieningspaneel worden gegeven.
Op de stuurklemmen blijven de volgende
stuursignalen actief wanneer de handmatige
modus wordt geactiveerd:
MG.28.A7.10 - VLT is een geregistreerd handelsmerk van Danfoss
®
VLT
Serie 2800
Par. 102 Motorvermogen P
Par. 103 Motorspanning U
Par. 104 Motorfrequentie f
Par. 105 Motorstroom I
Par. 106 Nominale motorsnelheid n
Par. 107 Automatische motoraanpassing.
Par. 204 Minimumreferentie Ref
Par. 205 Maximumreferentie Ref
Par. 207 Aanlooptijd
Par. 208 Uitlooptijden
Par. 002 Lokale/externe bediening
Par. 003 Lokale referentie
M,N
M,N
M,N
M,N
M,N
MIN
MAX
