NB!:
Als Freeze output actief is, kan de
frequentieomvormer alleen worden gestopt
als u Motor coast, Quick stop of DC braking
via een digitale ingang selecteert.
Speed up en Speed down worden gekozen als
digitale besturing voor het verhogen/verlagen van de
snelheid is gewenst. Deze functie is alleen actief
als Referentie vasthouden of Uitgangsfrequentie
vasthouden is geselecteerd.
Als Snelheid omhoog actief is, zal de referentie of de
uitgangsfrequentie toenemen en als Snelheid omlaag
actief is, zal de referentie of de uitgangsfrequentie
afnemen. De uitgangsfrequentie wordt gewijzigd
via de uitlooptijden die zijn ingesteld in de
parameters 209-210 Ramp 2.
Een puls (logisch '1' minimaal hoog gedurende 14
ms en een minimale remtijd van 14 ms) zal leiden
tot een snelheidsverandering van 0,1 % (referentie)
of 0,1 Hz (uitgangsfrequentie). Voorbeeld:
Klem
Klem
Freeze ref/
29
33
freeze outp.
0
0
1
0
1
1
1
0
1
1
1
1
Freeze reference kan worden gewijzigd, ook als
de frequentieomvormer is gestopt. Bovendien
blijft de referentie in het geheugen als de
netvoeding wordt afgekoppeld.
Inhalen/Vertragen wordt gekozen als de
referentiewaarde verhoogd of verlaagd moet worden
met een programmeerbaar percentage dat is ingesteld
in parameter 219 Referentie inhalen/vertragen.
Vertragen
Inhalen
0
0
0
1
1
0
1
1
Ramp 2 wordt gekozen als er moet worden
geschakeld tussen uitloop 1 (parameters 207-208)
en uitloop 2 (parameters 209-210). Logisch '0' leidt
tot uitloop 1 en logisch '1' leidt tot uitloop 2.
Preset reference, lsb en Preset reference, msb maken
het mogelijk een van de vier digitale referenties
te kiezen (zie de onderstaande tabel).
= fabrieksinstelling. () = display-tekst [] = waarde die gebruikt wordt voor communicatie via de seriële communicatiepoort.
MG.28.A7.10 - VLT is een geregistreerd handelsmerk van Danfoss
Functie
Geen snelheidsveran-
dering
Snelheid omhoog
Snelheid omlaag
Snelheid omlaag
Functie
Snelheid niet veranderd
Verhoogd met
%-waarde
Verlaagd met %-waarde
Verlaagd met %-waarde
®
VLT
Serie 2800
Preset ref.
Preset ref.
msb
lsb
0
0
0
1
1
0
1
1
Preset reference on wordt gebruikt om te kunnen
kiezen tussen referentie via afstandsbediening
en digitale referentie. Er wordt aangenomen dat
Extern/digitaal [2] is geselecteerd in parameter
214 Referentiefunctie. Logisch '0' = op afstand
gecontroleerde referenties zijn actief, logisch '1' =
een van de vier vooraf ingestelde referenties is actief,
zoals is af te leiden uit bovenstaande tabel.

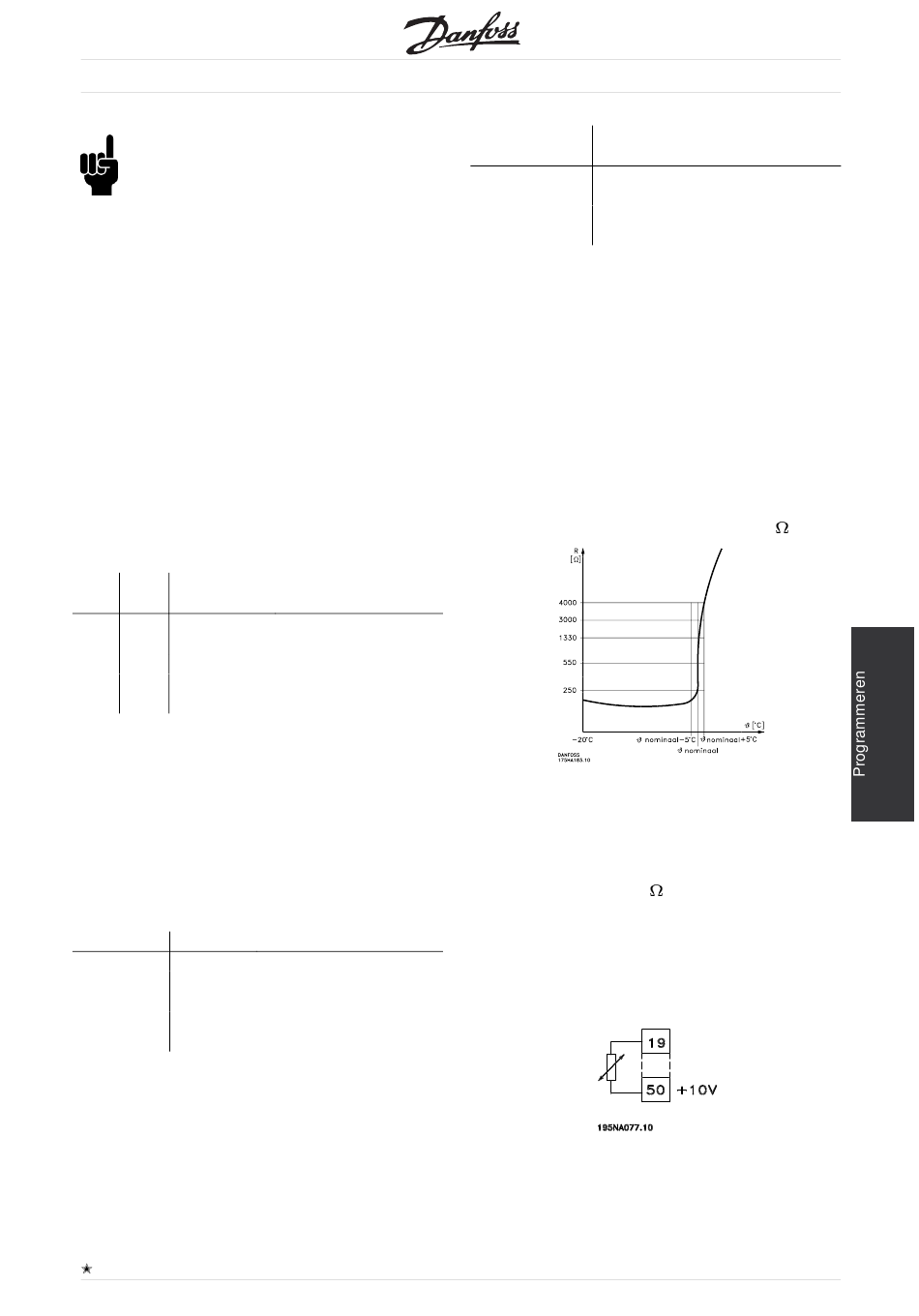

Thermistor moet worden geselecteerd als een mogelijk
geïntegreerde thermistor in de motor in staat moet
zijn de frequentieomvormer te stoppen als de motor
oververhit raakt. De uitschakelwaarde is 3 k .
Als een motor in plaats daarvan een thermische
schakelaar van het type Klixon heeft, kan deze ook
worden aangesloten op de ingang. Als de motoren
parallel werken, kunnen de thermistors/thermische
schakelaars in serie worden geschakeld (totale
weerstand lager dan 3 k ).
Parameter 128 Motor thermal protection moet
worden geprogrammeerd voor Thermistor warning
[1] of Thermistor trip [2] en de thermistor moet
worden aangesloten tussen een digitale ingang
en klem 50 (+ 10 V voeding).
Precise stop, inverse wordt geselecteerd om een
hoge nauwkeurigheid te verkrijgen wanneer een
stopcommando wordt herhaald. Een logische '0'
Functie
Digitale ref. 1
Digitale ref. 2
Digitale ref. 3
Digitale ref. 4
37
