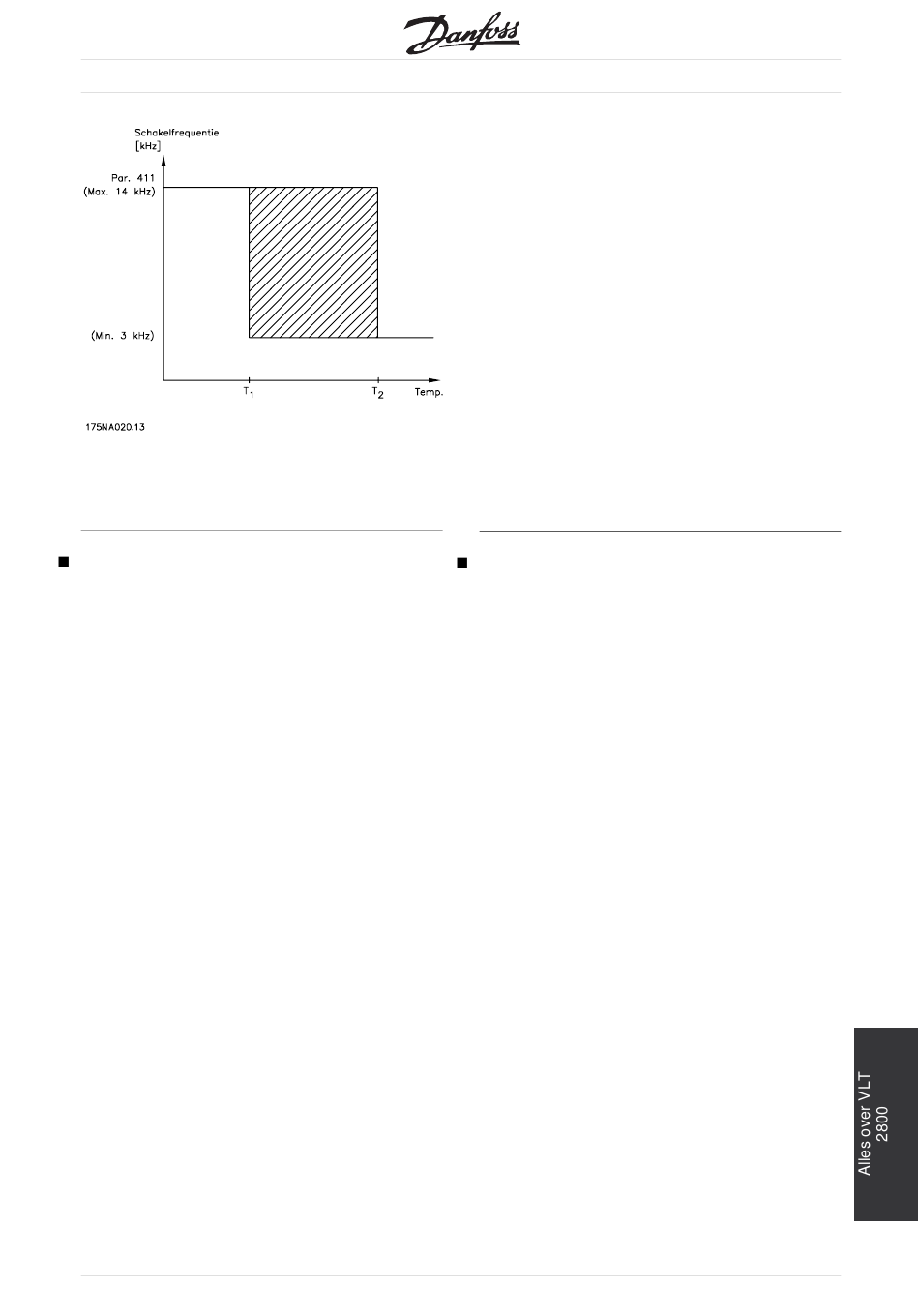

Bij het gebruik van het LC-filter is de minimale
sc hakelfrequentie 4,5 kHz.
Galvanische isolatie (PELV)
PELV-isolatie (Protective Extra Low Voltage) wordt
gerealiseerd door galvanische scheiders te plaatsen
tussen de stuurcircuits en de circuits die verbonden
zijn met het netpotentiaal. De VLT is ontworpen om
te voldoen aan de eisen voor beveiligde isolatie met
behulp van de vereiste kruip- en spelingsafstanden.
Deze vereisten worden beschreven in de Norm
EN 50 178. Bovendien wordt voorgeschreven
dat de installatie volgens de lokale/nationale
PELV-voorschriften moet worden uitgevoerd.
Alle stuurklemmen, klemmen voor seriële
communicatie en relaisklemmen worden op een
veilige manier gescheiden van het netpotentiaal,
dat wil zeggen ze voldoen aan de PELV-vereisten.
Circuits die zijn aangesloten op de stuurklemmen
12, 18, 19, 20, 27, 29, 33, 42, 46, 50, 53,
55 en 60 zijn galvanisch met elkaar verbonden.
Seriële communicatie verbonden met de veldbus is
galvanisch geïsoleerd van de stuurklemmen, hoewel
dit slechts een functionele isolatie is.
De relaiscontacten van de klemmen 1 - 3 zijn
door versterkte/dubbele isolatie van de andere
stuurcircuits gescheiden, dat wil zeggen dat deze
voldoen aan de PELV-vereisten, ook al is er
netpotentiaal bij de relaisklemmen.
De hieronder beschreven circuitelementen vormen
een veilige elektrische scheiding. Zij voldoen aan
de vereisten voor versterkte/dubbele isolatie en de
bijbehorende testen volgens EN 50 178.
1. Transformator- en optische scheiding in
voedingsspanning.
MG.28.A7.10 - VLT is een geregistreerd handelsmerk van Danfoss
®
VLT
Serie 2800
2. Optische isolatie tussen basisbesturing
motor en stuurkaart.
3. Isolatie tussen de stuurkaart en het
voedingsgedeelte.
4. Relaiscontacten en klemmen die horen bij
andere circuits op de stuurkaart.
De PELV-isolatie van de besturingskaart is
gewaarborgd onder de volgende voorwaarden:
- TT-netwerk met maximaal 300 Vrms
tussen fase en aarde.
- TN-netwerk met maximaal 300 Vrms
tussen fase en aarde.
-
IT-netwerk met maximaal 400 Vrms
tussen fase en aarde.
Alle verbindingen met de stuurklemmen moeten aan
PELV voldoen om PELV te handhaven. De thermistor
moet bijvoorbeeld versterkt/dubbel geïsoleerd worden.
EMC-emissie
De volgende systeemresultaten worden verkregen
bij gebruik van een systeem met een VLT
serie 2800 met een afgeschermde/gewapende
stuurkabel, een regelkast met potentiometer,
een afgeschermde/gewapende motorkabel,
een afgeschermde/gewapende remkabel en
een LCP2 met kabel.
75
