11.2.1 Verklaringen bij de systeemoplossingen
Algemeen
SEC 20
Installatiemodule in binneneenheid geïntegreerd
HPC 400
Bedieningseenheid
CR10H
Kamertemperatuurgestuurde regelaar met lucht-
vochtigheidssensor (toebehoren)
T1
Buitentemperatuursensor
MK2
Vochtsensor (toebehoren)
CW1
Boiler (toebehoren)
VW1
Omschakelventiel (toebehoren)
PW2
Circulatiepomp (toebehoren)
TW1
Warmwatertemperatuursensor
Tabel 7 Algemeen
Z1
Ongemengd cv-circuit
PC1
CV-pomp
T0
Sensor aanvoertemperatuur
Tabel 8 Z1
11.2.2 Bypass naar cv-installatie
1
2
3

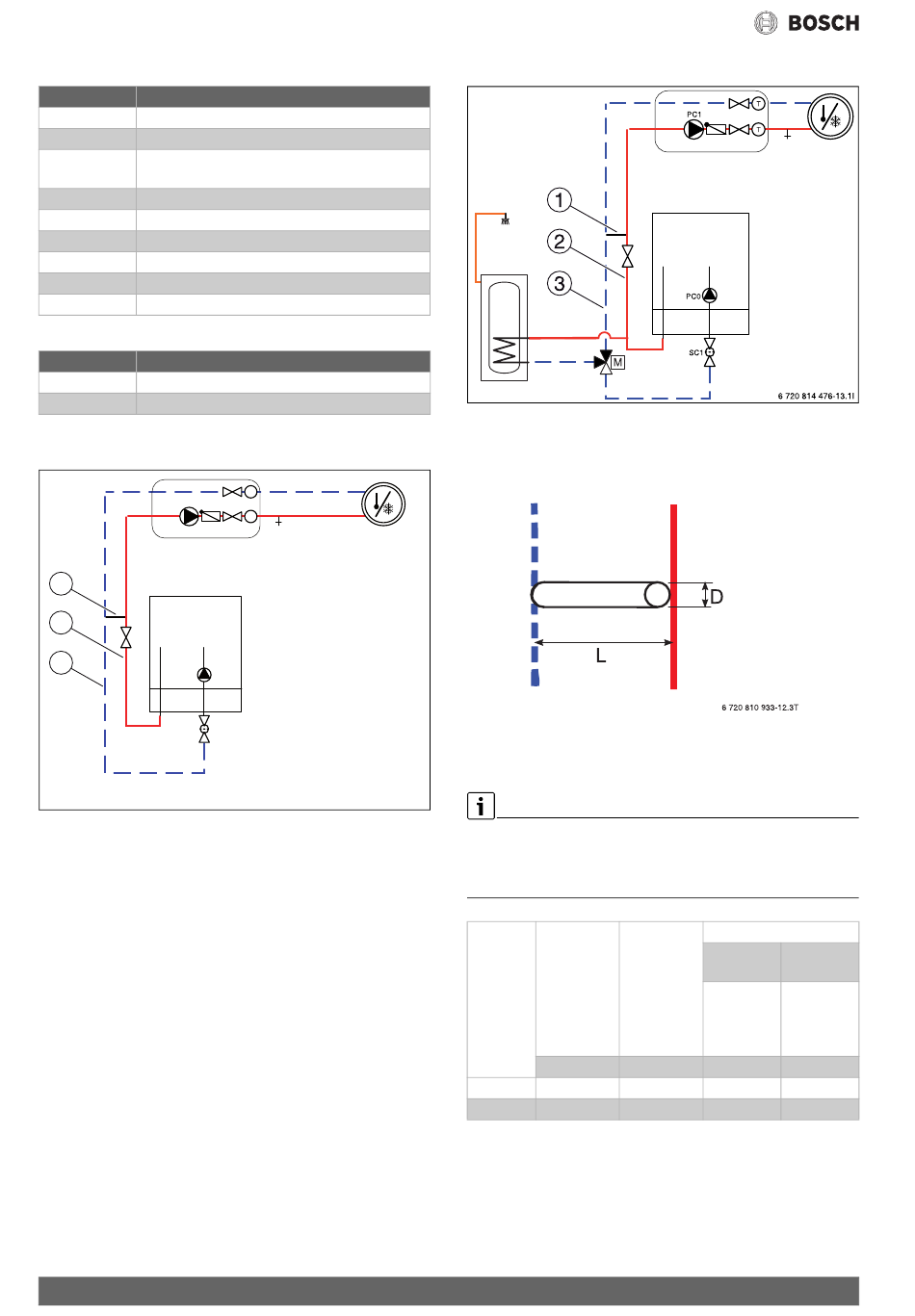

Afb. 24 Binneneenheid met cv-circuit en bypass
[1]
Bypass ( afb. 26) ([1] tab. 9)
[2]
Aanvoer leidingdiameter ( [2] tab. 9)
[3]
Retour leidingdiameter ( [3] tab. 9)
24
T
T
Afb. 25 Binneneenheid met cv-circuit en warmwaterbereiding
[1]
Bypass ( afb. 26) ([1] tab. 9)
[2]
Aanvoer leidingdiameter ( [2] tab. 9)
[3]
Retour leidingdiameter ( [3] tab. 9)
Afb. 26 Bypass detailaanzicht (
[L]
Minimale bypass-lengte
[D]
Doorlaat
De bypass moet buiten een diameter van 22 mm (Cu) hebben en tussen
aanvoer en retour worden geïnstalleerd. De bypass moet dicht bij de bin-
neneenheid (AWES) worden geïnstalleerd, daarbij mag de afstand niet
meer zijn dan 1,5 m.
([1] afb.
([2] en [3]
afb. 24
24 en 25)
[AWES] en
Bypass-lei-
Vermogen
25) aanvoer/
ding buitendi-
van de bui-
retour buiten-
ameter ([D]
teneen-
afb. 26)
diameter lei-
heid
ding
mm
mm
2-8
22
22
11-15
28
22
Tabel 9 Leidingdiameter en bypass-lengte
Compress 3000 AWES – 6720892181 (2020/06)
[1] [AWES afb. 24 en 25)
Bypass-uitvoering
([A] afb.
([B] afb.
27)
27)
Minimale by-
Minimale by-
pass-lengte
pass-lengte
([L] afb.
([L] afb.
26)
26)
mm
mm
200
100
200
100
