Installatievoorbereiding
3.6
Productafmetingen en minimale afstanden
Monteer de binneneenheid voldoende hoog, zodat de bedieningseen-
heid gemakkelijk kan worden bediend. Houd bovendien rekening met de
leidingtrajecten en aansluitingen onder de binneneenheid.
50
800

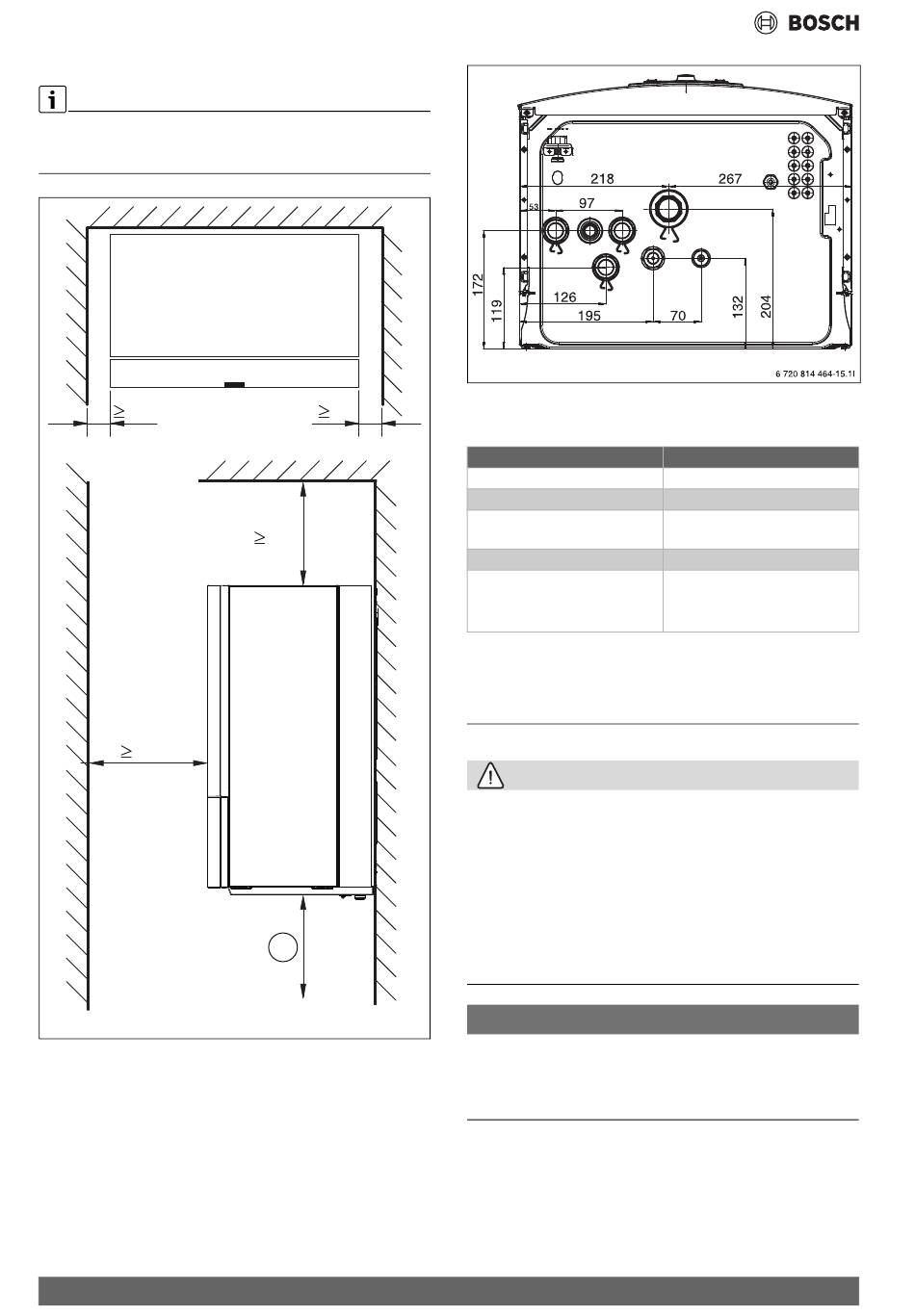

Afb. 4
Minimale afstand (mm)
[A] Het is aanbevolen een minimaal volume onder de binneneenheid te
waarborgen van 1 m³. Wanneer dit niet mogelijk is, waarborg dan
dat de ruimte niet luchtdicht is door een luchtinlaat uit te voeren
op een hoogte die lager ligt dan de onderkant van de binneneen-
heid.
8
50
550
A
0010035680-001
Afb. 5
Afmetingen en aansluitingen (aanzicht zonder lekbak)
3.7
Aansluitafmetingen
Leiding
Aanvoer verwarmingssysteem
Retour verwarmingssysteem
Aanvoer/retour van de externe bij-
verwarming
Afvoer/afleiding
Koelmiddelleiding naar/van bui-
teneenheid
1) Een 5/8" naar 1/2" adapter is meegeleverd voor aansluiting met CS3400iAWS 4
OR-S
Tabel 6 Leidingafmetingen voor CS3400iAWS 10 B
4
Installatievoorbereiding
VOORZICHTIG
Brand- of explosiegevaar!
Alle mogelijke ontstekingsbronnen moeten op afstand van de installatie
worden gehouden omdat deze een brand of explosie kunnen veroorza-
ken.
▶ Dit toestel moet worden opgeslagen in een ruimte zonder continu
werkende ontstekingsbronnen (bijv. open vlammen, sigarettenrook
en werkende gasgestookte of elektrische verwarming).
▶ Na een correcte installatie en inbedrijfstelling, kunnen gasgestookte
cv-ketels en dergelijke producten in dezelfde ruimte worden ge-
bruikt.
OPMERKING
Risico voor schade aan het product!
De binneneenheid moet niet worden geïnstalleerd waar deze wordt
blootgesteld aan opspattend water.
▶ Installeer de binneneenheid niet in badkamers of buiten.
Compress 3400i AWS – 6721827821 (2024/11)
Aansluitingen
1" buitendraad
1"-binnendraad
1" buitendraad
ø 24
1)
1/4" - 5/8
