ISO VG 46 slijtagewerende hydraulische
vloeistof met hoge viscositeitsindex/laag
stolpunt (cont'd.)
Materiaaleigenschappen:
Viscositeit, ASTM D445
Viscositeitsindex ASTM D2270
Stolpunt, ASTM D97
Industriespecificaties:
Opmerking:
Veel hydraulische vloeistoffen zijn
bijna kleurloos, zodat het moeilijk is lekkages op te
sporen. Er is een rode kleurstof voor de vloeistof
in het hydraulisch systeem verkrijgbaar in flesjes
van 20 ml. 1 flesje is voldoende voor 15 tot 22 liter
hydraulische vloeistof. U kunt deze kleurstof bestellen
bij een erkende Toro-dealer, onderdeelnr. 44-2500.
1. Plaats de machine op een horizontaal vlak, laat
de maai-eenheden neer, zet de motor af en
verwijder het sleuteltje.
2. Ontgrendel de stoel, til deze omhoog en plaats
de steunstang.
3. Reinig de omgeving van de vulbuis en de dop
van de hydraulische tank
de dop van de vulbuis.
1. Dop van hydraulische tank
4. Verwijder de peilstok uit de vulbuis en veeg
deze af met een schone doek. Steek de peilstok
in de vulbuis, haal hem er vervolgens weer uit
en controleer het vloeistofpeil. Het vloeistofpeil
moet tussen de 2 markeringen op de peilstok
staan.
St bij 40 °C 44 tot 48
St bij 100 °C 7,9 tot 8,5
140 tot 160
-37 °C tot -45 °C
Vickers I-286-S
(kwaliteitsniveau),
Vickers M-2950-S
(kwaliteitsniveau), Denison
(Figuur
11). Verwijder

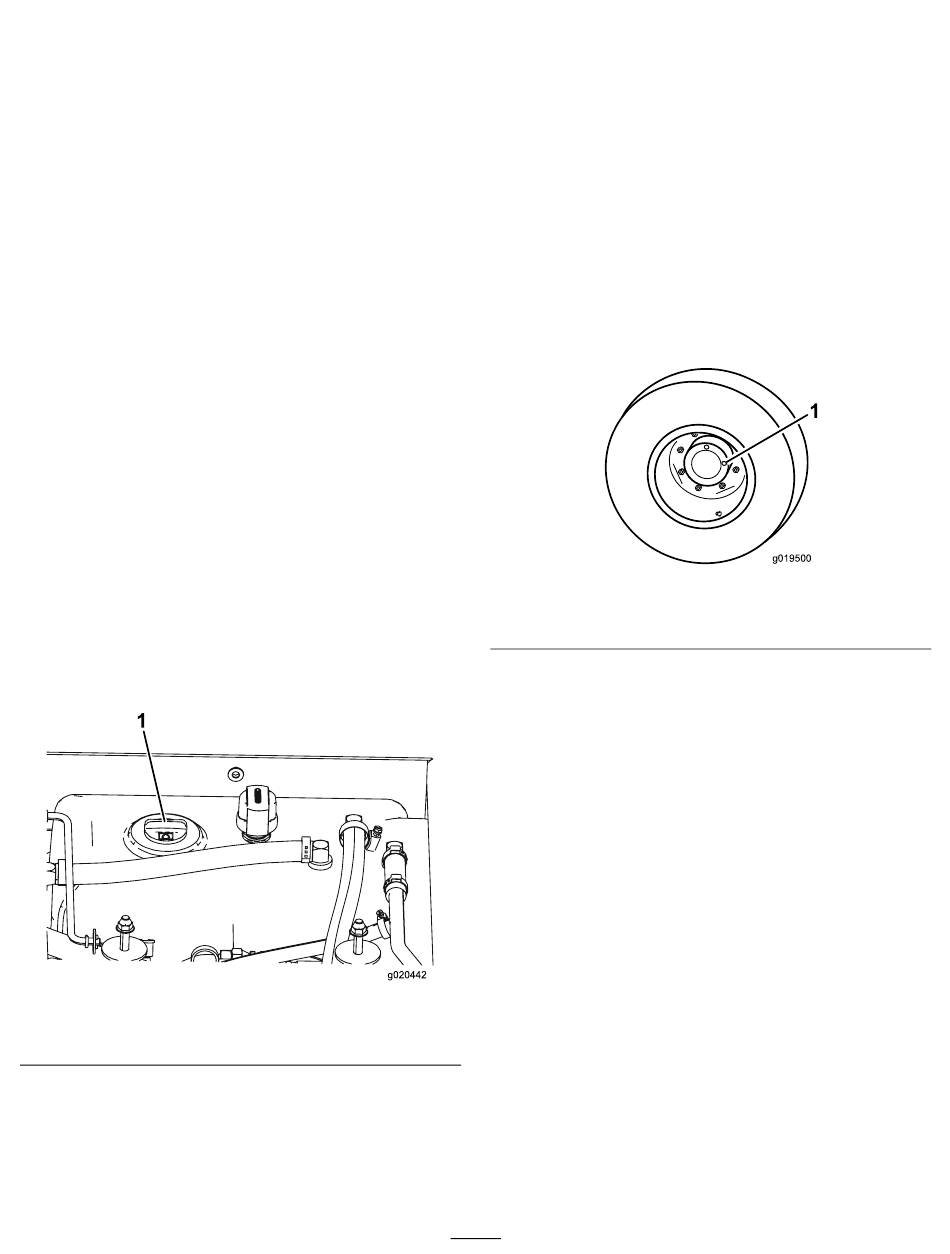

Figuur 11
5. Als het peil te laag is, vult u genoeg vloeistof bij
totdat het peil de bovenste markering bereikt.
6. Plaats de peilstok en de dop op de vulbuis.
Oliepeil van de planeetwielaandrij-
ving controleren
Onderhoudsinterval: Om de 400 bedrijfsuren
Controleer het oliepeil ook als u merkt dat er olie naar
buiten lekt. Gebruik hoogwaardige SAE 85W-140
tandwielolie om de olie te verversen.
1. Plaats de machine op een horizontaal oppervlak
en zet het wiel zodanig dat 1 controleplug
(Figuur
de andere rechts (3 uur).
HF-0
1. Controle-/aftapplug (2)
2. Verwijder de rechtse controleplug
De olie zou tot de onderkant van de opening van
de controleplug moeten reiken.
3. Als het peil te laag is, verwijder dan de bovenste
plug en voeg olie toe tot deze uit de opening aan
de rechterkant begint te vloeien.
4. Monteer de beide pluggen.
Het smeeroliepeil van de achteras
controleren
Onderhoudsinterval: Om de 400 bedrijfsuren
De achteras is gevuld met SAE 85W-140 smeerolie.
Controleer ook het smeeroliepeil van de achteras
g020442
voordat u de motor voor de eerste keer start. De
capaciteit bedraagt 2,4 liter. Controleer elke dag op
lekkage.
1. Plaats de machine op een horizontaal oppervlak.
2. Verwijder de controleplug van 1 uiteinde van de
as
(Figuur
tot aan de onderkant van de opening komt.
Indien het peil te laag staat, verwijdert u
de vulplug
29
12) zich bovenaan bevindt (12 uur), en
g019500
Figuur 12
13) en controleer of het smeermiddel
(Figuur
13) en vult u voldoende
g019500
(Figuur
12).
