2. Plaats de assen van de zwenkwielen in dezelfde
openingen in de zwenkwielvorken

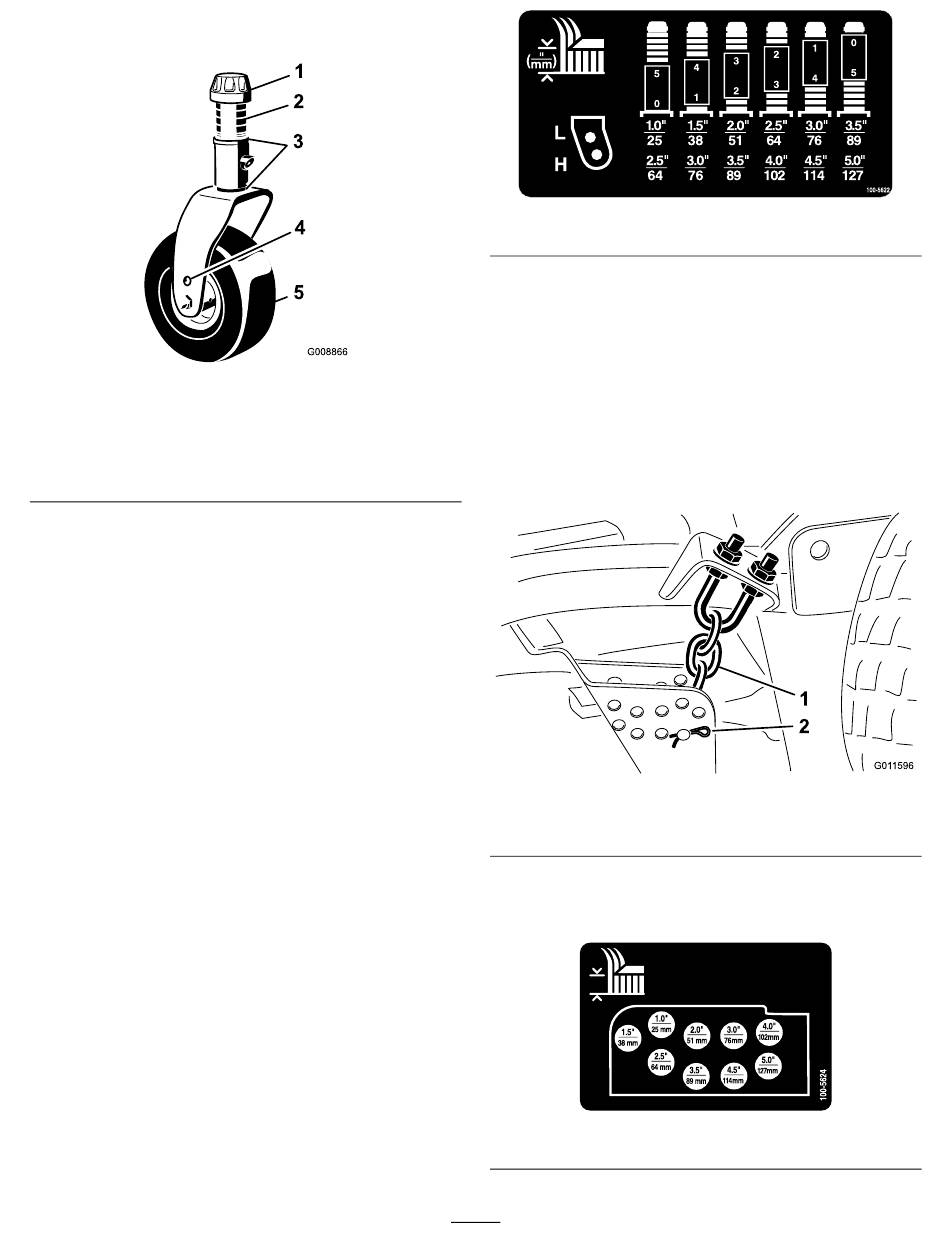

Figuur 15
1. Klemkapje
2. Afstandsstukken
3. Opvulstukken
Opmerking:
Als de machine wordt gebruikt bij
een maaihoogte van 64 mm of hoger, moet de
asbout worden geplaatst in de onderste opening
van de zwenkwielvork om te voorkomen dat
er zich gras opeenhoopt tussen het wiel en
de vork. Als u de machine gebruikt bij een
maaihoogte die lager is dan 64 mm en ontdekt
dat er aangekoekt gras tussen het wiel en de
vork zit, moet u de machine in de tegengestelde
richting laten werken om maaisel uit de buurt
van het wiel en de vork te verwijderen.
3. Verwijder de klemkap van de spilas
en schuif de as uit de zwenkwielarm.
4. Plaats de 2 opvulstukken op de spilas zoals
deze oorspronkelijk waren geplaatst.
Opmerking:
Deze opvulstukken zijn nodig om
ervoor te zorgen dat de maai-eenheden over
de gehele breedte horizontaal staan. Schuif
het benodigde aantal afstandsstukken van
13 mm (raadpleeg onderstaande tabel) op de
spilas om de gewenste maaihoogte te bereiken;
schuif daarna de klemring op de as. Raadpleeg
onderstaande tabel om vast te stellen welke
combinatie afstandsstukken moet worden
gebruikt om de maaihoogte in te stellen:
(Figuur
15).
g008866
4. Montage-opening
bovenste as
5. Zwenkwiel
(Figuur
15)
5. Druk de zwenkwielas door de voorste
zwenkwielarm.
6. Plaats de opvulstukken (zoals deze
oorspronkelijk zijn geplaatst) en de overige
afstandsblokken op de spilas.
7. Monteer het klemkapje om alles goed vast te
zetten.
8. Verwijder de R-pen en de gaffelpen waarmee
de maaihoogtekettingen zijn bevestigd aan de
achterkant van de maai-eenheid
1. Maaihoogteketting
9. Bevestig de maaihoogtekettingen aan de
gewenste maaihoogteopening
de gaffelpen en de R-pen.
31
Figuur 16
(Figuur
Figuur 17
2. Gaffelpen en R-pen
(Figuur
18) met
Figuur 18
