Opmerking:
Als u de machine afstelt op
maaihoogten van 25, 38 of in sommige gevallen
51 mm, moet u de glijders en de maatwielen in
de bovenste openingen plaatsen.
Zij-maai-eenheden
De hoogte van de zij-maai-eenheden kunt u
instellen door een gelijk aantal afstandsstukken
toe te voegen aan dan wel te verwijderen van de
zwenkwielvorken. U plaatst hierbij de assen van de
zwenkwielen in de bovenste of onderste openingen in
de zwenkwielvorken. Vervolgens zet u de draaiarmen
vast in de gekozen openingen in de beugel voor de
gekozen maaihoogte.
1. Plaats de assen van de zwenkwielen in dezelfde
openingen in alle zwenkwielvorken
en
Figuur
21). Raadpleeg onderstaande tabel
om vast te stellen wat de correcte opening voor
de instelling van de maaihoogte is.

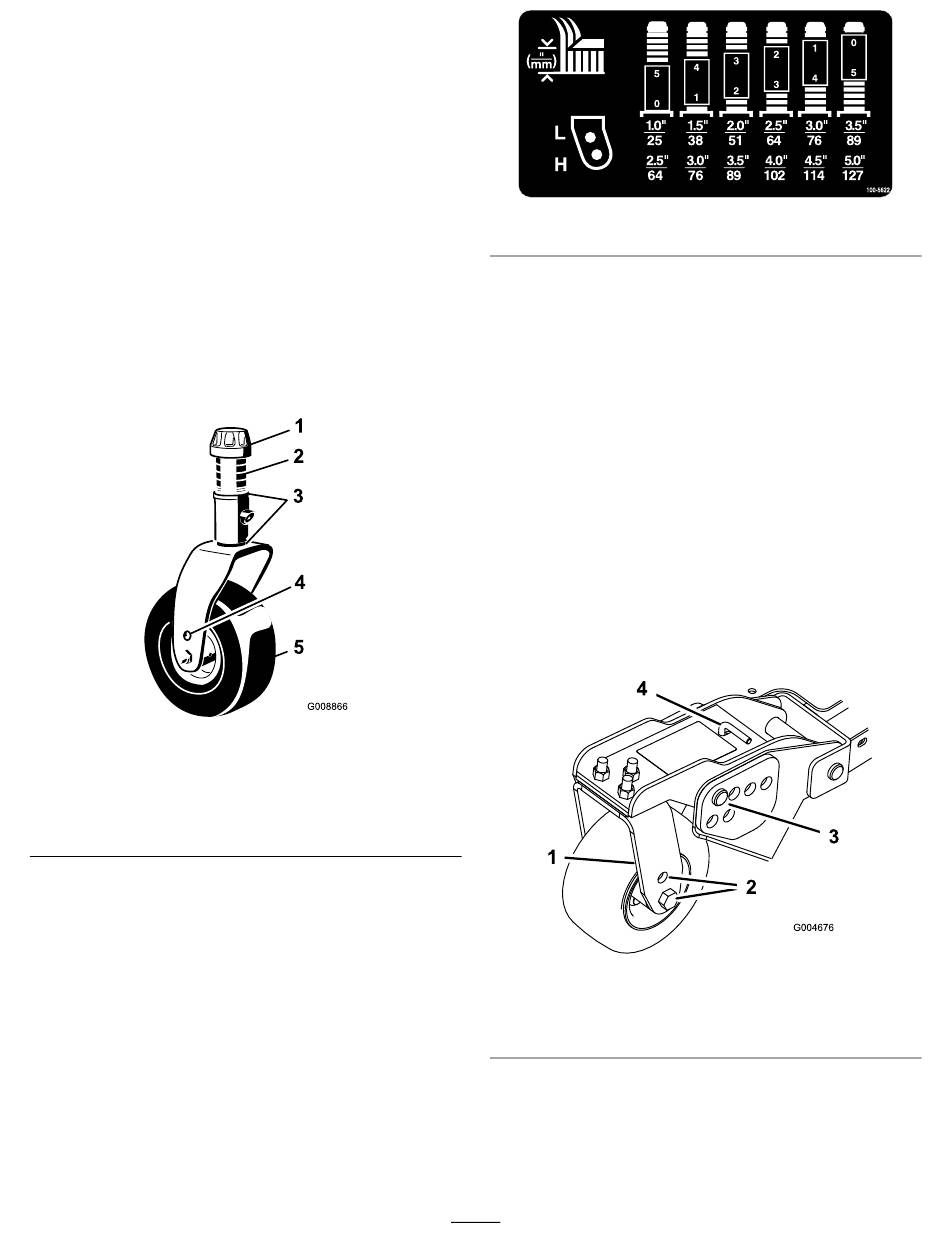

Figuur 19
1. Klemkapje
2. Afstandsstukken
3. Opvulstukken
2. Verwijder de klemkapjes van de spilas
19) en schuif de as uit de zwenkwielarm.
3. Plaats de 2 opvulstukken op de spilas zoals
deze oorspronkelijk waren geplaatst.
Opmerking:
Deze opvulstukken zijn nodig om
ervoor te zorgen dat de maai-eenheden over de
gehele breedte horizontaal staan. Schuif het
benodigde aantal afstandsstukken van 13 mm
op de spilas om de gewenste maaihoogte te
bereiken; schuif daarna de klemring op de
as. Raadpleeg onderstaande tabel om vast te
stellen welke combinatie afstandsstukken moet
worden gebruikt om de maaihoogte in te stellen.
(Figuur 19
g008866
4. Montage-opening
bovenste as
5. Zwenkwiel
(Figuur
4. Druk de zwenkwielas door de zwenkwielarm.
5. Plaats de opvulstukken (zoals deze
oorspronkelijk zijn geplaatst) en de overige
afstandsblokken op de spilas. Monteer het
klemkapje om alles goed vast te zetten.
6. Verwijder de R-pennen en de gaffelpennen uit
de zwenkwieldraaiarmen
7. Draai de spanstang om de draaiarm hoger
of lager te zetten totdat de openingen zich
recht voor de gewenste openingen in de
maaihoogtebeugel van het frame van de
maai-eenheid bevinden
22).
8. Plaats de gaffelpennen en monteer de
R-pennen.
9. Draai de spanstang (met de hand) linksom zodat
er druk op de afstelling staat.
1. Zwenkwieldraaiarm
2. Montagegaten van as
32
Figuur 20
(Figuur
21).
(Figuur 21
en
Figuur
Figuur 21
3. Gaffelpen en R-pen
4. Spanstang
decal100-5622nc
g004676
