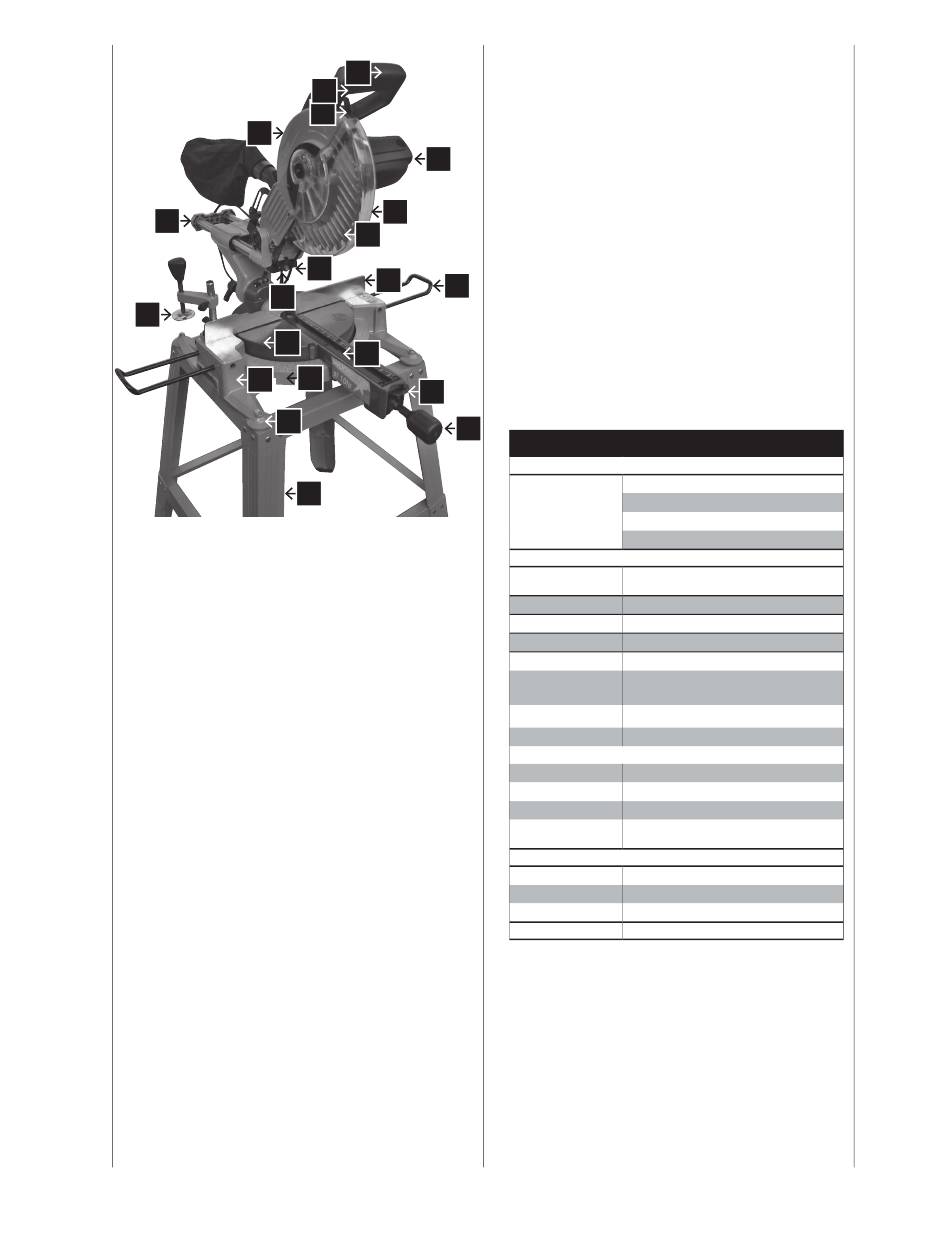

Poikittain, Kuva. 1
1
Liukukisko
2
Ylempi teränsuojus
3
Alempi teränsuojus - vapautuskahva
4
Virrankatkaisin
5
Kädensija
6
Moottori
7
Alempi sahanteränsuoja
8
Sahanterä kovametallikärjellä
9
Työtaso
10 Pidennystuki
11 Kulma-asteikko
12 Kulmanlukitusnappi
13 Pöydän aukko
14 Kääntölava
15 Pultinreiät
16 Pistoke
17 Kiinnitysistukka
18 Kiristinkahva
19 Alakehikko
20 Laser
21 Paristokotelo
HM100lu
Toimitus sisältää
Katkaisu- ja vetosaha HM100lu
Alakehikko (ei koottuna)
Tekniset tiedot
Sahanterän
halkaisija
Sahanterän syvyys
515 x 750 x 610 mm
Mitat
Paino
Kääntölavan halkaisija
45°, 30°, 22,5°, 15°, 22,5°, 30°,
Kulmavasteet vasem-
malle ja oikealle
45° vasemmalle ja oikealle
Kääntöalue
Kallistusalue
Poikkileikkaus 90°
Kulmaleikkaus 45°
Viistoleikkaus 45°
Yhdistelmäleikkaus
45°
Kone
220–240 V / 50 Hz
Moottori V/Hz
Teho P1
Pyörimisnopeus
Laser class
Oikeus teknisiin muutoksiin pidätetään!
Äänen painetaso sahatessa:
Äänen maksimipainetaso: 86 dB(A)
Pienosat
Käyttöohjeet
254 mm
30,0 mm
22,0 kg
270 mm
45°, 60°
90°–45°
75 x 305 mm
75 x 210 mm
45 x 305 mm
45 x 210 mm
1800 W
4800 1/min
2
