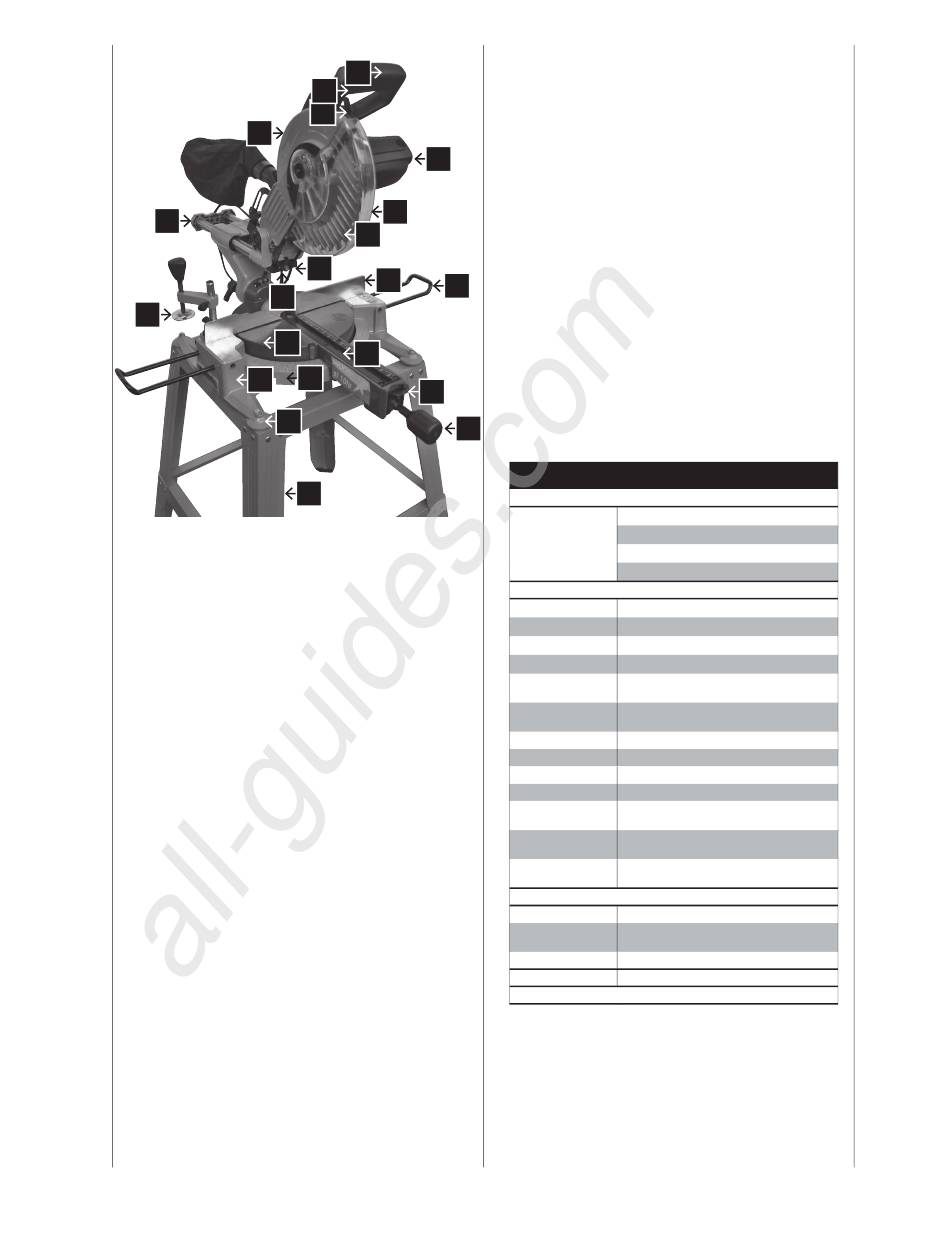

Fig. 1
2
1
21
17
14
16
15
96
All manuals and user guides at all-guides.com
5
4
3
6
7
8
20
9
10
13
11
12
18
19
Bildtext Fig. 1
1
Dragkälke
2
Övre sågbladsskydd
3
Nedre sågbladsskydd-spännspak
4
Frigörningskontakt
5
Grepp
6
Motor
7
Nedre sågbladskydd
8
Sågblad med hårdmetallsspets
9
Anliggningsyta
10 Förlängningsstöd
11 Vinkelskala
12 Gering-låsknapp
13 Bordsinlägg
14 Svängbart bord
15 Bulthål
16 Sockel
17 Spännback
18 Klämgrepp
19 Underrede
20 Laser
21 Batterilucka
HM100lu
Leveransomfattning
Kap- och stocksåg HM100lu
Underrede (inte monterat)
Bruksanvisning
Tekniska data
Sågblad diameter
Sågbladsborrning
515 x 750 x 610 mm
Mått
Vikt
Svängbart bord
diameter
45°, 30°, 22,5°, 15°, 22,5°, 30°, 45°,
Geringvinkel-stop till
vänster och till höger
Svängområde
Lutningsområde
Max. kapacitet
Tvärsnitt med 90°
Geringssågskär med
45°
Diagonalsågskär
med 45
Kombinationssågskär
med 45°
Drivmaskineri
Motor V/Hz
220–240 V / 50 Hz
Upptagningseffekt
P1
Varvtal
Laserklass
Tekniska ändringar förbehålls!
Bullernivå vid sågen:
Max. ljudtrycksnivå: 86 dB(A)
Detaljer
254 mm
30,0 mm
22,0 kg
270 mm
60°
50°/0°/60°
90°–45°
75 x 305 mm
75 x 210 mm
45 x 305 mm
45 x 210 mm
1800 W
4800 1/min
2
