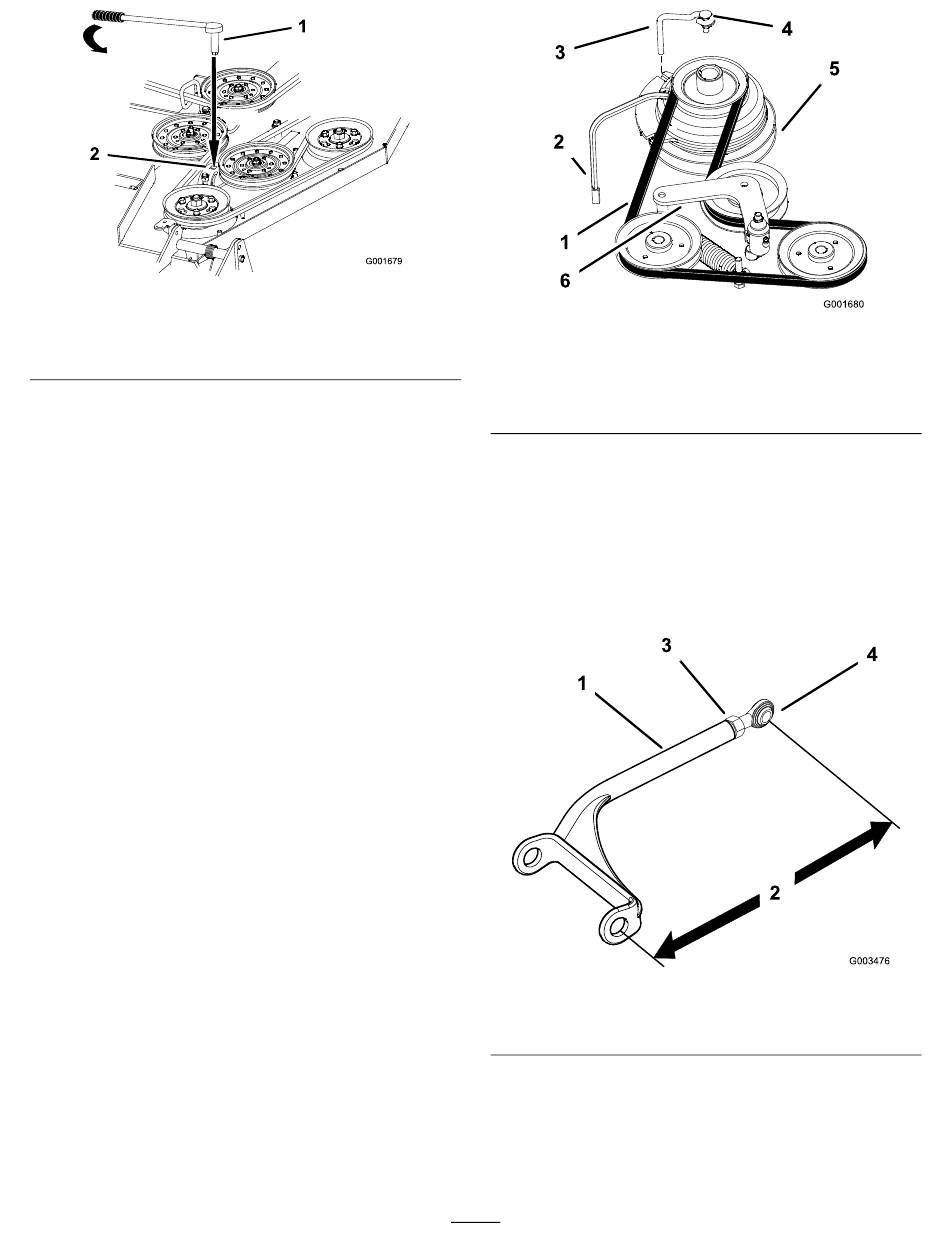

Figuur 50
1. Dopsleutel met
kort verlengstuk of
onderbrekerstang
8. Om de riemspanning te vergroten, draait u de
dopsleutel of onderbrekerstang linksom zodat de
arm van de vaste spanpoelie beweegt tot u verhoogde
weerstand voelt en de veerbelaste spanpoelie niet
meer beweegt.
Opmerking: Verhoog de riemspanning niet verder
als de arm van de vaste spanpoelie niet meer beweegt.
9. Terwijl u spanning op de riem houdt, draait u de
twee bouten aan die de arm van de vaste spanpoelie
op zijn plaats houden.
10. Verwijder de dopsleutel of onderbrekerstang uit het
vierkante gat in de arm van de vaste spanpoelie.
11. Monteer de drijfriemkappen op de buitenste assen.
Aandrijfriem van pomp
vervangen
1. Verwijder de maaierriem eerst; zie Vervangen van
de maairiem.
2. Verwijder de bout uit de aanslag van de koppeling
en maak de elektrische draden van de koppeling los
(Figuur 51).
3. Trek de veerbelaste spanpoelie opzij.
4. Verwijder de tractieriem van de motor en de
poelies van de pomp van het hydraulische systeem
(Figuur 51).
5. Plaats een nieuwe riem rond de motorpoelie en de
poelie van de pomp van het hydraulische systeem
(Figuur 51).
6. Trek de veerbelaste spanpoelie opzij en richt de riem.
7. Haal de druk van de veerbelaste spanpoelie
(Figuur 51).
8. Drijfriem van maaidek monteren.
2. Vierkant gat
1. Riem
2. Elektrische kabels van
koppeling
3. Aanslag van koppeling
Duwarmen afstellen
Indien nodig kunt u de duwarmen afstellen om de
spanning van de drijfriem van het maaidek te verhogen
of te verminderen.
1. Draai de contramoer los en draai de kogelverbinding
telkens één slag linksom (Figuur 52).
1. Duwarm
2. 384 mm
2. Stel beide zijden in gelijke mate af. Elke duwarm
moet een lengte hebben van 384 mm (Figuur 52).
Opmerking: U verhoogt de spanning door de
duwarmen te verlengen en u vermindert de spanning
door de duwarmen korter te maken.
41
Figuur 51
4. Bout
5. Koppeling
6. Spanpoelie
Figuur 52
3. Contramoer
4. Kogelverbinding
