VW1

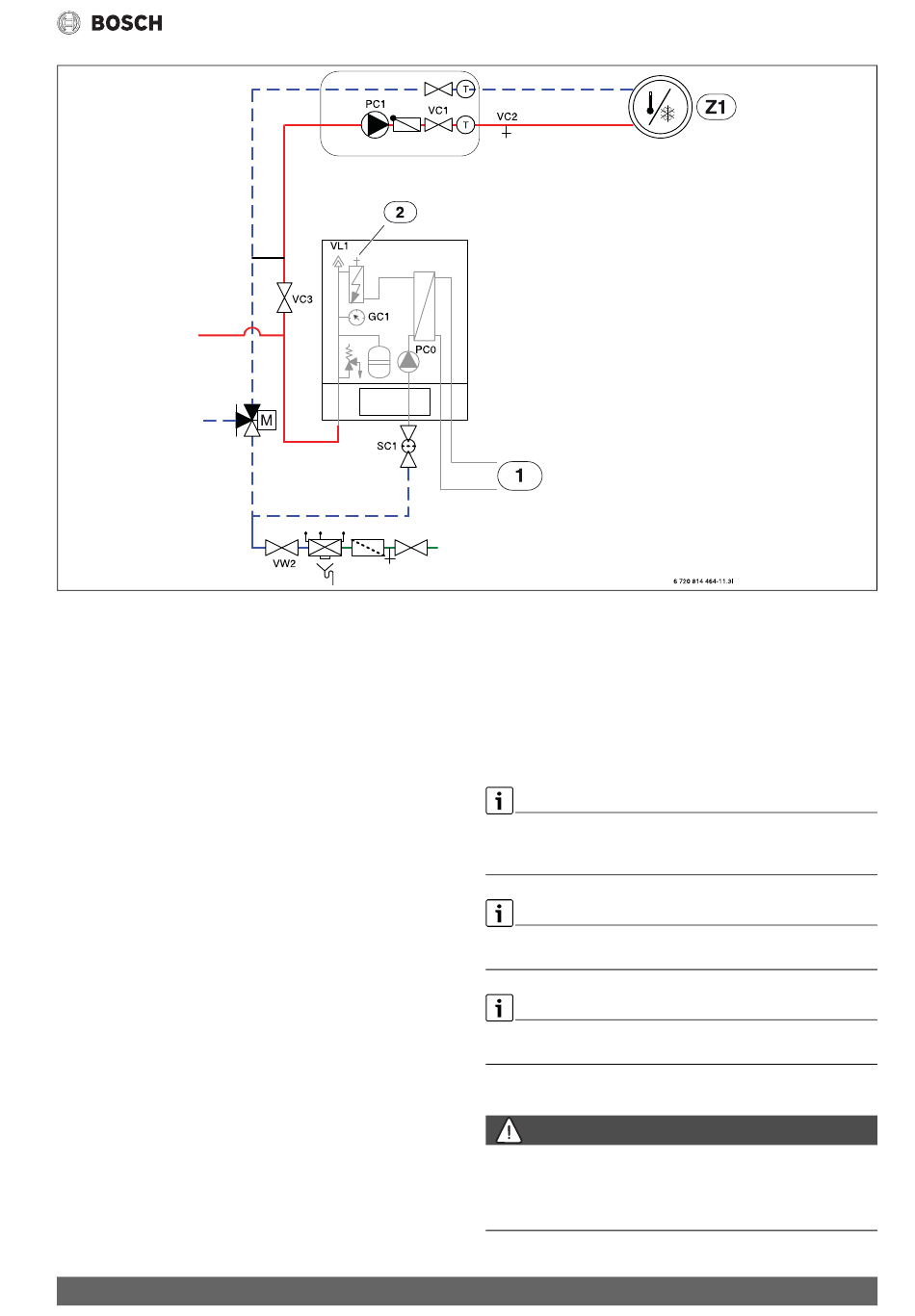

Afb. 8
Binneneenheid met geïntegreerd elektrisch verwarmingselement en cv-systeem
[Z1]
Verwarmingssysteem (zonder mengventiel)
[1]
Warmtepomp, buiteneenheid
[2]
Handmatig ontluchtingsventiel
[PC0]
Cv-pomp
[VC2]
Aftapkraan
[VC3]
Ventielen naar cv-installatie
[VL1]
Automatische ontluchter
[GC1]
Manometer
[SC1]
Vuilfilter
[VW1]
3-weg mengventiel
[VW2]
Vulventiel
Zie afb. 8:
1. Waarborg, dat de voedingsspanning van de warmtepomp en de bin-
neneenheid niet is aangesloten, voordat het systeem volledig is ge-
vuld en ontlucht.
2. Activeer de automatische ontluchting van VL1, door de schroef een
paar slagen los te draaien, zonder deze volledig te verwijderen.
3. Slang met de aftapkraan VC2 van het verwarmingssysteem verbin-
den.
4. Ventiel VC3, aftapkraan VC2 en vulventiel VW2 openen, om het ver-
warmingssysteem te vullen.
5. Handmatig ontluchtingsventiel boven op de elektrische verwarming
openen, tot er water zonder lucht uitstroomt. Ventiel daarna sluiten.
6. Ga door met water vullen, tot alleen nog water uit de slang van de af-
voer komt en er geen luchtbellen meer uit de cv-installatie komen.
Eventueel moeten extra maatregelen worden genomen, om de cv-in-
stallatie te ontluchten.
7. Aftapkraan VC2 sluiten.
8. Verder vullen, tot de drukweergave GC1 2 bar aangeeft.
9. Wanneer een boiler aanwezig is, moet deze ook worden gevuld en
ontlucht.
10.Vulventiel VW2 sluiten.
11.Slang van VC2 verwijderen.
12. hoofdstuk 6.1.
Compress 3000 AWES – 6720892181 (2020/06)
5.6.3
Cv-pomp (PC0)
De cv-pomp PC0 (in AWES geïntegreerd) beschikt over een PWM-rege-
ling (toerentalgestuurd). De pompinstellingen worden op de bediening-
seenheid van de binneneenheid overeenkomstig de betreffende cv-
installatie uitgevoerd ( handleiding bedieningseenheid).
De pompsnelheid wordt automatisch ingesteld, zodat een optimaal be-
drijf wordt bereikt.
5.6.4
Cv-pomp (PC1)
Afhankelijk van de hydraulische configuratie van de cv-installatie is een
pomp nodig, die volgens de eisen aan debiet en de debietbegrenzer
wordt gekozen.
Pomp PC1 moet altijd op de installatiemodule van de binneneenheid
conform het schakelschema worden aangesloten.
Maximale last aan de relaisuitgang van de pomp PC1: 2 A, cos > 0,4.
Bij hogere belasting montage van een tussenrelais.
5.7
Elektrische aansluiting
GEVAAR:
Gevaar voor elektrische schokken!
De bestanddelen van de warmtepomp staan onder spanning.
▶ Koppel de componenten los van de netvoeding voor aanvang van
werkzaamheden aan de elektrische installatie.
