11.3
Schakelschema
11.3.1 Overzicht elektrische aansluitingen

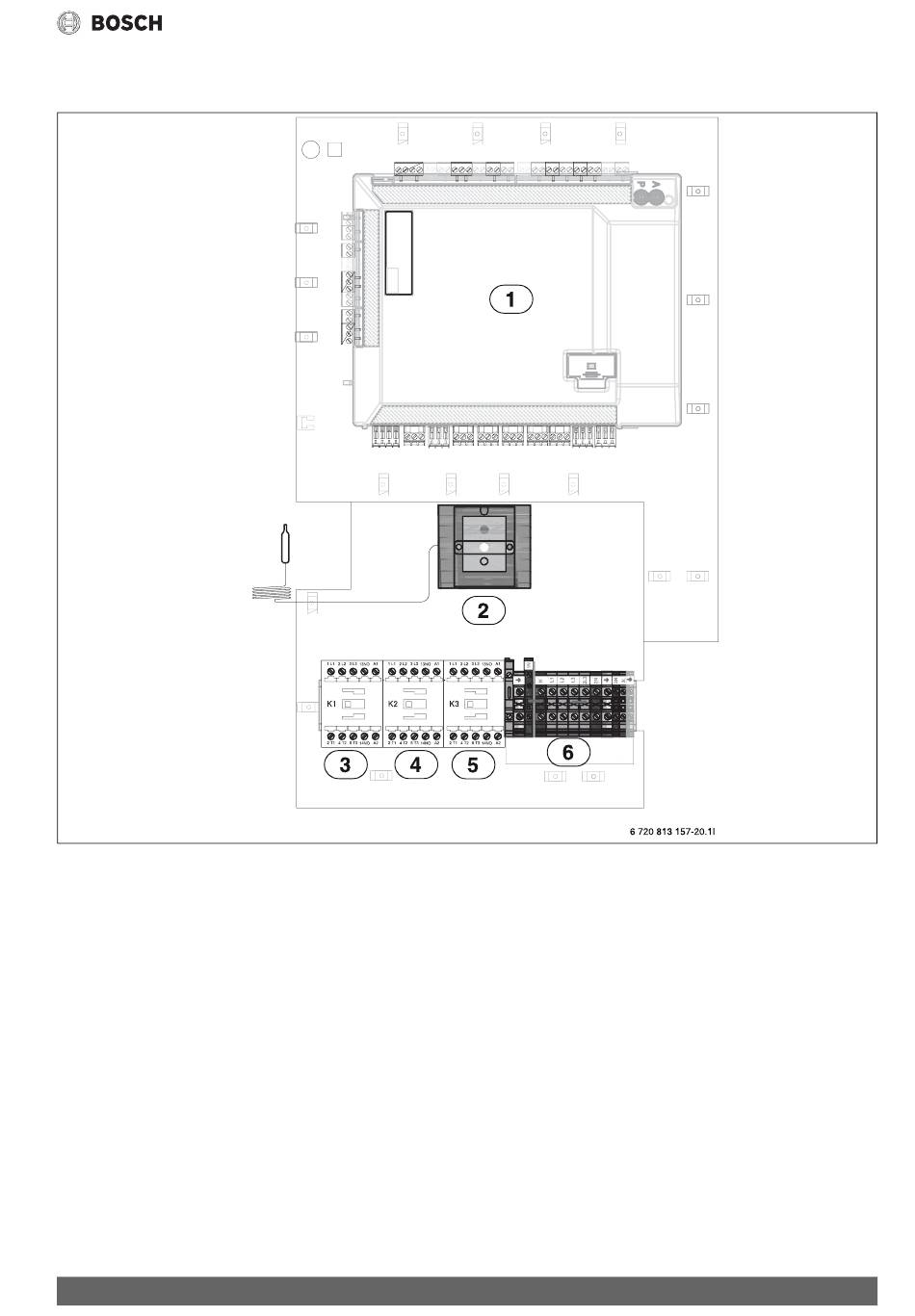

Afb. 29
Doorgetrokken lijn = fabrieksaansluiting
Gestippelde lijn = aansluiting volgt bij installatie
[1]
Installatieprintplaat SEC 20
[2]
Oververhittingsbeveiliging (UHS)
[3]
Relais 1 voor elektrische bijverwarming (2 kW)
[4]
Relais 2 voor elektrische bijverwarming (4 kW)
[5]
Relais 3 voor elektrische bijverwarming (3 kW)
[6]
Aansluitklemmen
