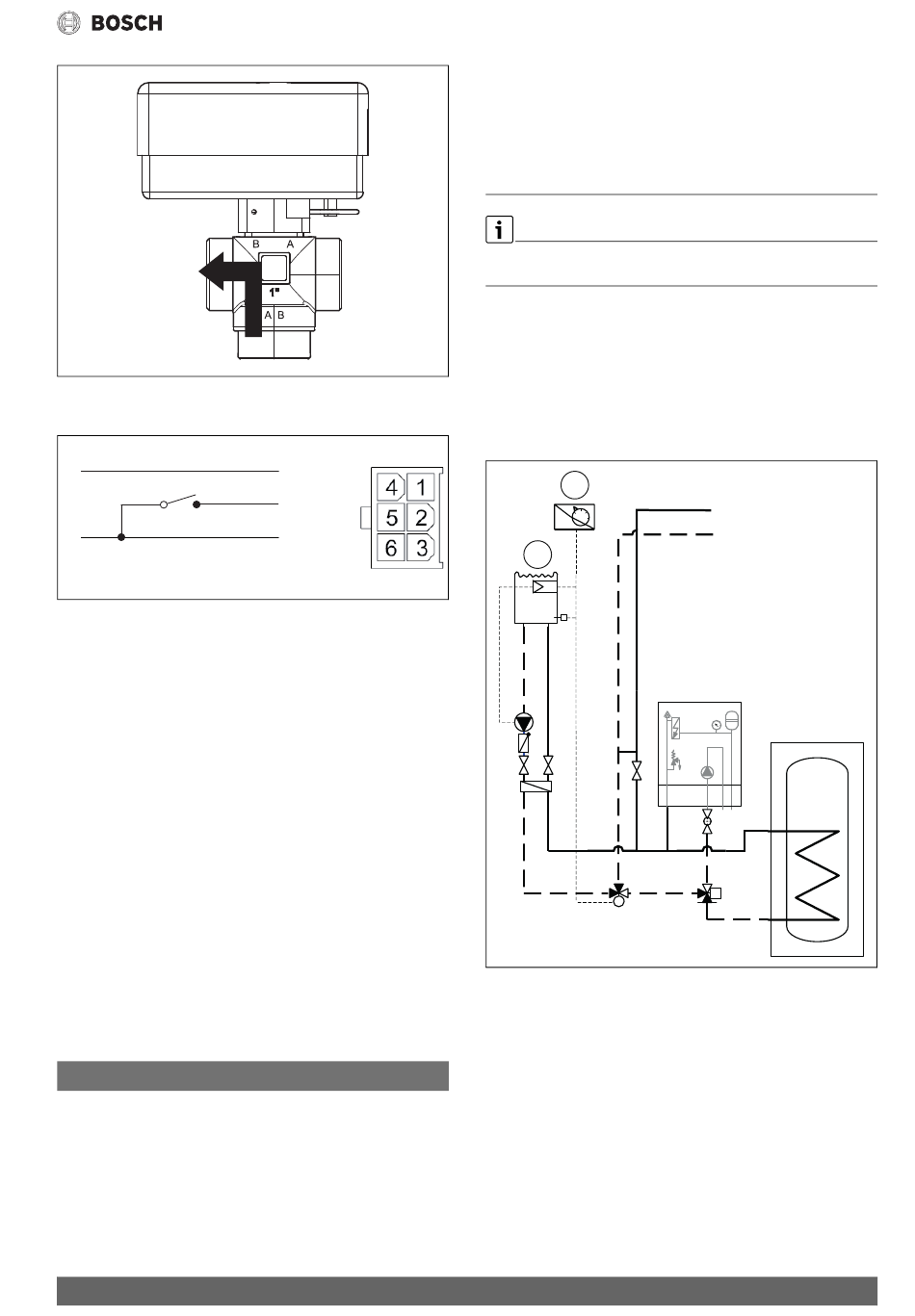

Afb. 21 Contact open, aansluiting B open
In het cv-bedrijf is het contact geopend, aansluiting B is open.
N
Y
L
Afb. 22 Molex-stekker
Het 3-wegomschakelventiel beschikt over een Molex-stekker, waarin al-
leen de aansluitklemmen 2, 3 en 6 bezet zijn.
Op de installatiemodule de volgende aansluitingen uitvoeren:
▶ N – Aansluiting op aansluitklem N, VW1 op de installatiemodule
▶ Y – Aansluiting op aansluitklem 53, VW1 op de installatiemodule
▶ L – Aansluiting op aansluitklem 54, VW1 op de installatiemodule
8.6
Meerdere cv-circuits (met mengermodule)
Met de regelaar kan in de fabrieksinstelling een cv-circuit zonder meng-
kraan geregeld worden. Wanneer meerdere circuits moeten worden ge-
installeerd, is voor elk circuit een cv-circuitmodule nodig.
▶ Installeer cv-circuitmodule, mengkraan, pomp en overige bestandde-
len overeenkomstig de gekozen installatieoplossing.
▶ Cv-circuitmodule op de installatiemodule in de besturing van de bin-
neneenheid op klem EMS aansluiten.
▶ Instellingen voor meerdere cv-circuits uitvoeren conform de handlei-
ding van de bedieningseenheid.
8.7
Warmwatercirculatiepomp PW2 (toebehoren)
De pompinstellingen worden op de bedieningseenheid van de binnen-
eenheid uitgevoerd ( handleiding bedieningseenheid).
8.8
Installatie met zwembad
OPMERKING:
Gevaar voor storingen!
Als de zwembadmengkraan in de installatie op een verkeerde plaats ge-
monteerd wordt, zijn bedrijfsstoringen mogelijk. De mengkraan van het
Compress 3000 AWES – 6720892181 (2020/06)
2
6
3
zwembad mag niet in de aanvoer worden gemonteerd, waar ze het veilig-
heidsventiel kan blokkeren.
▶ Zwembadmengmodule in de retour naar de binneneenheid monteren
(zoals in het voorbeeld zwembadinstallatie getoond).
▶ T-verbindingsstuk in de aanvoer van de binneneenheid voor de by-
pass monteren.
▶ Monteer de zwembadmengkraan niet als cv-circuit in de installatie.
Een voorwaarde voor het gebruik van de zwembadverwarming is de in-
stallatie van een zwembadmodule (toebehoren).
▶ Installeer de zwembadmengkraan.
▶ Isoleer alle buizen en aansluitingen.
▶ Installeer de zwembadmodule ( handleiding voor de zwembad-
module).
▶ Looptijd van het zwembad-omschakelventiel bij de inbedrijfstelling
instellen ( handleiding van de bedieningseenheid).
▶ Voer de benodigde instellingen voor het zwembadbedrijf uit (
handleiding van de bedieningseenheid).
1
1
2
M
VC1
Afb. 23 Voorbeeldweergave voor installatie zwembad
[1]
Zwembadmodule
[2]
Zwembad
[VC1] Zwembadmengkraan
[HS] Cv-installatie
Installatie van het toebehoren
HS
M
