11.3.2 CAN & EMS BUS

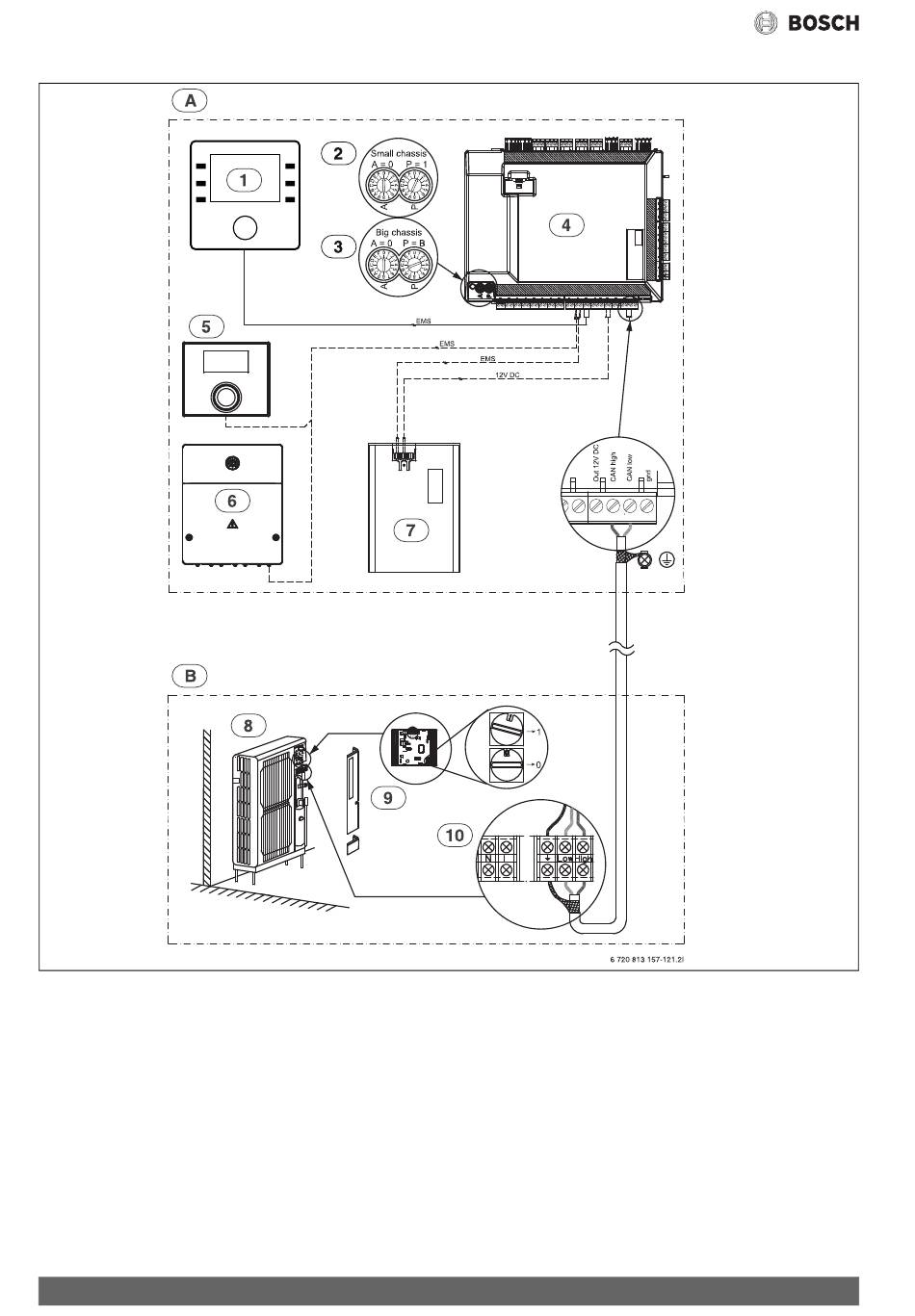

Afb. 30 CAN en EMS aansluitingen
Doorgetrokken lijn = fabrieksaansluiting
Gestippelde lijn = aansluiting volgt bij installatie
[A]
Binneneenheid
[B]
Buiteneenheid
[1]
Bedieningseenheid
[2]
Instelling codeerschakelaar AWES 2-6
[3]
Instelling codeerschakelaar AWES 8-15
[4]
Installatiemodule SEC 20
[5]
Kamertemperatuurgestuurde regelaar (toebehoren)
[6]
EMS-module (toebehoren)
[7]
IP-module (toebehoren)
[8]
Buiteneenheid
[9]
CAN-interface printplaat
[10] Aansluitklemmen van de buiteneenheid
