► Als de leds rood branden of knipperen: storin‐
gen verhelpen,
18.
Er is sprake van een storing in de grasmaaier
of in de accu.
6.5
Led op acculader
De led geeft de status van de acculader weer.
Als de led groen brandt, wordt de accu geladen.
► Als de led rood knippert: storingen opheffen.
In de acculader zit een storing.
7
Grasmaaier in elkaar zet‐
ten
7.1

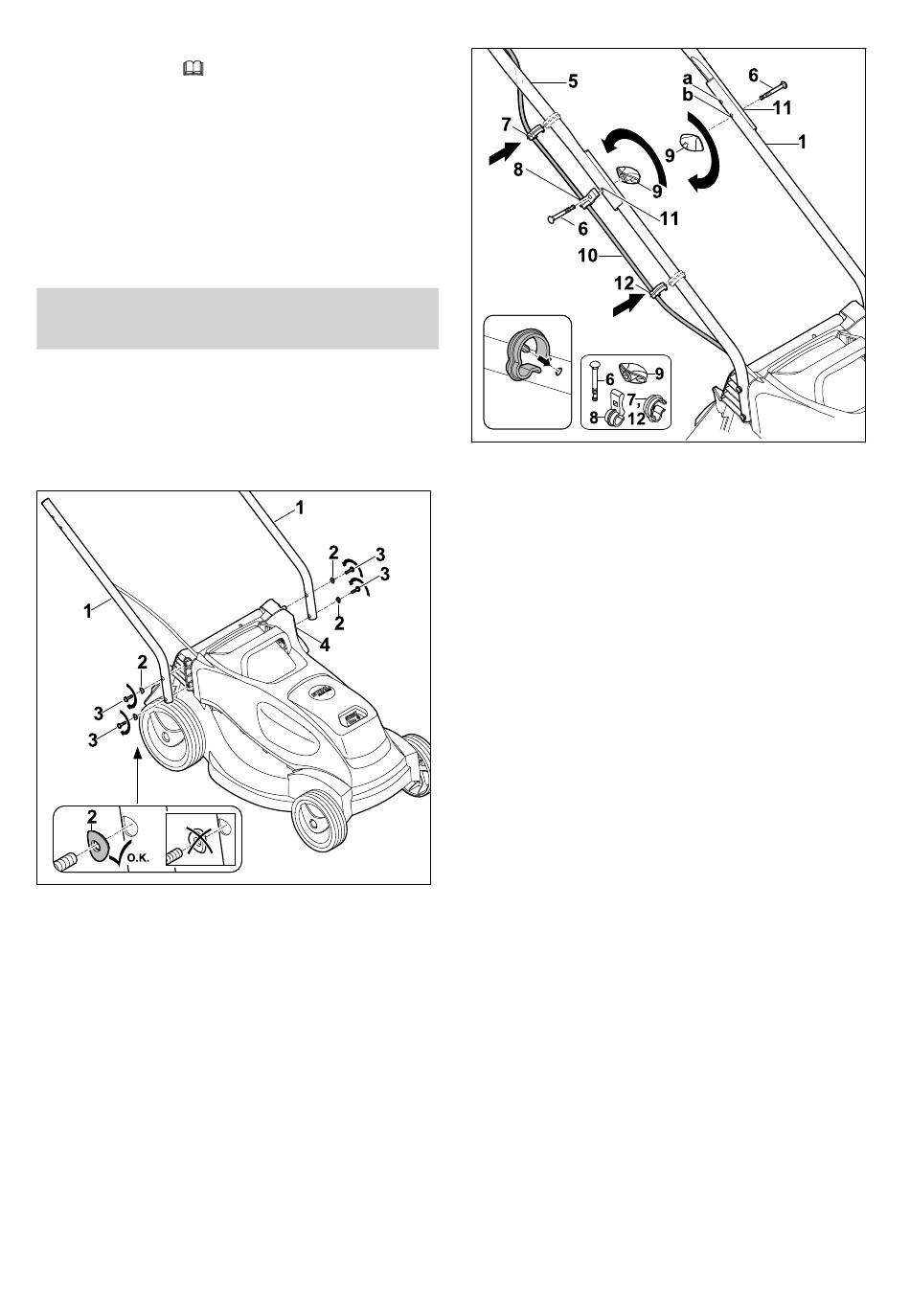

Duwstang monteren
► Schakel de grasmaaier uit en neem de accu
eruit.
► Plaats de grasmaaier op een vlakke onder‐
grond.
► Houd de onderstukken van de duwstang (1)
zodanig tegen de grasmaaier dat de gaten uit‐
gelijnd zijn.
► Schuif de bouten (3) samen met de ringen (2)
van buiten naar binnen door de gaten op het
onderstuk van de duwstang (1) en de gras‐
maaier (4), draai ze in en haal ze met 3 Nm
aan.
Beide onderstukken van de duwstang (1) zijn
vast met de grasmaaier (4) verbonden.
► Het bovenstuk duwstang kan in 2 hoogten (a,
b) gemonteerd worden.
120
7 Grasmaaier in elkaar zetten
► Houd het bovenstuk van de duwstang (5)
zodanig op de onderstukken van de duw‐
stang (1) dat de gaten uitgelijnd zijn.
► Leg de kabel (10) in de kabelclip (8).
► Schuif aan de zijkant waar de kabel zit de
bout (6) van buiten naar binnen door de
gaten (11) van de kabelclip (8), bovenstuk van
de duwstang (5) en onderstuk van de duw‐
stang (1).
► Schuif aan de andere kant de bout (6) van bui‐
ten naar binnen door de gaten (11) van het
bovenstuk van de duwstang (5) en het onder‐
stuk van de duwstang (1).
► Steek de draaiknop (9) aan beide kanten op
de bouten (6) en draai ze in.
Het bovenstuk van de duwstang (5) is vast
met de onderstukken van de duwstang (1) ver‐
bonden.
► Leg de kabel (10) in de kabelclip (7).
► Druk de kabelclip (7) op het bovenstuk van de
duwstang (5) en laat deze vastklikken.
► Leg de kabel (10) in de kabelclip (12).
► Druk de kabelclip (12) op het onderstuk van
de duwstang (1) en laat deze vastklikken.
De duwstang moet niet weer worden gedemon‐
teerd.
7.2
Duwstang omhoog klappen en
inklappen
7.2.1
Duwstang omhoog klappen
► Schakel de grasmaaier uit en neem de accu
eruit.
► Plaats de grasmaaier op een vlakke onder‐
grond.
