3 Vue d'ensemble
AVERTISSEMENT
■ Attire l'attention sur des dangers qui peuvent
causer des blessures graves, voire mortelles.
► Les mesures indiquées peuvent éviter des
blessures graves, voire mortelles.
AVIS
■ Attire l'attention sur des dangers pouvant cau‐
ser des dégâts matériels.
► Les mesures indiquées peuvent éviter des
dégâts matériels.
2.3
Symboles employés dans le
texte
Ce symbole renvoie à un chapitre de la
présente Notice d'emploi.
3

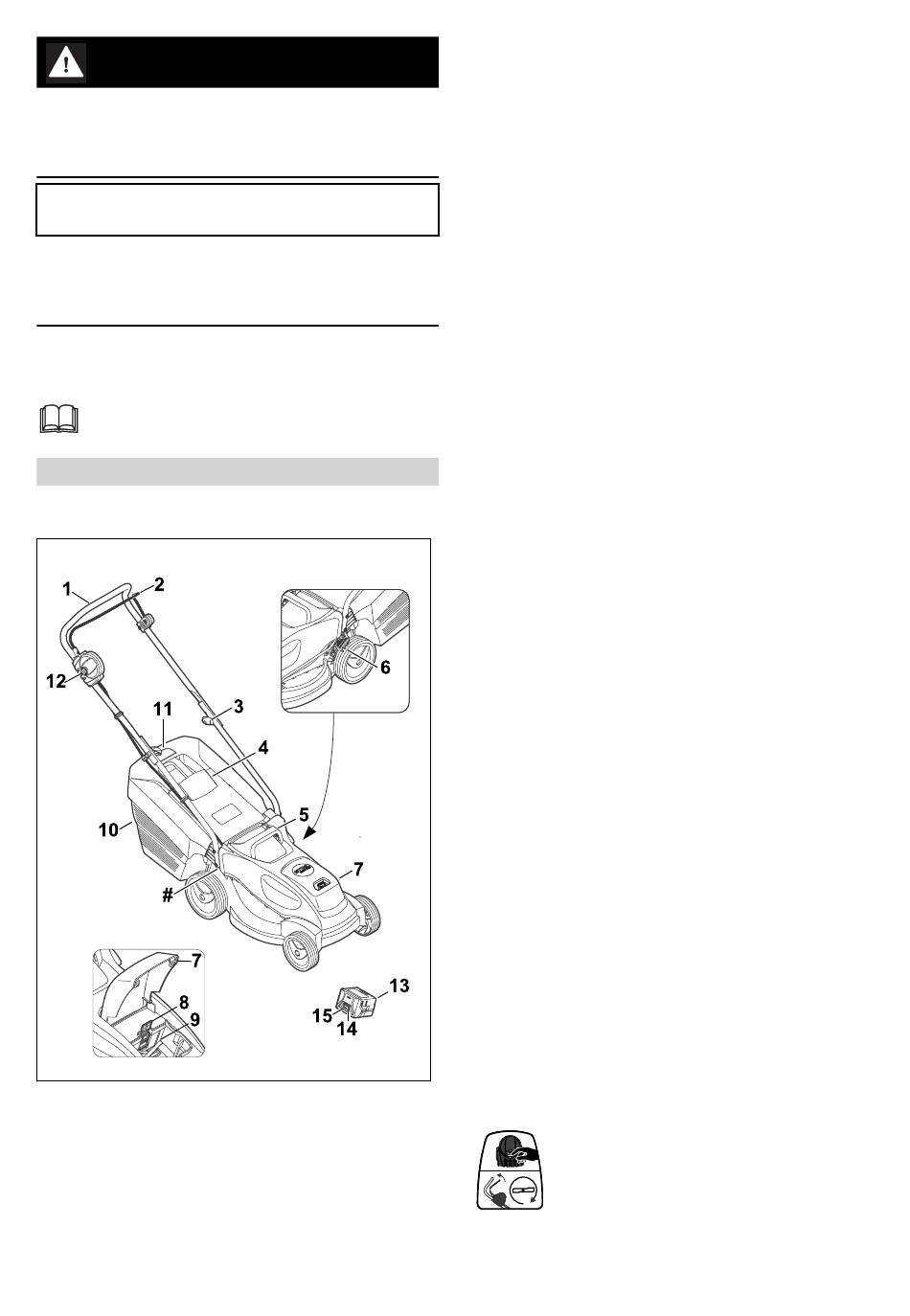

Vue d'ensemble
3.1
Tondeuse et batterie
1 Guidon
Le guidon permet de tenir, de guider et de
transporter la tondeuse.
2 Arceau de commande
L'arceau de commande permet d'activer et de
désactiver la lame avec le bouton de blocage.
0478-131-9667-C
3 Bouton rotatif
Le bouton rotatif permet de bloquer la partie
supérieure du guidon sur la partie inférieure
du guidon et de plier le guidon.
4 Volet d'éjection
Le volet d'éjection obture le canal d'éjection.
5 Poignée de transport
La poignée de transport sert à transporter la
tondeuse.
6 Levier
Le levier permet de régler la hauteur de
coupe.
7 Volet
Le volet recouvre la batterie.
8 Levier de blocage
Le levier de blocage maintient la batterie
dans le compartiment batterie.
9 Compartiment batterie
Le compartiment batterie accueille la batterie.
10 Bac de ramassage
Le bac de ramassage recueille l'herbe cou‐
pée.
11 Témoin du niveau de remplissage
Le témoin du niveau de remplissage indique
le niveau de remplissage du bac de ramas‐
sage.
12 Bouton de blocage
Le bouton de blocage permet d'activer et de
désactiver la lame avec l'arceau de com‐
mande.
13 Batterie
La batterie alimente la tondeuse en énergie.
14 Bouton-poussoir
Le bouton-poussoir active les voyants sur la
batterie.
15 Voyants
Les voyants indiquent le niveau de charge de
la batterie et les dysfonctionnements.
# Plaque signalétique avec numéro de machine
3.2
Symboles
Les symboles peuvent se trouver sur la ton‐
deuse, la batterie ou le chargeur. Ils ont la signifi‐
cation suivante :
Activer la lame.
français
55
