3

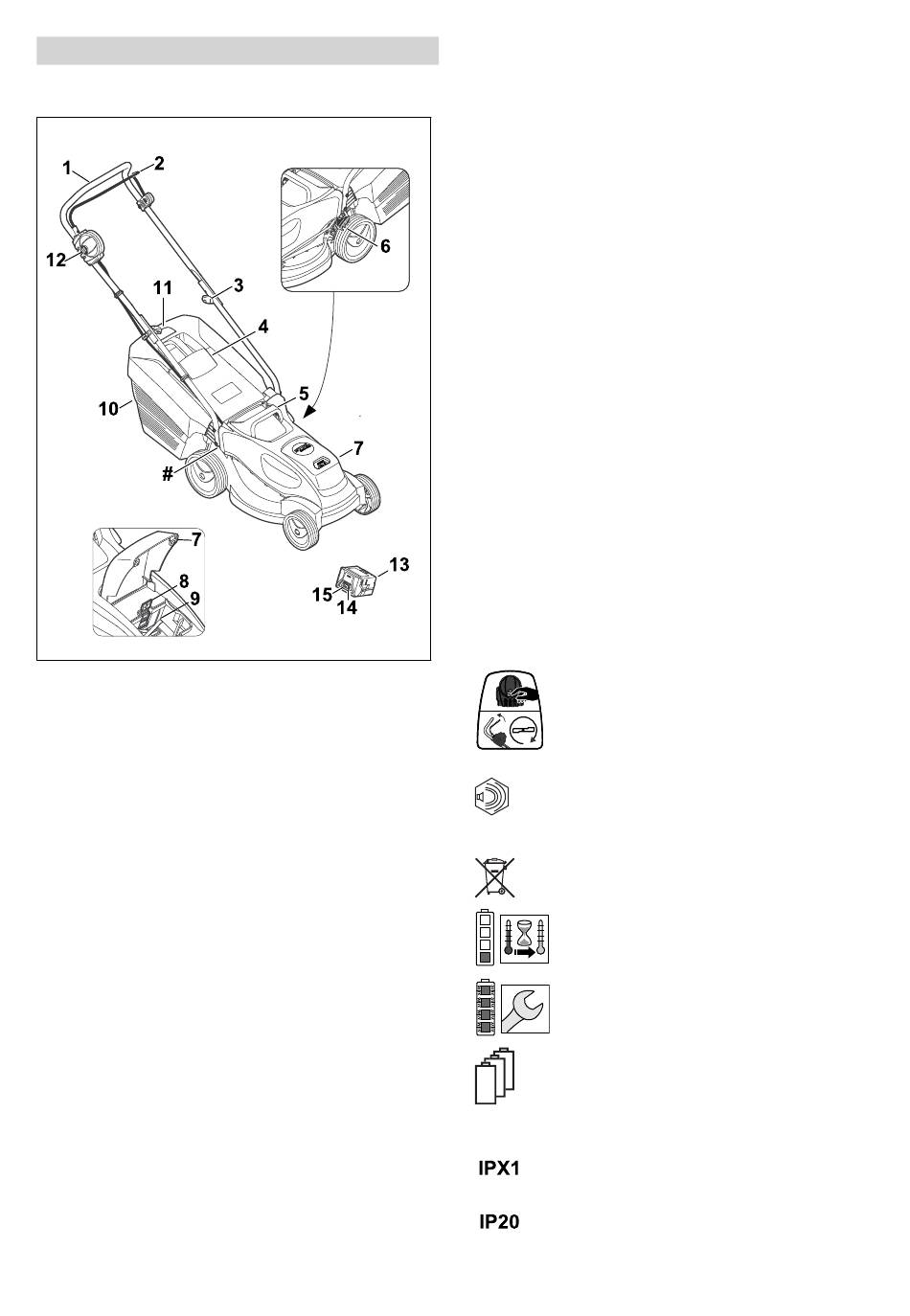

Overzicht
3.1
Grasmaaier en accu
1 Duwstang
De duwstang dient voor het vasthouden,
begeleiden en transporteren van de gras‐
maaier.
2 Schakelbeugel
De schakelbeugel schakelt samen met de
blokkeerknop het mes in en uit.
3 Draaiknop
De draaiknop klemt het bovenstuk van de
duwstang vast op het onderstuk van de duw‐
stang en dient voor het omklappen van de
duwstang.
4 Uitwerpklep
De uitwerpklep sluit het uitwerpkanaal af.
5 Transportgreep
De transportgreep dient voor het transporte‐
ren van de grasmaaier.
6 Hendel
De hendel dient voor het instellen van de snij‐
hoogte.
7 Klep
De klep bedekt de accu.
8 Blokkeerhendel
De blokkeerhendel houdt de accu in de accu‐
houder.
110
9 Accuhouder
De accuhouder biedt plaats aan de accu.
10 grasopvangbox
De grasopvangbox vangt het gemaaide gras
op.
11 Inhoudsindicatie
De inhoudsindicatie toont hoe vol de grasop‐
vangbox zit.
12 Blokkeerknop
De blokkeerknop schakelt samen met de
schakelbeugel het mes in en uit.
13 Accu
De accu voorziet de grasmaaier van energie.
14 Drukknop
Met de drukknop worden de leds op de accu
geactiveerd.
15 Leds
De leds geven de laadtoestand van de accu
en storingen aan.
# Typeplaatje met machinenummer
3.2
Pictogrammen
De pictogrammen kunnen op de grasmaaier, de
accu of het oplaadapparaat staan en betekenen
het volgende:
Schakel het mes in.
Gegarandeerd geluidsniveau volgens
L
richtlijn 2000/14/EC in dB(A), om
WA
geluidsemissies van producten verge‐
lijkbaar te maken.
Gooi het product niet bij het huisvuil weg.
1 led brandt rood. De accu is te warm
of te koud.
4 leds knipperen rood. Er is sprake van
een storing in de accu.
De weergave naast het pictogram verwijst
naar de energie-inhoud van de accu vol‐
gens de specificaties van de fabrikant. Het
bij gebruik beschikbare vermogen ligt
lager.
IP-aanduiding
3 Overzicht
0478-131-9667-C
