deutsch
► Lenkeroberteil (5) so an Lenkerunterteile (1)
halten, dass die Bohrungen fluchten.
► Kabel (10) in den Kabelclip (8) legen.
► Auf der Seite, an der sich das Kabel befindet,
Schraube (6) von außen nach innen durch die
Bohrungen (11) von Kabelclip (8), Lenkerober‐
teil (5) und Lenkerunterteil (1) schieben.
► Auf der anderen Seite Schraube (6) von
außen nach innen durch die Bohrungen (11)
von Lenkeroberteil (5) und Lenkerunterteil (1)
schieben.
► Drehknopf (9) auf beiden Seiten auf die
Schrauben (6) stecken und eindrehen.
Das Lenkeroberteil (5) ist fest mit den Lenker‐
unterteilen (1) verbunden.
► Kabel (10) in Kabelclip (7) legen.
► Kabelclip (7) auf Lenkeroberteil (5) drücken
und einrasten lassen.
► Kabel (10) in Kabelclip (12) legen.
► Kabelclip (12) auf Lenkerunterteil (1) drücken
und einrasten lassen.
Der Lenker muss nicht wieder abgebaut werden.
7.2

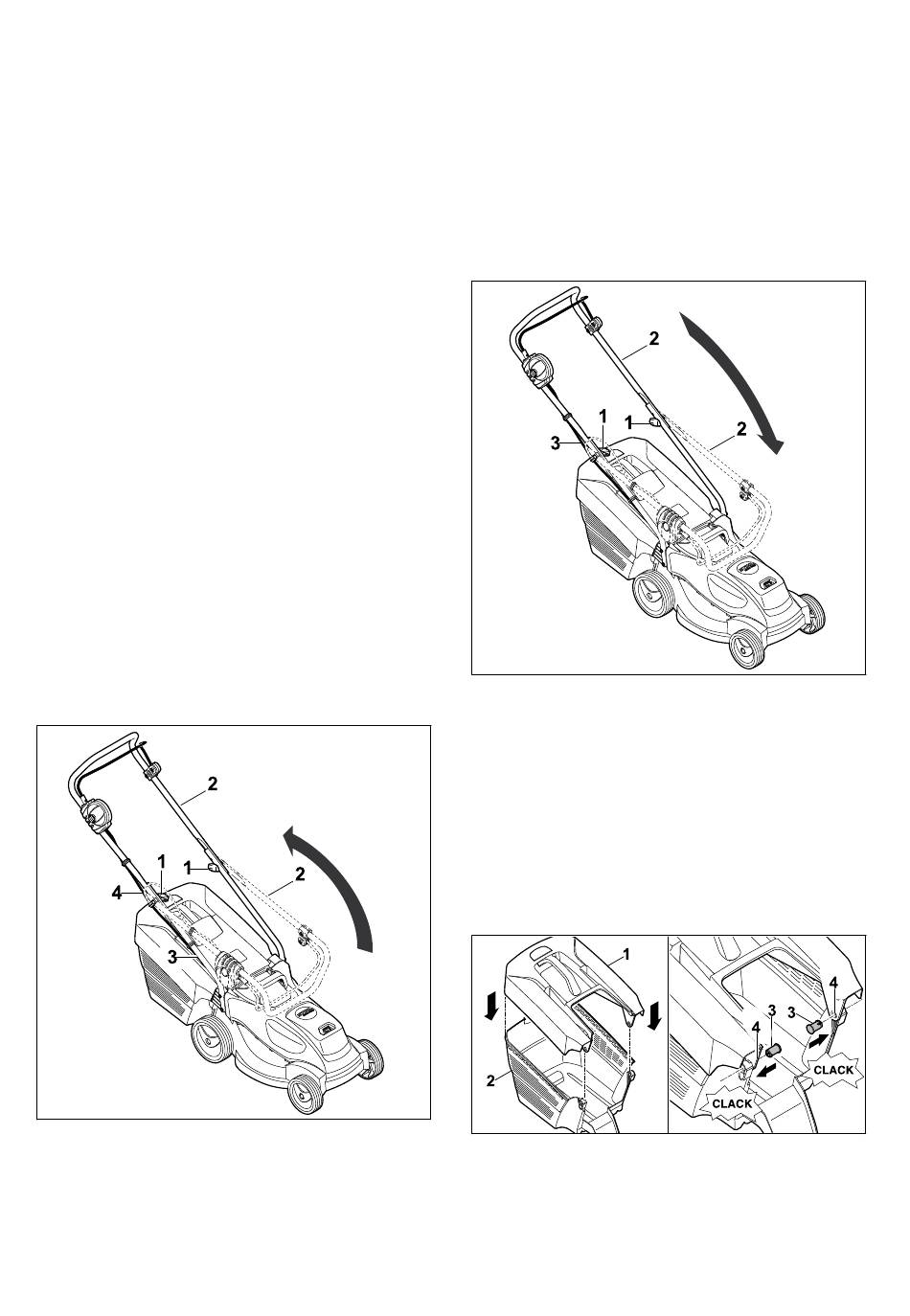

Lenker aufklappen und zusam‐
menklappen
7.2.1
Lenker aufklappen
► Rasenmäher ausschalten und Akku heraus‐
nehmen.
► Rasenmäher auf eine ebene Fläche stellen.
► Lenkeroberteil (2) aufklappen und mit einer
Hand halten. Darauf achten, dass das
Kabel (4) nicht beschädigt wird.
► Drehgriffe (1) festschrauben.
Der Lenker (2) ist fest mit dem Rasenmäher
verbunden.
14
7 Rasenmäher zusammenbauen
Das Lenkeroberteil (2) ist fest mit dem Lenkerun‐
terteil (3) verbunden.
7.2.2
Lenker zusammenklappen
Der Lenker kann zum platzsparenden Transpor‐
tieren oder Aufbewahren zusammengeklappt
werden.
► Rasenmäher ausschalten und Akku heraus‐
nehmen.
► Rasenmäher auf eine ebene Fläche stellen.
► Drehgriffe (1) so weit aufschrauben, bis sie
sich frei drehen.
► Lenkeroberteil (2) nach vorne umklappen und
darauf achten, dass das Kabel (3) nicht
beschädigt wird.
7.3
Grasfangkorb zusammen‐
bauen, einhängen und aushän‐
gen
7.3.1
Grasfangkorb zusammenbauen
► Grasfangkorb-Oberteil (1) auf Grasfangkorb-
Unterteil (2) aufsetzen.
► Bolzen (3) von innen durch die Öffnungen (4)
drücken.
0478-131-9667-C
