Graco XM PFP Bedieningshandleiding pagina 28
Inhoudsopgave
Opstellen
Voorverwarmd vloeistofcirculatiesysteem (vervolg)
Verwarmingssysteem voor slangenbundel
1.
Voeg een antivriesmengsel van 50% water en 50%
glycol toe aan het kleine reservoir rechtsonder aan
de voorkant van de spuitmodule.
OPMERKING: Zelfs in warme klimaten moet er een
mengsel van water/glycol worden gebruikt om het
circulatiesysteem schoon te houden en goed te laten
werken.
2.
Met de luchttoevoer ingeschakeld past u de
zilverkleurige knop bovenop de membraanpomp aan
om de kleine zwarte membraanpomp onder de tank
te starten. Stel de pomp in op ongeveer 2-3 cycli per
seconde.
3.
Blijf het 50/50-vloeistofmengsel toevoegen naarmate
de lucht uit de vloeistofleidingen wordt afgevoerd,
maar zorg ervoor dat de tank niet meer dan 1/4 tot
1/3 vol is als deze koud is.
OPMERKING: Draai alle fittingen van de circulatieslang van
de verwarmde vloeistof opnieuw vast nadat het systeem
voor het eerst op volle temperatuur heeft gewerkt.
Dubbelwandig tankverwarmingssysteem
OPMERKING: De dubbelwandige tanks zijn in de fabriek
voorgevuld met een water/glycolmengsel. Als de tanks al
gevuld zijn, sla dit gedeelte dan over.
Op alle modellen is er maar één pomp en één verwarming,
die zich op de toevoermodule aan de „A"-zijde bevindt.
1.
Voeg een antivriesmengsel van 50% water en 50%
glycol toe aan het kleine reservoir tussen de tank en
de toevoerpomp op de toevoermodule.
2.
Zet het roerwerk en het luchtkogelventiel (CT) van
de verwarmde-vloeistofpomp in de tank AAN.

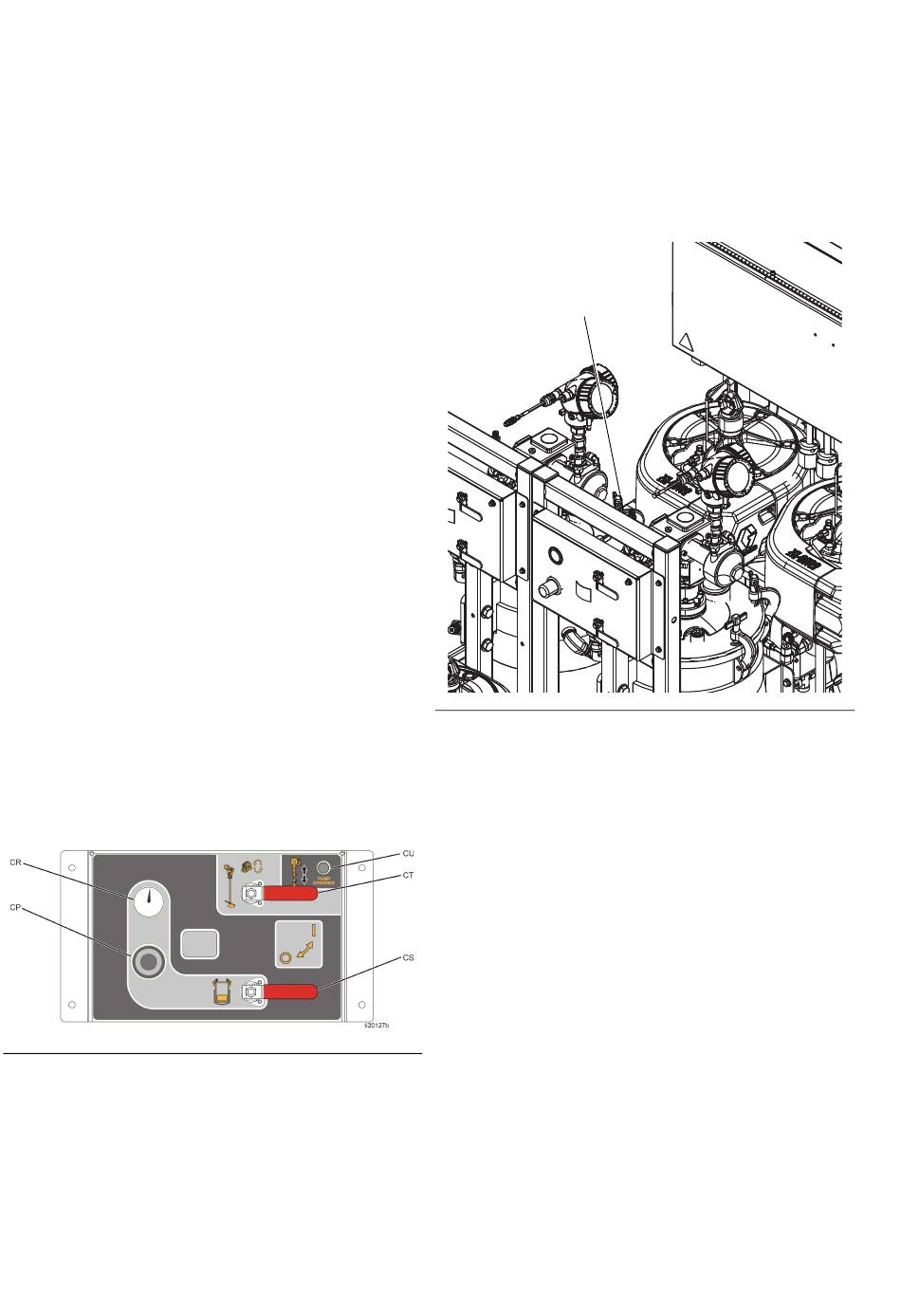

A
. 27
FB
28
3.
Stel de zilverkleurige knop in die zich net boven de
Luchtregelaars toevoermodulebevindt. Als u naar
de luchtregelaars van de toevoermodule kijkt, ziet u de
knop net erboven. Zie A
de verwarmde-vloeistofpomp in de tank ongeveer
2-3 cycli per seconde bereikt.
Locatie stelknop
A
. 28
FB
4.
Blijf het 50/50-vloeistofmengsel toevoegen naarmate
de lucht uit de vloeistofleidingen wordt afgevoerd,
maar zorg ervoor dat de tank niet meer dan 1/4 tot
1/3 vol is als deze koud is.
OPMERKING: Draai alle fittingen van de circulatieslang van
de verwarmde vloeistof opnieuw vast nadat het systeem
voor het eerst op volle temperatuur heeft gewerkt.
. 28. Stel de knop af totdat
FB
3B0367S
