Identificatie van de onderdelen

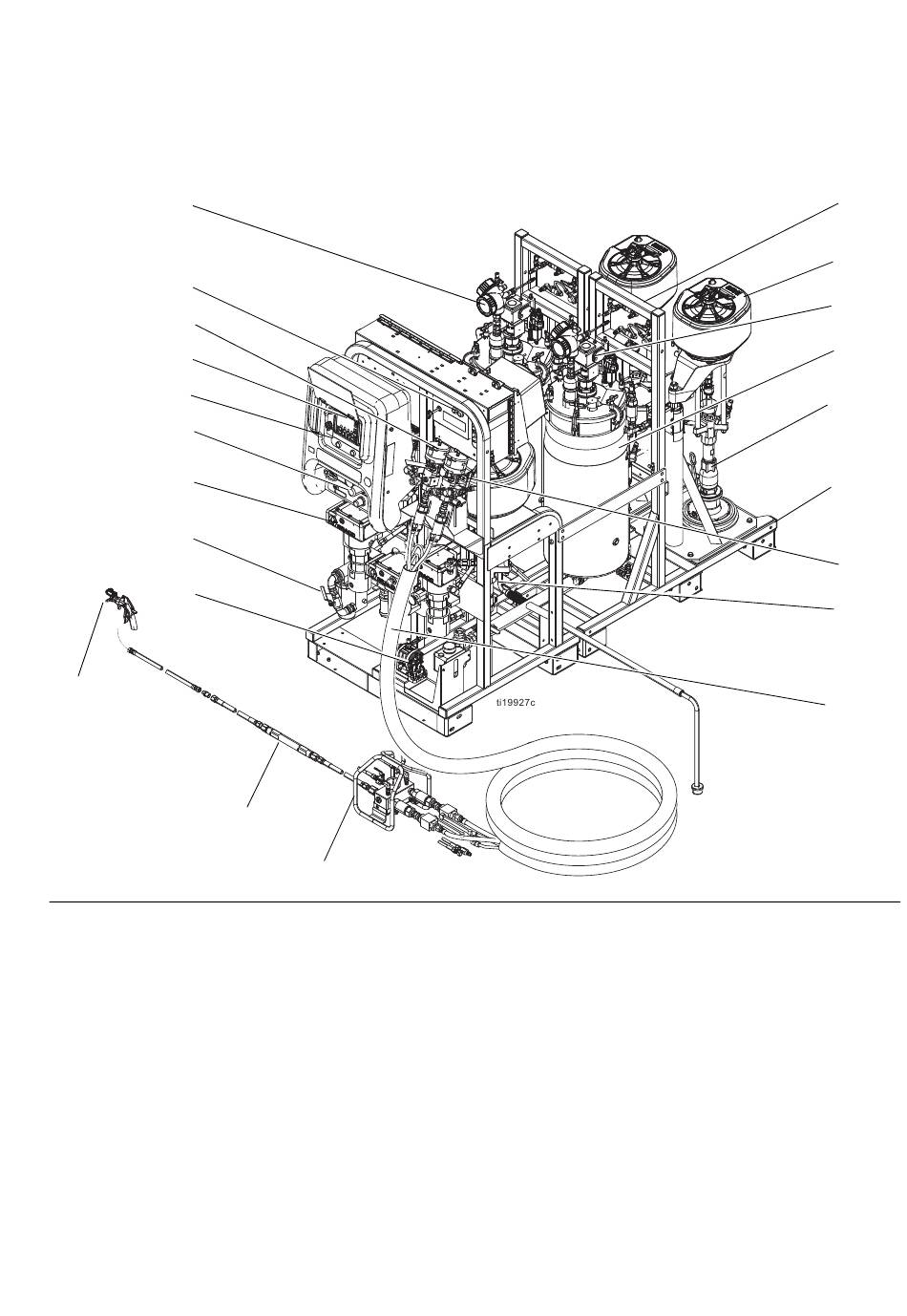

Typische opstelling (vooraanzicht)
Y
J
B
C
D
G
K
E, F
C1
T
A
. 1
FB
Ref.
Omschrijving
A
Frame
B
Vloeistofregelaar (zie pagina 11)
C
Gebruikersinterface (zie pagina 15)
D
Knoppen Aan en Uit van doseerpompregelaar
E
Afsluiter hoofdluchttoevoer, inlaat van 1 inch npt(f)
F
Luchtfilter, 1-1/4 inch
G
Luchtregelaars voor spuittoestel en spoelpomp
(zie pagina 13)
H
Viscon HP-verwarming voor slangenbundel
J
Bedieningselementen voor hoofdvoeding en
verwarming (zie pagina12)
K
Viscon HF-materiaalverwarming
L
Luchtaangedreven roerwerk met smeernippel
3B0367S
S
R
Ref.
Omschrijving
M
Toevoerpomp
N
Regelventiel recirculatie
P
Druktank, dubbelwandig, temperatuurgeregeld
R
Mengspruitstuk op afstand
S
Statische mengereenheid
T
Spuitpistool
U
Luchtmotor
V
Luchtregelaars toevoermodule (zie pagina 14)
X
Spoelpomp (Merkur-pomp)
Y
Radar niveausensoren tank
C1
Circulatiepomp verwarmde vloeistof voor
slangenbundel
Identificatie van de onderdelen
V
U
L
P
M
A
N
X
H
9
