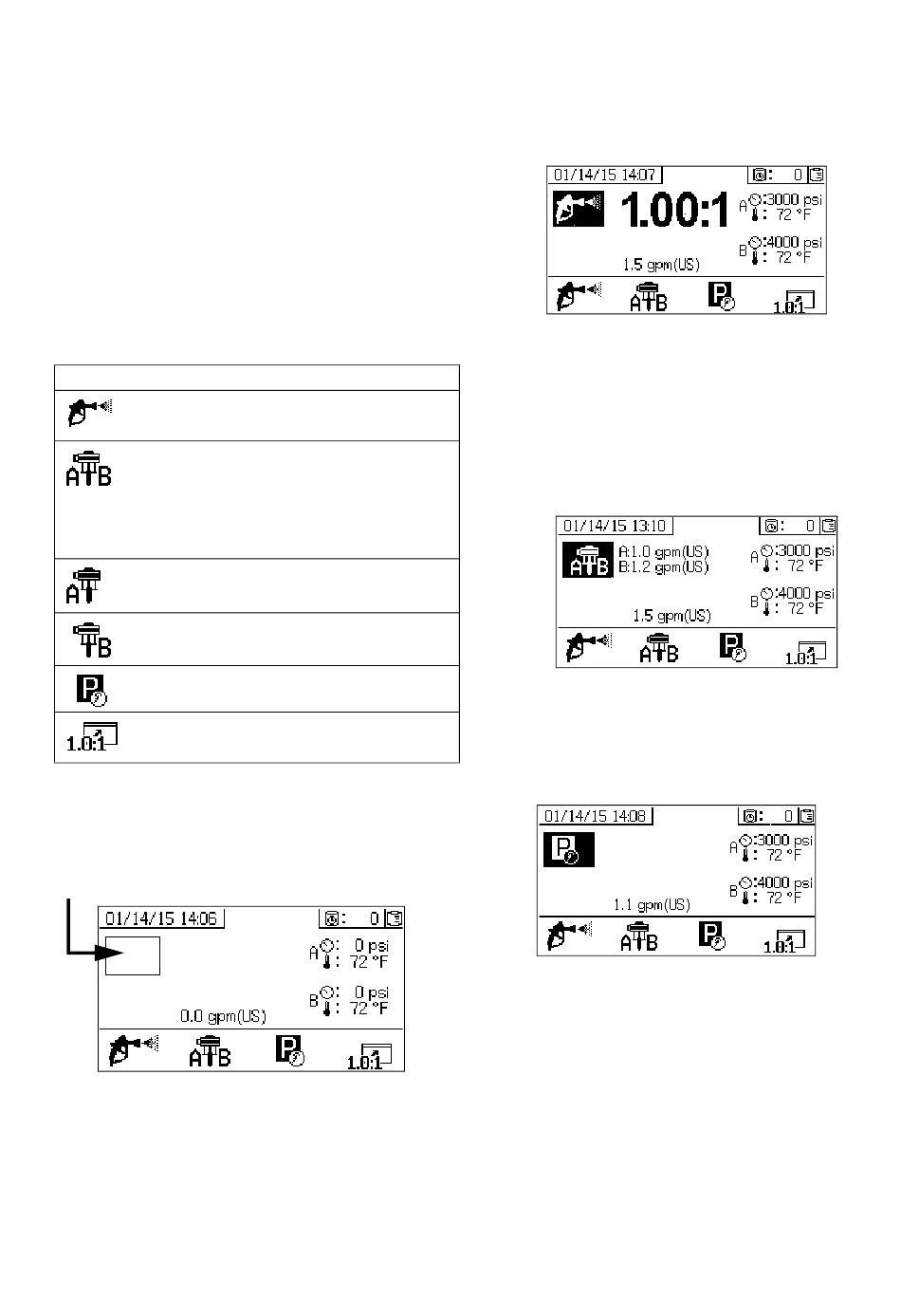

Runschermen (vloeistofregeling)
Uitvoering (vloeistofregeling) is het eerste scherm dat
getoond wordt wanneer de stroom ingeschakeld wordt.
Hier kunnen gebruikers materiaal spuiten, en pompen
bedienen en parkeren. Er zijn twee runschermen: stroom
aan/enter, en mengverhouding.
Het scherm stroom aan/enter gaat door de modus stroom
aan, spuitmodus, pompmodus en parkeermodus. Het toont
altijd het actuele instelpunt voor de mengverhouding in de
spuitmodus en kan daarnaast het volgende weergeven: druk,
temperatuur en debiet, als deze gegevens zijn geselecteerd.
Het verhoudingsscherm toont de huidige verhouding en
controleert de restrictieaanpassing aan de B-zijde.
Pictogram Functie
Spuiten: materiaal doseren en spuiten.
Pictogram onderin scherm: selecteer
welke doseerpompen actief zijn. Door
herhaaldelijk indrukken kiest u doseerpomp
A, doseerpomp B of beide pompen.
Pictogram in rechthoek: Gebruik beide
doseerpompen.
Gebruik alleen doseerpomp A
(voorpompen, spoelen)
Gebruik alleen doseerpomp B
(voorpompen, spoelen)
Doseerpompen parkeren: pompen naar
de onderkant van de slag laten gaan.
Mengverhouding: naar het
verhoudingsscherm gaan.
Modus stroom aan/enter
De modus stroom aan/enter is het standaardscherm
wanneer gebruikers naar vloeistofregeling gaan.
Dit scherm blijft leeg tot er een modus wordt geselecteerd.
3B0367S
Bijlage A - Display gebruikersinterface
Spuitmodus
Gebruikers moeten in deze modus zijn om materiaal te
spuiten of te doseren. Druk op de knop onder het pictogram
spuiten om in deze modus te gaan.
Pompmodus
Deze modus moet zijn geselecteerd om pompen te
bedienen om te vullen of te spoelen. Druk op de knop
onder het pictogram voor de doseerpomp om deze modus
te selecteren. Blijf op het pictogram voor de doseerpomp
drukken om te bladeren door pomp A, pomp B en beide
pompen.
Parkeermodus
Deze modus moet zijn geselecteerd om de pompstangen
onderin de slag te parkeren. Druk op de knop onder het
parkeerpictogram om in deze modus te gaan.
75
