Bijlage A - Display gebruikersinterface

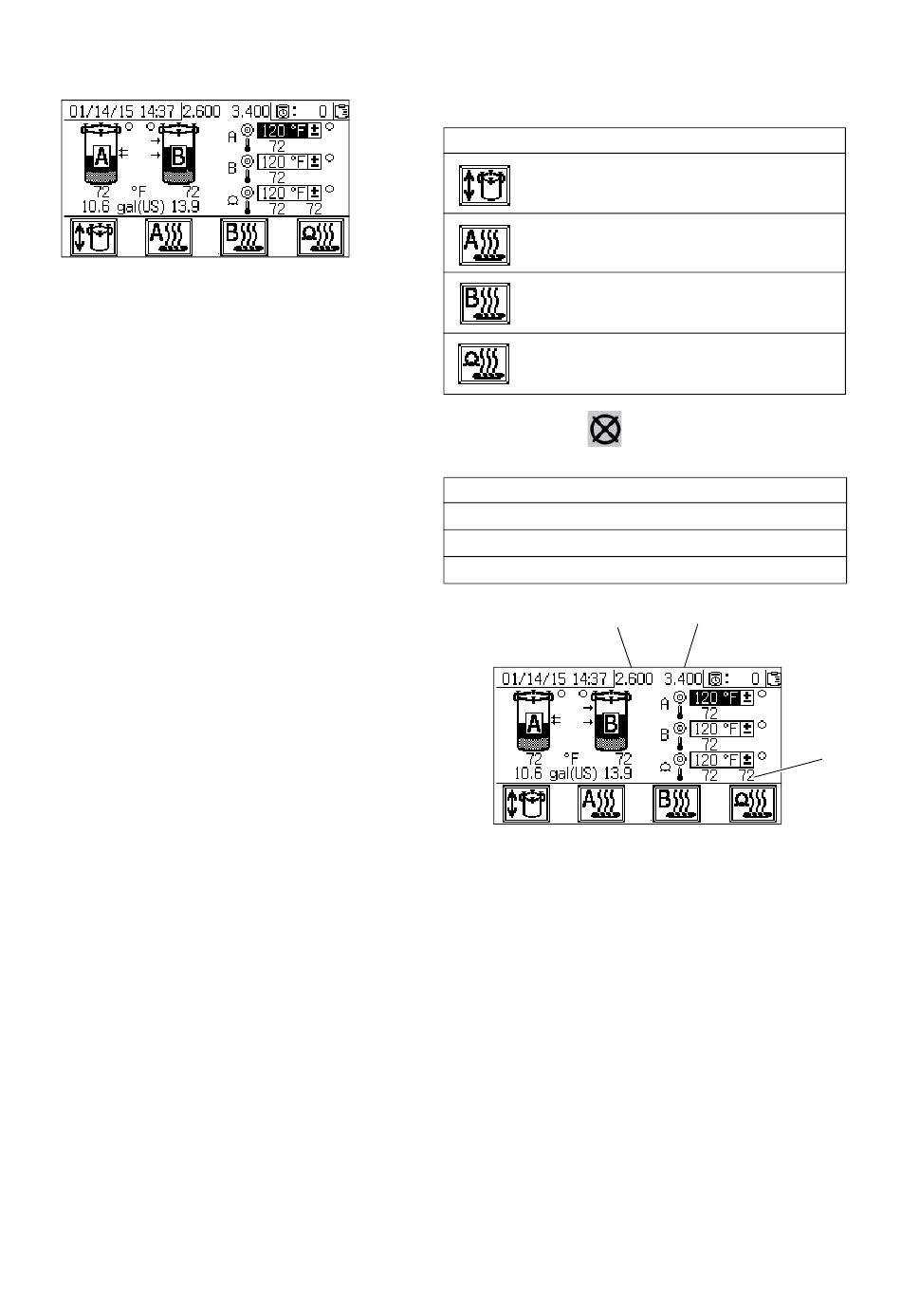

Toevoerscherm
Gebruik deze schermen om automatisch vullen van de
tank in en uit te schakelen, de vloeistofverwarmers en
slangverwarmer in en uit te schakelen en
temperatuurinstelpunten voor elke vloeistofverwarmer
en slangverwarmer te wijzigen.
Als automatisch vullen van de tank is ingeschakeld, begint
de toevoerpomp vloeistof in de tank te pompen zodra het
vloeistofniveau onder de onderste pijl komt. Het vullen gaat
door totdat het vloeistofniveau de bovenste pijl bereikt. Als
de toevoerpomp draait, heeft de kleine cirkel op het scherm
naast de tank een zwarte achtergrond. De automatische
tankvulling werkt alleen als het regelventiel (3DC) in de
stand OMLAAG staat en het schuifventiel van de RAM (DA)
en het schuifventiel van de luchtmotor (DF) beide in de
stand AAN staan met de juiste luchtdruk naar de RAM
en de luchtmotor. Zie Luchtregelaars toevoerpomp op
pagina 14.
82
Dit scherm toont ook het huidige volume van elke tank en de
huidige temperatuur gemeten bij elke vloeistofverwarmer,
bij de slangen en in elke tank.
Pictogram
Functie
Automatisch vullen van de tank in- en
uitschakelen
Vloeistofverwarmer A in- en uitschakelen
Vloeistofverwarmer B in- en uitschakelen
Zet de slangverwarmer aan en uit
Druk tot drie keer op
te geven.
Aanvullende informatie
1
Tankniveausensor A (volt)
2
Tankniveausensor B (volt)
3
Temperatuur water/glycolmengsel bij verwarmer
1
om aanvullende informatie weer
2
3B0367S
