Bijlage A - Display gebruikersinterface

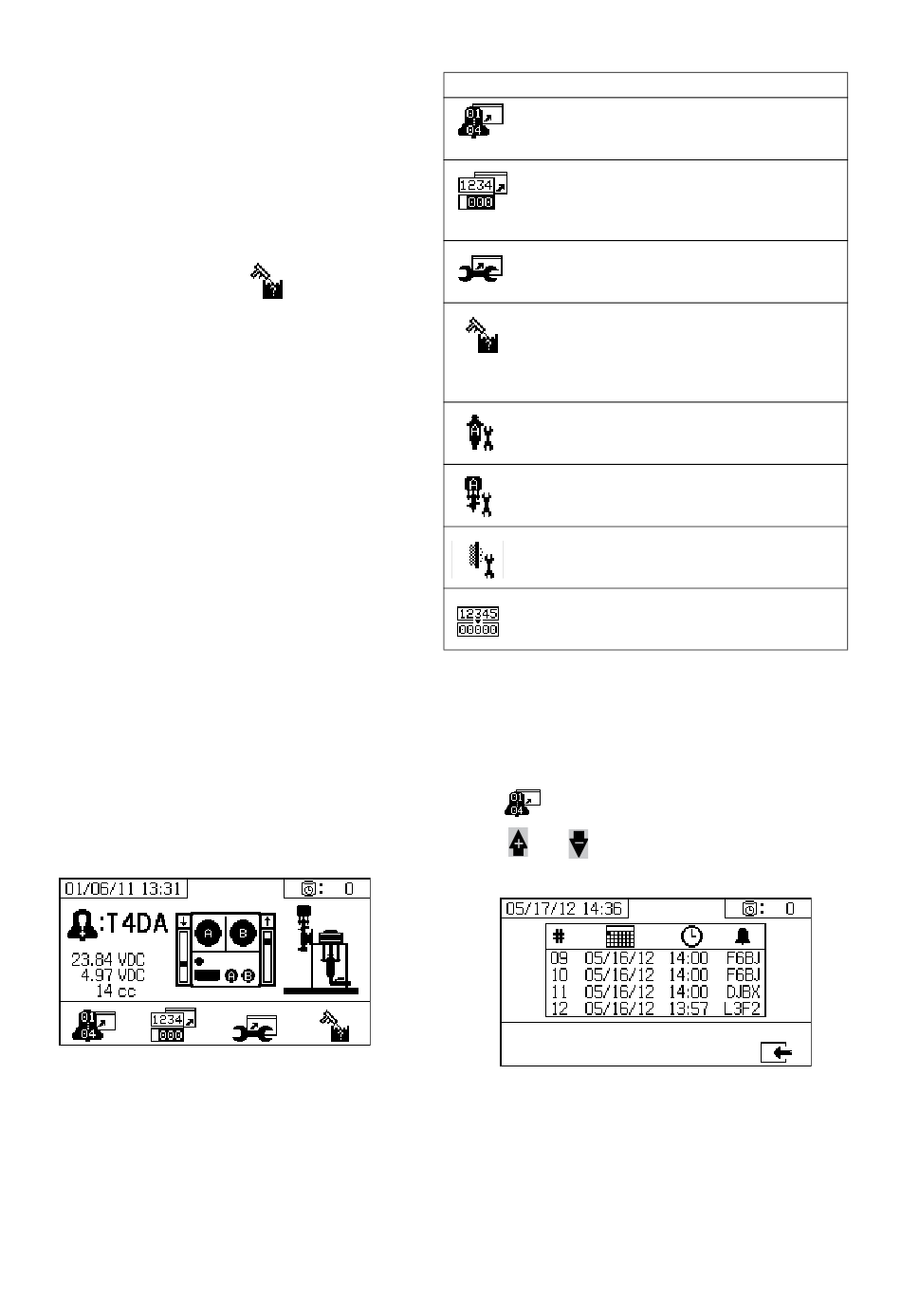

Informatieschermen
Gebruik dit scherm om diagnose-informatie,
alarmlogbestanden, en batchtotalen en totalen generaal van
pompen weer te geven. Deze schermen laten gebruikers ook
toe onderhoudsinformatie voor de pomp en regelkleppen te
bekijken, waaronder het onderhoudsschema.
Als de timer van de verwerkingstijd is ingeschakeld, wordt
het pictogram Spoelen bevestigen
Alarm
Het Alarmscherm toont de specifieke alarmcode.
Er zijn twee niveaus foutcodes: alarmen en meldingen.
Een vol belpictogram met een uitroepteken en drie
hoorbare alarmsignalen geeft een waarschuwing aan.
Een onderstreept open kloksymbool en een enkel
geluidssignaal geeft een melding aan.
Daarnaast toont dit scherm de locatie van de fout met
het boven- en zijaanzicht van het systeem. Raadpleeg
de volgende tabel en subdelen voor meer informatie
Het eerste getal onder de alarmcode is de
voedingsspanning voor de elektronische modules.
Deze spanning moet bij systemen voor locaties zonder
explosiegevaar tussen 23 en 25 V gelijkspanning liggen.
Bij systemen voor explosiegevaarlijke locaties is dat 10
tot 14 Vdc.
Het tweede getal onder de alarmcode is de
voedingsspanning voor de sensoren in het systeem.
Dit moet 4,9-5,1 Vdc zijn.
Het derde getal is de doseergrootte van pomp A.
Deze waarde wordt weergeven in kubieke centimeters (cc).
Het is het volume dat gepompt wordt aan de A-zijde als
doseerventiel B dicht is. Door de restrictie te optimaliseren
blijft deze waarde klein en wordt het materiaal goed
gemengd.
80
Pictogram Functie
weergegeven.
Alarmlogbestand
Gebruik dit scherm om gegevens te bekijken over ontvangen
alarmen, waaronder de datum, de tijd en de alarmcode voor
de laatste 16 alarmen. Er zijn tot vier pagina's met alarmen
beschikbaar.
Druk op
Druk op
met alarmen.
Ga naar de alarmlog. Gebruik de pijlen
omhoog en omlaag om door de lijst met
de laatste 16 fouten te scrollen.
Ga naar het totaalscherm. Laat gebruikers
toe het algemeen en batchtotaal te bekijken
voor elke pomp en beide pompen
gecombineerd.
Ga naar het onderhoudsscherm. Hier kan
de gebruiker onderhoudsinformatie bekijken.
Zie Onderhoudinstelling 2, pagina 73.
Spoelbevestiging. Gebruik dit wanneer de
timer van de houdbaarheidsduur ingeschakeld
is. Druk op deze knop om het spoelen te
bevestigen voordat een melding over de
houdbaarheid gegeven wordt.
Hoeveelheid materiaal die door de pomp
moet gaan alvorens een
onderhoudwaarschuwing gegeven wordt.
Hoeveelheid materiaal die door het
doseerventiel moet gaan alvorens een
onderhoudswaarschuwing gegeven wordt.
Aantal dagen tussen de onderhoudscycli
alvorens een herinnering gegeven wordt.
Wissen van de totalen van de
batchverwerking of de onderhoudstellers.
om het logboek met alarmen te openen.
en
om te bladeren door elke pagina
3B0367S
