Opstellen
e.

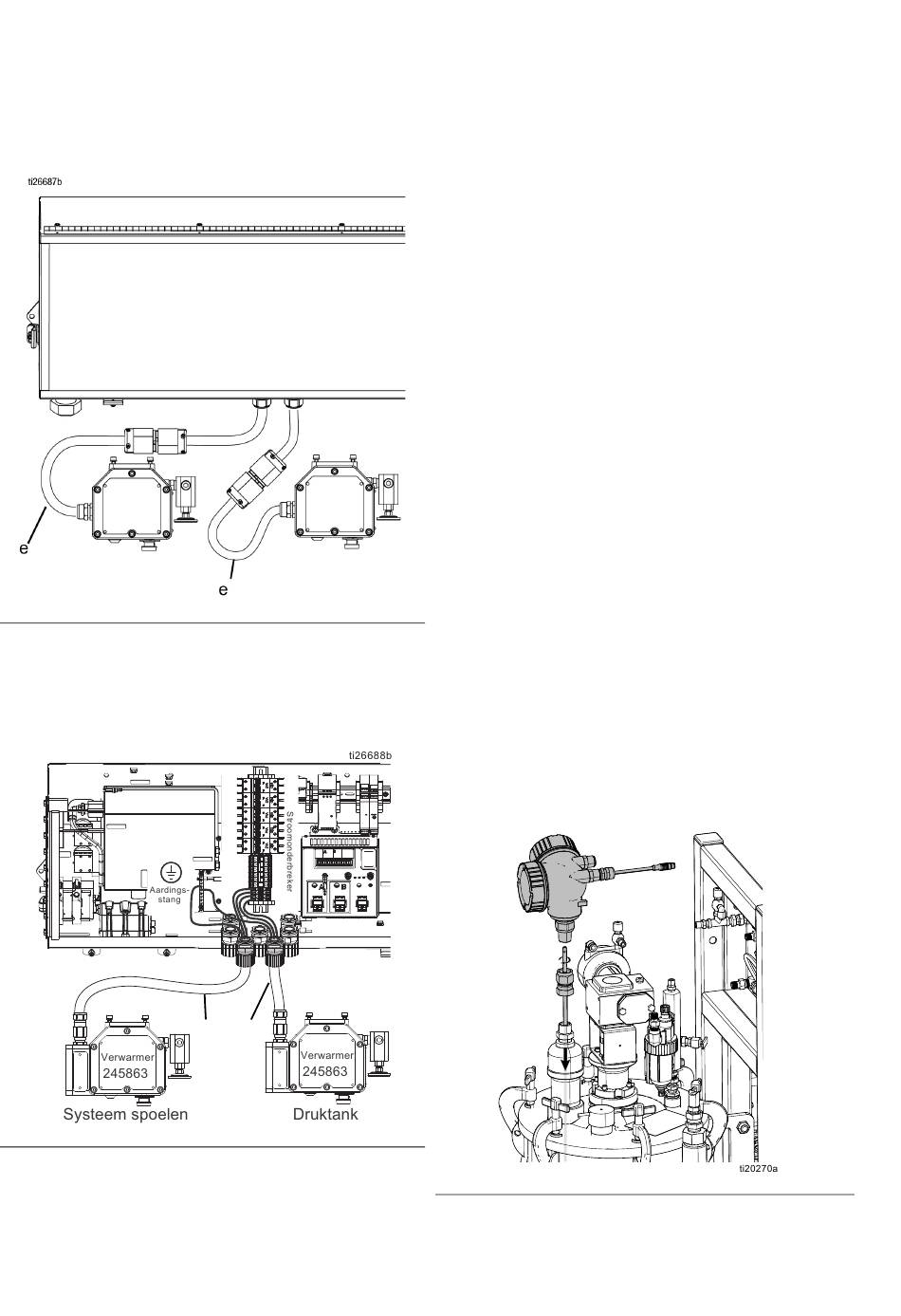

Bij modellen voor niet-gevaarlijke locaties: Sluit
de voedingskabels (e) van de verwarming voor
de tankverwarming en de spoelverwarming aan.
Zie A
. 16.
FB
Verwarmer
245869
Systeem spoelen
A
. 16
FB
Voor modellen met gevaarlijke locaties: Sluit de
voedingskabels van de verwarming (e) voor de
tankverwarming en spoelverwarming aan op de
aansluitblokken. Zie A
FB
A
. 17
FB
22
Verwarmer
245869
. 17.
e
e
4.
Sluit de retourleidingen van de vloeistofcirculatie aan.
-
De circulatieslang van 1/2 inch van het
doseerventiel wordt aangesloten op de
zijkant van de A-tank.
-
De circulatieslang van 3/8 inch van het
doseerventiel wordt aangesloten op de
zijkant van de B-tank.
Bij systemen die worden gebruikt voor materialen met
een mengverhouding van 1:1 moeten enkele fittingen en
circulatieslangen worden vervangen. Gebruik onderdelen
uit set 24X461 (meegeleverd met uw machine).
Zie handleiding 334939 voor instructies.
Sondes van de niveausensor
monteren
Elke tank maakt gebruik van een roestvrijstalen staaf van
67 cm (26,25 inch) die fungeert als de niveausensor en
die in de kop van de niveausensor wordt gemonteerd en
omlaag in de tank steekt. De sondes van de niveausensor
worden vóór verzending in de fabriek vastgezet aan het
frame van elke toevoermodule. De sondes van de
niveausensor moeten voor gebruik in de koppen van
de nivausensor worden gemonteerd.
1.
Controleer of de hoofdschakelaar UIT is.
2.
Maak de verbinding van 3/4 inch los waarmee
de niveausensor boven op de tank is bevestigd.
3.
Breng blauw schroefdraadborgmiddel aan op
de schroefdraad in de bovenkant van de staaf.
4.
Voer de staaf in de tank en schroef het uiteinde
met schroefdraad in de sensorkop.
5.
Gebruik een tang om de platte staaf vast te pakken
en draai de staaf vast in de sensorkop. Draai niet te
strak aan.
A
. 18
FB
3B0367S
