Dimplex Edel 100L Installatiehandleiding pagina 11
Lucht/water wandgemonteerde warmtepompboiler

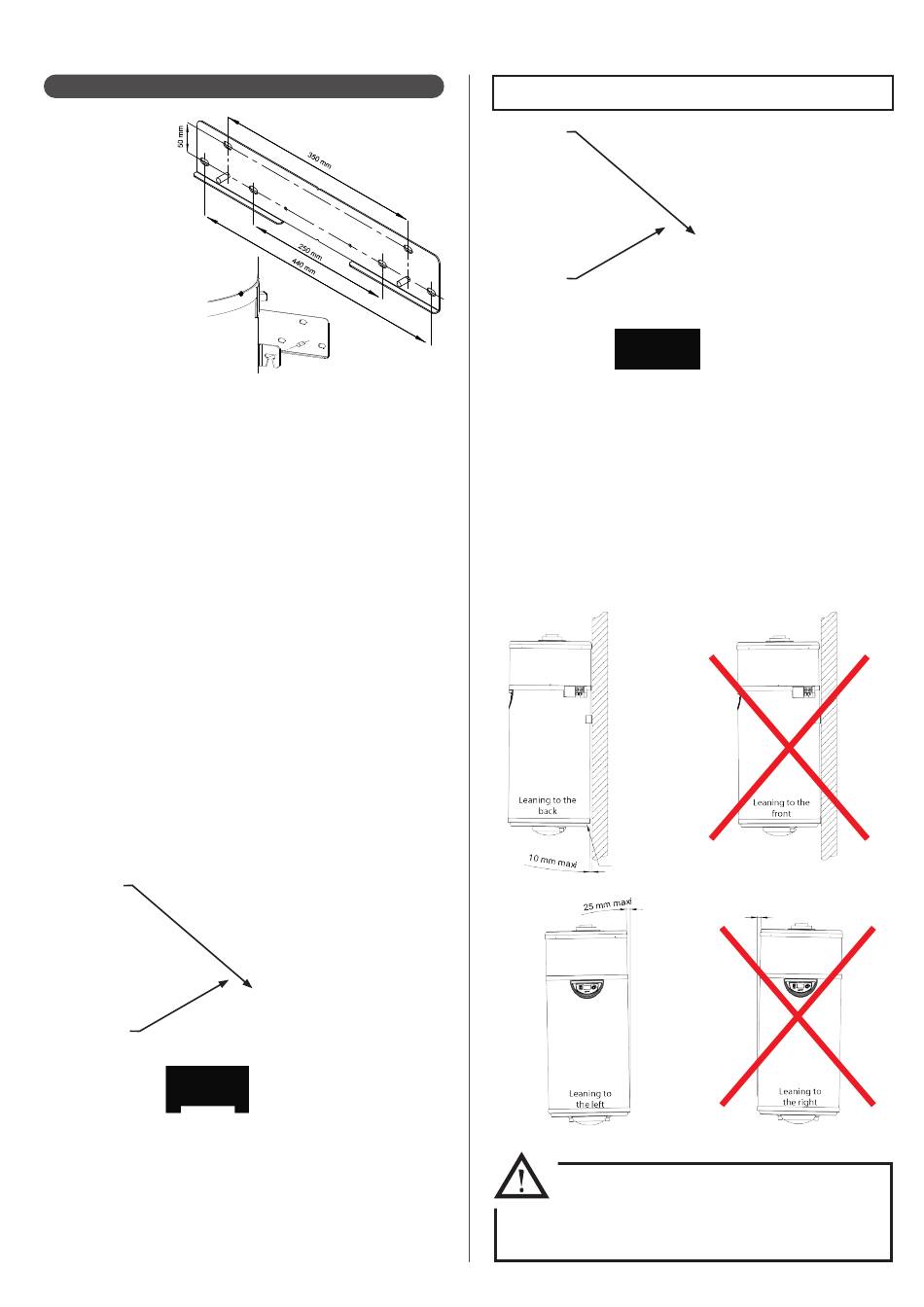

5.1.4 - Plaatsing aan de muur
Voor een stevige
en perfect verticale
verankering wordt
aanbevolen om de
wandbevestigings-
beugel(s)
(verkrijgbaar als
optionele extra's)
te gebruiken.
Deze beugel is
voorgeboord
met verschillende
interaxiale afstanden:
250mm, 350mm of
440mm. Dit zorgt
enerzijds voor een
stevigere wandmontage door gebruik van 4
bevestigingspunten in plaats van 2, en anderzijds maakt het een
eenvoudigere positionering mogelijk met behulp van een waterpas.
Zorg ervoor dat de muur stevig genoeg is om het volledige gewicht
van een volle boiler te kunnen dragen.
100L
Gewicht met water:
= 148kg
150L
= 219kg
Laat een ruimte van 300mm vrij onder het apparaat voor
toegang tot de anode en de elektrische back-up.
Voor de installatie van het apparaat:
• Bepaal de positie van de warmtepompboiler (zie §
«Positionering»).
• Plaats de boorsjabloon tegen de muur (meegeleverd
met het apparaat).
• Markeer de positie van de boorgaten voor de
wandbevestigingsbeugel en de luchtafvoer*.
• Boor één (1) Ø132 gat voor de Ø125* luchtafvoer of één
(1) Ø90 gat voor de Ø80 PVC pijp* afvoer.
• Lokaliseer en boor de gaten.
• Bevestig de beugel(s) en zorg ervoor dat het apparaat
horizontaal is gepositioneerd.
Ø132mm
boorassen
voor het
concentrische
kanaal
Boorsjabloon
meegeleverd
met de warmte-
pompboiler
Heat pump
water
heater
100L
-
installaterus
muurbeugel
WARMTEPOMPBOILER 100 - 150L LUCHT/WATER
* In het geval van montage met horizontale luchtkanalen of met
Ø80mm PVC pijp (met directe uitlaat aan de achterkant)
Ø132mm
boorassen
voor het
concentrische
kanaal
Boorsjabloon
meegeleverd
met de warmte-
pompboiler
Heat pump
water
heater
• Herpositioneer de warmtepompboiler en pas de wandbeugel(s)
aan zodat deze verticaal staan. Het is acceptabel dat het apparaat
licht naar rechts (max. 20mm) of naar achteren (max. 10mm)
helt, aangezien de condensafvoer zich aan de rechterkant aan de
achterkant van het apparaat bevindt.
Distancing screw
for 100L tanks
De verticale positionering van de
warmtepompboiler moet strikt worden
nageleefd. Als dit niet gebeurt, kan er condenswater
lekken.
-
