Dimplex Edel 100L Installatiehandleiding pagina 17
Lucht/water wandgemonteerde warmtepompboiler
5.2.2.4 - Zijdelinkse luchtkanalen en
elleboogstuk
A + B + X < 4m
Voorbeeld met een geïsoleerd luchtkanaal van 975 mm lang
• VOOR ONDERDEEL «A»:
- Snijd de Ø125 PVC-buis (rep.f) af op (X + 25 mm).
- Lijm het in de luchtkanaalmond.
- Plaats de Ø125 wandverbinding.
- Steek de gemonteerde luchtkanaalmond door de muur van
buiten naar binnen.
- Richt de luchtkanaalmond omhoog zoals aangegeven op het
diagram.
- De Ø125 PVC-buis moet ongeveer 25 mm aan de binnenkant
overlappen.
- Markeer de richting van de luchtkanaalmond aan de binnenkant
door de bovenkant van de Ø125 buis te markeren.
- Lijm de wandflens op de Ø125 buis terwijl u deze tegelijkertijd
tegen de muur drukt.
- Snijd de eerste Ø80 PVC-buis (rep.e) af op (A + X - 30 mm).
- Snijd de eerste geïsoleerde verlengbuis (rep.b) af op (A - 255
mm).
- Steek de eerste Ø80 PVC-buis in de eerste geïsoleerde
verlengbuis.
- Bevestig de eerste geïsoleerde verlengbuis aan de eerste
geïsoleerde elleboog met behulp van een verbindingshuls (rep.c).

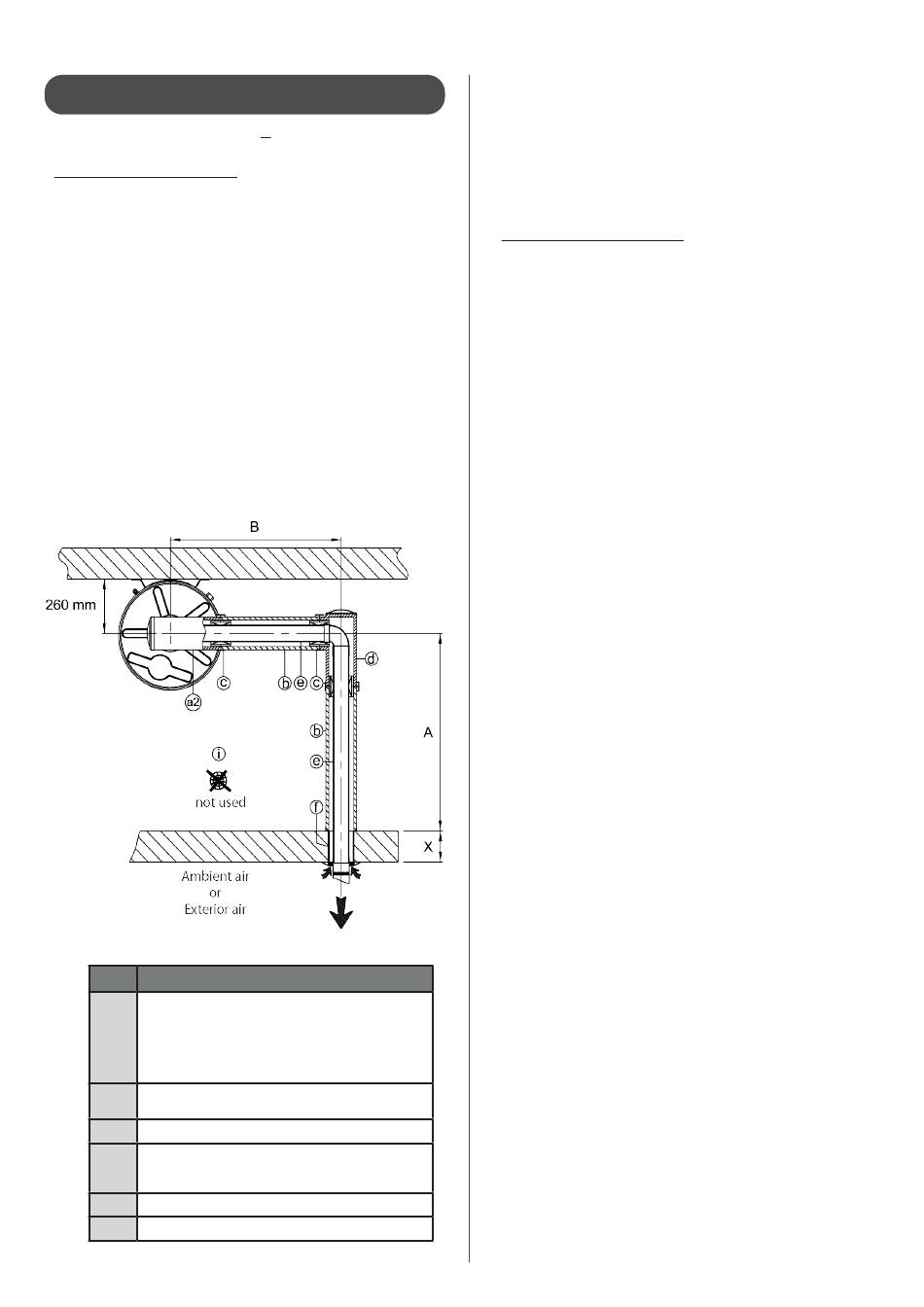

Bovenaanzicht
Rep.
Geïsoleerd zijdelings of verticaal Ø80/125 - 975 mm
luchtkanaal
(luchtkanaalmond + Ø125 wandverbinding + F155/
a2
F125 wandflens + Ø125 geïsoleerde elleboog
[bruikbare lengte 875 mm] + Ø80 F/F PVC-elleboog +
afdekking voor geïsoleerde elleboog)
Geïsoleerde verlenging, lateraal of verticaal, Øinw
b
125, 2,2 meter lang
c
1 verbindingshuls voor geïsoleerde verlengbuis
Geïsoleerde elleboog Ø80/125 voor luchtkanaal
d
(Ø125 geïsoleerde elleboog + Ø80 F/F PVC-elleboog +
afdekking voor geïsoleerde elleboog)
e
Ø80 PVC buis
f
Ø125 PVC buis
-
installaterus
rep.a2
(
Omschrijving
WARMTEPOMPBOILER 100 - 150L LUCHT/WATER
- Verwijder de afdekkappen van de eerste geïsoleerde elleboog.
- Steek de eerste Ø80 PVC-elleboog in de basis van de eerste
geïsoleerde elleboog en bevestig deze aan de Ø80 PVC-buis
(breng een beetje silicone aan zodat de montage bij elkaar blijft).
)
- Steek het andere uiteinde van de Ø80 PVC-buis in de
luchtkanaattlmond. De eerste geïsoleerde verlengbuis moet
tegelijkertijd in de wandflens worden bevestigd.
• VOOR ONDERDEEL «B»:
- Snijd de tweede Ø80 PVC-buis (rep.e) af op (B - 150 mm).
- Snijd de tweede geïsoleerde verlengbuis (rep.b) af op (B - 985 mm.
- Steek de tweede Ø80 PVC-buis in de geïsoleerde verlengbuis.
- Bevestig de tweede geïsoleerde verlengbuis aan de eerste geïsoleerde
elleboog met behulp van de tweede verbindingshuls (rep.c).
- Steek het uiteinde van de tweede Ø80 PVC-buis in de eerste Ø80 PVC-
elleboog (breng een beetje silicone aan zodat de montage bij elkaar
blijft).
- Verwijder de afdekkappen van de tweede geïsoleerde elleboog
- Bevestig de tweede geïsoleerde verlengbuis aan de tweede
geïsoleerde elleboog met behulp van de derde verbindingshuls
(rep.c).
- Steek de tweede Ø80 PVC-elleboog in de basis van de tweede
geïsoleerde elleboog en bevestig deze aan de tweede Ø80 PVC-buis
(breng een beetje silicone aan zodat de montage bij elkaar blijft).
- Steek de tweede Ø80 PVC-elleboog in de luchtuitlaat van het apparaat
en de geïsoleerde elleboog in de luchtingang.
- Plaats de afdekkappen terug op beide geïsoleerde ellebogen.
- Plaats bevestigingsklemmen op intervallen van ongeveer 2 meter
langs de geïsoleerde verlengbuis.
-
