Dimplex Edel 100L Installatiehandleiding pagina 16
Lucht/water wandgemonteerde warmtepompboiler
• Snijd de Ø125 PVC-buis (rep.f) op (X + 25mm).
• Lijm deze in het luchtkanaalmondstuk.
• Positioneer de Ø125 muurverbinding.
• Voer het samengestelde luchtkanaalmondstuk van buitenaf door
de muur.
• Richt het luchtkanaalmondstuk naar boven zoals aangegeven op
het diagram.
• De Ø125 PVC-buis moet aan de binnenkant ongeveer 25mm
overlappen.
• Markeer de richting van het luchtkanaalmondstuk aan de
binnenkant door de bovenkant van de Ø125 buis te markeren.
• Lijm de muurflens op de Ø125 buis terwijl je deze tegelijkertijd
tegen de muur drukt.
• Snijd de Ø80 PVC-buis (rep.e) op (A + X - 30mm).
• Snijd het geïsoleerde luchtkanaal (rep.a2) op (A - 205mm).
• Snijd de geïsoleerde bocht (lengte 975mm) op (A - 5mm).
• Verwijder de afdekdelen van de geïsoleerde bocht.
• Plaats de Ø80 PVC-bocht in de basis van de geïsoleerde bocht en
bevestig deze aan de Ø80 PVC-buis (breng een beetje siliconen
aan zodat de assemblage bij elkaar blijft).
• Bevestig het andere uiteinde van de Ø80 buis in het
luchtkanaalmondstuk. De geïsoleerde bocht moet tegelijkertijd in
de muurflens worden bevestigd.
• Plaats de Ø80 PVC-bocht in de luchtuitlaat van het apparaat en de
geïsoleerde bocht in de luchtinlaat.
• Plaats de afdekdelen terug op de geïsoleerde bocht.

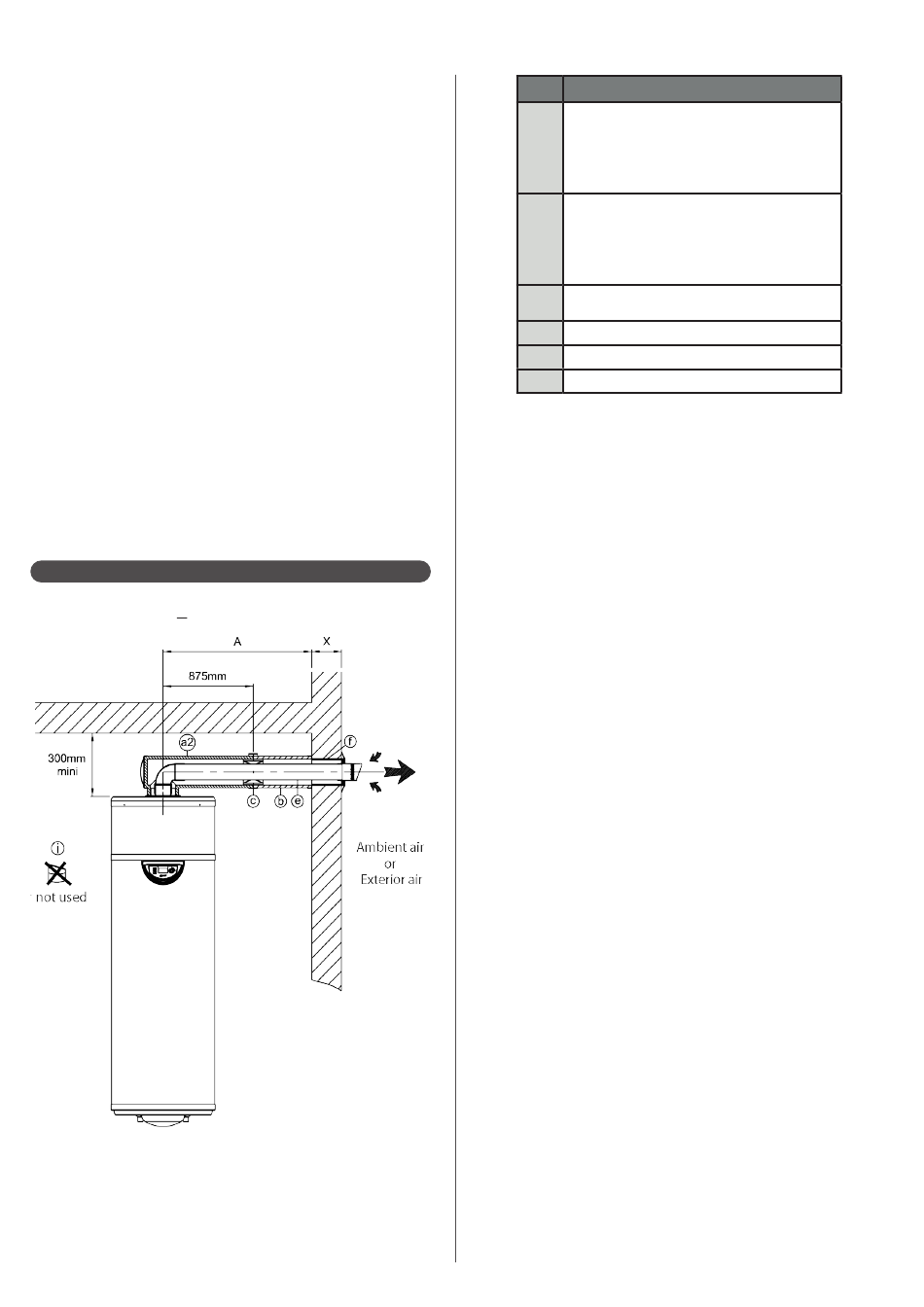

5.2.2.3 - Zijdelingse luchtkanalen
A + X < 5m en A > 875mm
16
-
installaterus
Vooraanzicht
WARMTEPOMPBOILER 100 - 150L LUCHT/WATER
Rep.
Achter- of verticaal geïsoleerd luchtkanaal Ø80/125
- 355mm lang
(luchtkanaalmondstuk + Ø125 muurverbinding +
a1
F155/F125 muurflens + Ø125 geïsoleerde bocht
[bruikbare lengte 255mm] + Ø80 F/F PVC-bocht +
afdekking voor geïsoleerde bocht)
Geïsoleerd zij- of verticaal luchtkanaal Ø80/125 -
975mm lang
(luchtkanaalmondstuk + Ø125 muurverbinding +
a2
F155/F125 muurflens + Ø125 geïsoleerde bocht
[bruikbare lengte 875mm] + Ø80 F/F PVC-bocht +
afdekking voor geïsoleerde bocht)
Zij- of verticaal Øint 125, 2,2m lang geïsoleerd
b
verlengstuk
c
1 koppelingsmof voor geïsoleerd verlengstuk
e
Ø80 PVC buis
f
Ø125 PVC buis
• Snijd de Ø125 PVC-buis (rep.f) op (X + 25mm).
• Lijm deze in het luchtkanaalmondstuk.
• Positioneer de Ø125 muurverbinding.
• Voer het samengestelde luchtkanaalmondstuk van buitenaf door
de muur.
• Richt het luchtkanaalmondstuk naar boven zoals aangegeven op
het diagram.
• De Ø125 PVC-buis moet aan de binnenkant ongeveer 25mm
overlappen.
• Markeer de richting van het luchtkanaalmondstuk aan de
binnenkant door de bovenkant van de Ø125 buis te markeren.
• Lijm de muurflens op de Ø125 buis terwijl je deze tegelijkertijd
tegen de muur drukt.
• Snijd de Ø80 PVC-buis (rep.e) op (A + X - 30mm).
• Snijd het geïsoleerde verlengstuk (rep.b) op (A - 875mm).
• Steek de Ø80 PVC-buis in het geïsoleerde verlengstuk.
• Bevestig het geïsoleerde verlengstuk aan de geïsoleerde bocht
met een koppelingsmof (rep.c).
• Verwijder de afdekdelen van de geïsoleerde bocht.
• Plaats de Ø80 PVC-bocht in de basis van de geïsoleerde bocht en
bevestig deze aan de Ø80 PVC-buis (breng een beetje siliconen
aan zodat de assemblage bij elkaar blijft).
• Bevestig het andere uiteinde van de Ø80 buis in het
luchtkanaalmondstuk. De geïsoleerde bocht moet tegelijkertijd in
de muurflens worden bevestigd.
• Plaats de Ø80 PVC-bocht in de luchtuitlaat van het apparaat en de
geïsoleerde bocht in de luchtinlaat.
• Plaats de afdekdelen terug op de geïsoleerde bocht.
• Plaats bevestigingsklemmen met tussenpozen van ongeveer 2
meter op het geïsoleerde verlengstuk.
Omschrijving
-
