Dimplex Edel 100L Installatiehandleiding pagina 18
Lucht/water wandgemonteerde warmtepompboiler

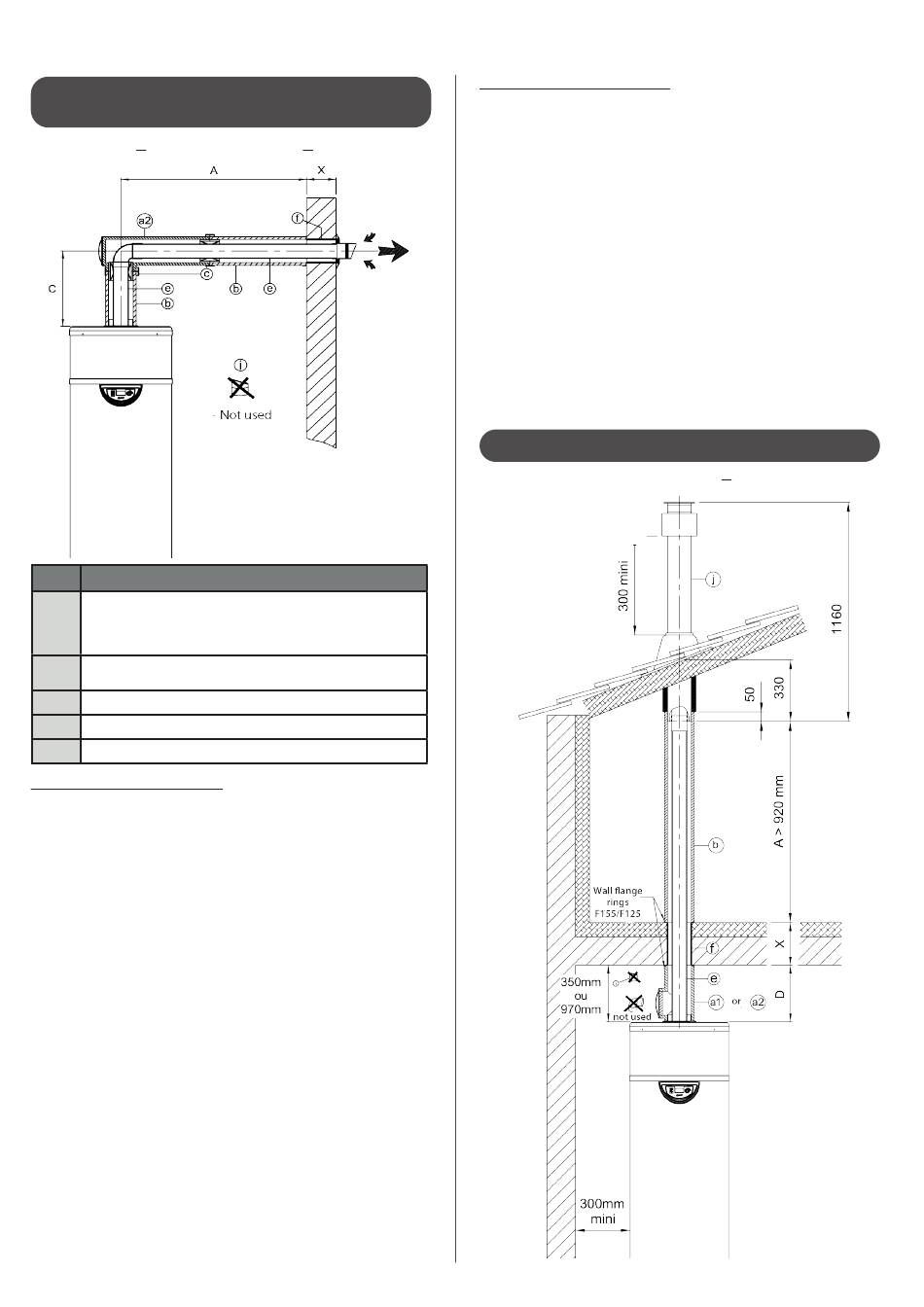

5.2.2.5 - Zijdelinkse luchtkanalen boven het
apparaat
A < 0,88m and A + C + X < 5m
Voorbeeld gebruikt een geïsoleerd luchtkanaal van 975 mm
Vooraanzicht
Rep.
Geïsoleerd zij- of verticaal luchtkanaal Ø80/125 - 975 mm
(luchtkanaalmondstuk + Ø125 muurverbinding + F155/F125
a2
muurflens + Ø125 geïsoleerde bocht [bruikbare lengte 875 mm]
+ Ø80 F/F PVC-bocht + afdekking voor geïsoleerde bocht)
Zijdelings of verticaal Øint 125, geïsoleerde verlenging van
b
2,2 meter
c
1 koppelingsmof voor geïsoleerde verlengingsbuis
e
Ø80 PVC buis
f
Ø125 PVC buis
• VOOR ONDERDEEL «A»:
- Snijd de Ø125 PVC-buis (rep.f) op (X + 25mm).
- Lijm deze in het luchtkanaalmondstuk.
- Positioneer de Ø125 muurverbinding.
- Voer het samengestelde luchtkanaalmondstuk van buitenaf door
de muur.
- Richt het luchtkanaalmondstuk omhoog zoals aangegeven op het
diagram.
- De Ø125 PVC-buis moet aan de binnenkant ongeveer 25mm
overlappen.
- Markeer de richting van het luchtkanaalmondstuk aan de
binnenkant door de bovenkant van de Ø125 buis te markeren.
- Lijm de muurflens op de Ø125 buis terwijl je deze tegelijkertijd
tegen de muur drukt.
- Snijd de eerste Ø80 PVC-buis (rep.e) op (A + X - 30mm).
- Snijd de eerste geïsoleerde verlengingsbuis (rep.b) op (A -
875mm).
- Steek de eerste Ø80 PVC-buis in de eerste geïsoleerde
verlengingsbuis.
- Bevestig de eerste geïsoleerde verlengingsbuis aan de eerste
geïsoleerde bocht met een koppelingsmof (rep.c).
- Verwijder de afdekdelen van de geïsoleerde bocht van 975 mm
lang.
- Steek de eerste Ø80 PVC-bocht in de basis van de eerste
geïsoleerde bocht en bevestig deze aan de Ø80 PVC-buis (breng
een beetje siliconen aan zodat de assemblage bij elkaar blijft).
- Plaats het andere uiteinde van de Ø80 PVC-buis in het
luchtkanaalmondstuk. De eerste geïsoleerde verlengingsbuis
moet tegelijkertijd in de muurflens worden bevestigd.
18
-
installaterus
rep.a2
(
Omschrijving
WARMTEPOMPBOILER 100 - 150L LUCHT/WATER
• VOOR ONDERDEEL «C»:
- Verwijder de Ø80 PVC-buis (lg 140mm) die zich bevindt op de
luchtuitlaat van het apparaat.
- Snijd de tweede Ø80 PVC-buis (rep.e) op (C-65mm).
- Snijd de tweede geïsoleerde verlengingsbuis (rep.b) op
)
(C-110mm).
- Steek de tweede Ø80 PVC-buis in de geïsoleerde
verlengingsbuis.
- Bevestig de tweede geïsoleerde verlengingsbuis aan de eerste
geïsoleerde bocht met behulp van de tweede koppelingsmof
(rep.c).
- Steek het uiteinde van de tweede Ø80 PVC-buis in de Ø80 PVC-
bocht (breng een beetje siliconen aan zodat de assemblage bij
elkaar blijft).
- Plaats de tweede Ø80 PVC-buis op de luchtuitlaat van het
apparaat en de tweede geïsoleerde verlengingsbuis op de
luchtingang.
- Vervang de afdekdelen op de geïsoleerde bocht.
- Plaats klemmen op intervallen van ongeveer 2 meter op de
geïsoleerde verlengingsbuis.
5.2.2.6- Verticale buizen Ø80/125
X + D + A + 0,33 < 5m
-
handleiding
Fig.1
