Dimplex Edel 100L Installatiehandleiding pagina 20
Lucht/water wandgemonteerde warmtepompboiler

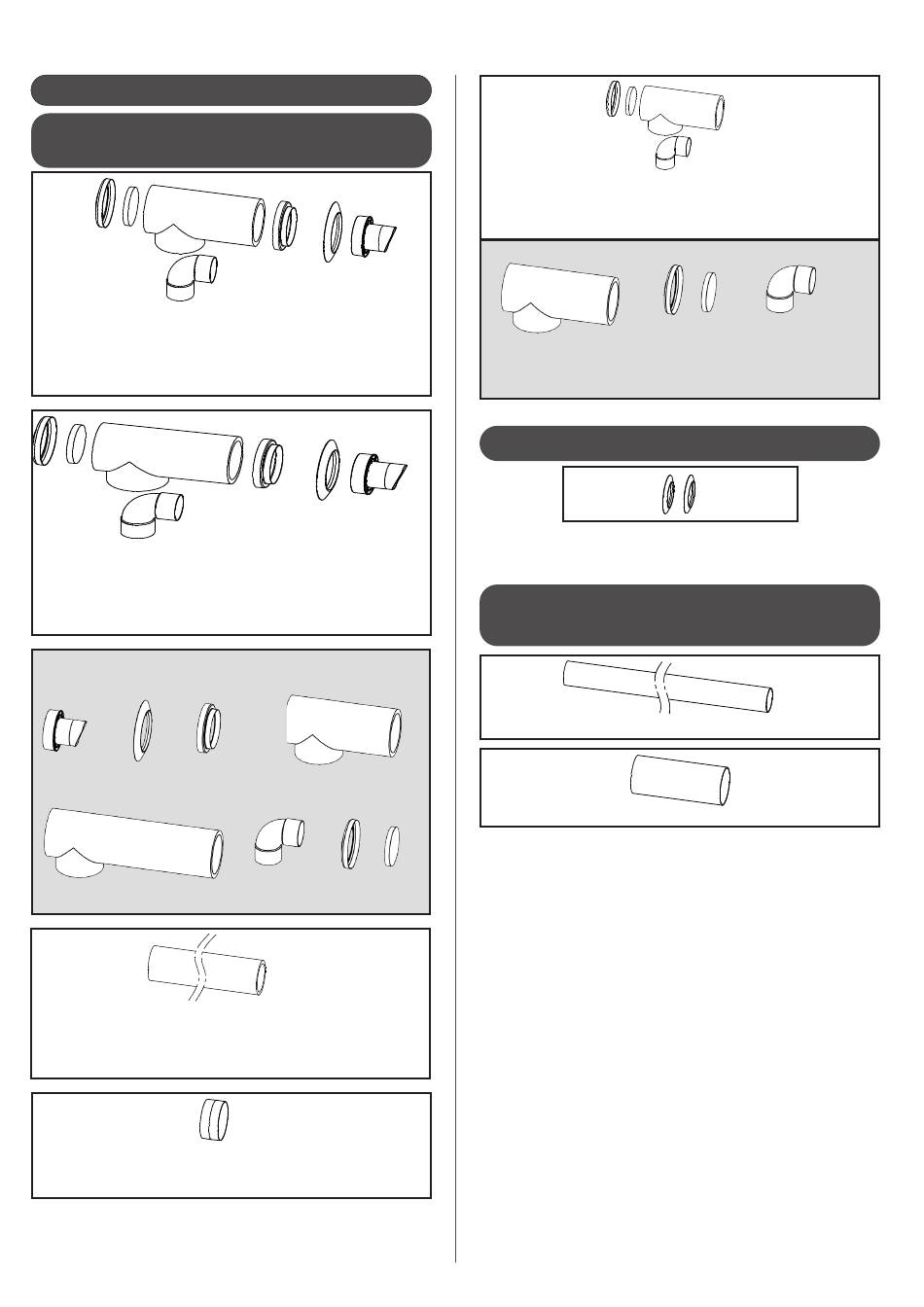

5.2.3- Luchtbuizen accessoires
5.2.3.1 - Voor aansluiten van luchtkanalen op
omgevings- of buitenlucht
Geïsoleerde achterste of verticale luchtkanaal Ø80/125 lengte
355mm (-rep.a1-)
inclusief: luchtkanaalmondstuk + muurkoppeling Ø125 +
muurflens + geïsoleerde elleboog Ø125 lengte 355mm + PVC
elleboog Ø80 F/F + onderdelen voor geïsoleerde elleboog
Geïsoleerd zijdelings of verticaal luchtkanaal Ø80/125 lengte
975mm (-rep.a2-)
inclusief: luchtkanaalmondstuk + muurkoppeling Ø125 +
muurflens + geïsoleerde elleboog Ø125 lengte 975mm + Ø80 F/F
PVC elleboog + onderdelen voor geïsoleerde elleboog
Details voor «luchtkanaal» opties
muur
Ø125 muur
uitlaat
koppeling
Geïsoleerde elleboog Ø125
lengte 975mm
Geïsoleerde verlengbuis Øinw: 125 lengte: 2,2m
(-rep.b- x1 stuk)
Geïsoleerde verlengbuis Øinw: 125 lengte: 2,2m
(-rep.b- x8 stuks)
1 verbindingsmof voor verlengbuis om te verbinden met
geïsoleerde verlengbuis of geïsoleerde elleboog
20
-
installaterus
muur
Geïsoleerde elleboog Ø125
flens
lengte 355mm
+
Onderdelen
Ø80 F/F PVC
elleboog
geïsoleerde
elleboog
WARMTEPOMPBOILER 100 - 150L LUCHT/WATER
Geïsoleerd elleboogset Ø80/125 voor luchtkanaal
inclusief: Ø125 geïsoleerde elleboog + onderdelen voor
geïsoleerde elleboog + Ø80 F/F PVC elleboog
Onderdelen
voor geïsoleerde
Geïsoleerde elleboog Ø125
lengte 355mm
5.2.3.2 - Voor aansluiten op Ø80 PVC buis
2 muurflenzen Ø80
-rep.h-
(
5.2.3.3 - Essentiele accessoires voor luchtbuis
of luchtuitlaat aansluiting met behulp
van een Ø80 PVC
Ø80 PVC buis (niet gespecificeerd)
Ø125 PVC buis (niet gespecificeerd)
+
PVC-elleboog
Ø80 F/F
elleboog
)
-
