Als de stroom >0.3mA is, is de anode operationeel; als de stroom
<0.3mA is, controleer de anode visueel.

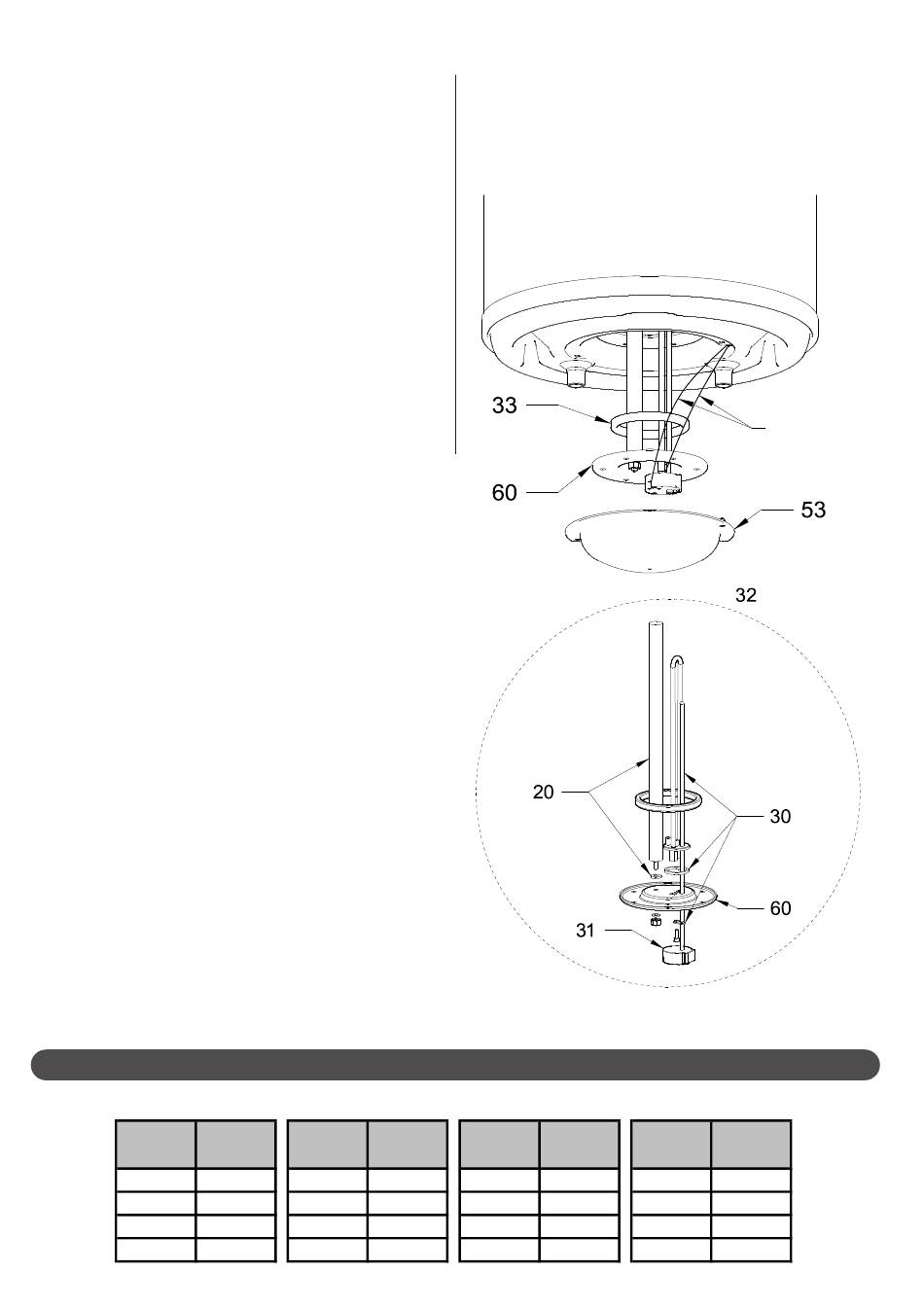

Toegang tot de anode, het verwarmingselement en het reinigen
van de tank:
• Tap het apparaat af met behulp van het afvoerventiel dat op de
koudwaterinlaat is geïnstalleerd.
• Demonteer de onderste plastic kap (rep.53).
• Koppel het elektrische verwarmingselement los (rep.30) (fase en
neutraal).
• Verwijder de onderste flens (rep.60) die het verwarmingselement
en de anode ondersteunt.
• Inspecteer de primaire anode (rep.20) op het smalste punt. Deze
diameter moet meer dan 15 mm zijn.
• Vervang de anode als de diameter minder dan 15 mm is (de
diameter van een nieuwe anode is 26 mm).
• Om de primaire anode te vervangen, draai de zelfborgende moer
en ring los en verwijder de primaire anode met de afdichting.
• Plaats de nieuwe anode met een nieuwe afdichting en draai de
zelfborgende moer en ring vast.
• Om het verwarmingselement te vervangen: verwijder de aquastaat
(rep.31) door de behuizing eruit te trekken.
• Schroef de schroef en de isolatiering los die het verwarmingselement
op zijn plaats houden.
• Verwijder het verwarmingselement en de afdichting (rep.30).
• Plaats het nieuwe verwarmingselement met een nieuwe afdichting.
• Draai de schroef en de isolatiering vast.
• Plaats de aquastaat terug door de 2 lipjes op de aquastaat in
de 2 nokken op het verwarmingselement te steken die uit de
toegangsflens steken.
• Reinig de flens (rep.33) of vervang deze indien defect.
• Als de afdichting is vervangen, plaats de 6 kooi moeren en bouten
op de onderste flens zorgvuldig door ze naar beneden te duwen.
• Plaats de afdichting opnieuw op de flens (rep.33).
• Plaats de onderste flens terug.
• Sluit het verwarmingselement weer aan (fase en neutraal).
• Plaats de onderste plastic kap terug (rep.53).
7.9 - Sensor data
Alle 4 sensoren hebben dezelfde ohmse waarden.
Temp.
(°C)
-10
-5
0
5
36
-
installaterus
Résist. R
Temp.
Résist. R
(KOhms)
(°C)
(KOhms)
56,200
10
46,890
15
33,020
20
26,200
25
WARMTEPOMPBOILER 100 - 150L LUCHT/WATER
Temp.
Résist. R
(°C)
(KOhms)
20,700
30
16,350
35
12,920
40
10,000
50
Temp.
Résist. R
(°C)
(KOhms)
8,045
60
2,343
6,514
70
1,637
5,306
80
1,165
3,422
handleiding
KABELS
