5.5 - Elektrische aansluitingen
Sluit de warmtepomp voor huishoudelijk
warm water niet aan op een stroomleiding
die eerder is gebruikt voor een ketel met
automatische piek/dal-tijdregeling. De
warmtepomp voor huishoudelijk warm water
moet te allen tijde op een stroomvoorziening
zijn aangesloten en de piek/dal-tijdregeling
moet worden beheerd via de programmering op
het bedieningspaneel of door gebruik van een
onafhankelijke kabel. Aarding is verplicht.
Voeding: 230V eenfase + aarding
De stroomvoorziening moet voldoen aan de geldende
regelgeving in het land van installatie, evenals aan de NFC 15-100
norm. Een methode van ontkoppeling die zorgt voor volledige
stroomonderbreking onder Categorie III-omstandigheden moet
worden geïnstalleerd in de vaste bekabeling in overeenstemming
met de installatieregels.
Bescherm het apparaat met:
• een 10A (D-curve) all-polige stroomonderbreker met een
minimale contactopening van 3 mm.
• een beschermende 10A (D-curve) stroomonderbreker
met een 30mA differentiaal.
Als de voedingskabel beschadigd is, moet deze worden
vervangen door de fabrikant, hun servicetechnici of door een
gekwalificeerde professional om elk risico op letsel of gevaar te
vermijden.
5.5.1 - Externe besturing
Alleen een extern «droog contact»,
spanningsvrije verbinding is toegestaan.
Anders bestaat het risico op schade aan
de elektronische printplaat.
Het wordt afgeraden om de
warmtepompboiler tijdens daluren te
gebruiken om de prestaties te optimaliseren.
Het is niet nodig om de tijdschakelaar van de elektriciteitsmeter
aan te sluiten om de warmtepompboiler te programmeren
voor piek-/daluren. Het bedieningspaneel van het apparaat kan
worden gebruikt om tijdslots te programmeren voor het laten
draaien van de warmtepomp voor huishoudelijk warm water of
de elektrische back-up (zie § «Programmeren» voor dagelijkse
programmeeropties).
5.5.1.1 - Piek-/dalurencontact
Het is mogelijk om het droge contact van de elektriciteitsmeter
aan te sluiten op de warmtepompboiler zonder programmering
vanaf het bedieningspaneel.
- Schakelaar open
- Schakelaar gesloten
Het niveau van belastingsafschakeling kan worden gekozen vanaf
het bedieningspaneel van het apparaat (zie § PROGDALUU).
Standaard werkt de elektrische weerstand niet tijdens piekuren.
24
-
installaterus
= Daluren
= Normale werking
WARMTEPOMPBOILER 100 - 150L LUCHT/WATER

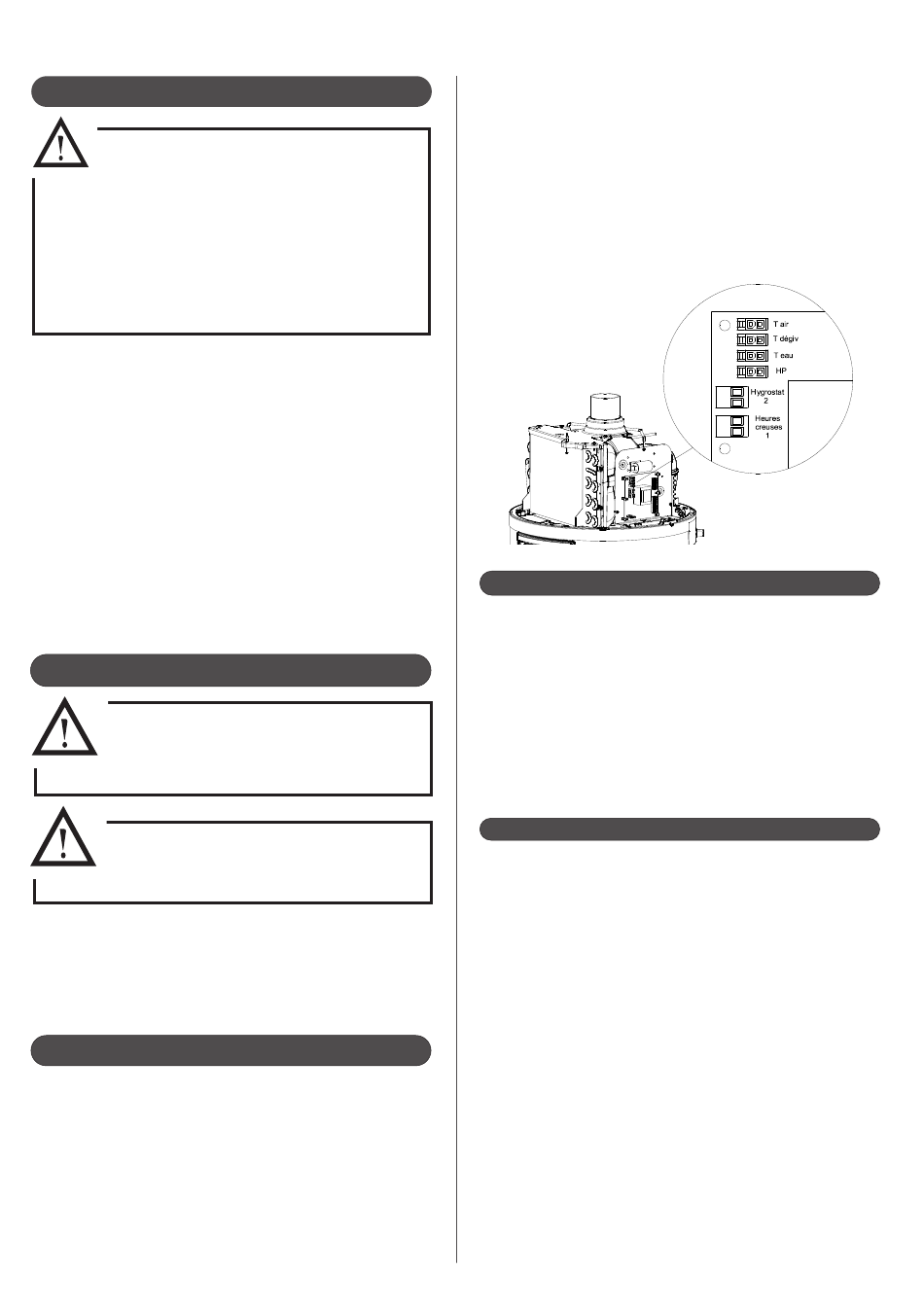

• Verwijder de afdekking en de omhuizing.
• Verwijder de beschermkap van de elektronische printplaat.
• Voer een 0,75 mm² tweedraads kabel met metalen uiteinden
door een wartel aan de achterkant van het apparaat en breng
het uiteinde van de kabel naar de elektronica printplaat. Het
andere uiteinde van de kabel moet worden aangesloten op de
tijdschakelaar.
• Voer de tweedraads kabel door een doorvoertule van de elektronica
box.
• Sluit de tweedraads kabel aan op «Input 1» aangegeven op de
elektronica printplaat, nadat de bestaande rode brug is verwijderd.
5.5.1.2 - Gecontroleerde ventilatie
De warmtepomp voor huishoudelijk warm water kan worden
gebruikt om een ruimte continu te ventileren, zelfs als de
verwarmingscyclus is voltooid.
Om de ventilator te stoppen, sluit u een timer aan op
een vochtsensor. Gebruik dezelfde procedure als voor de
tijdschakelaar, maar sluit de 2-aderige kabel aan op «Input 2» op
het elektronische bord.
- Schakelaar open = de ventilator zal niet werken
- Schakelaar gesloten = de ventilator zal werken
• Stel de regelaar in op «Externe besturingsventilatiemodus»:
vent . modus 3.
5.5.1.3 - Contact elektriciteitsleverancier
Om te voorkomen dat de elektrische back-up tijdens piekuren
werkt, sluit u het droge contact van de elektriciteitsmeter aan op
terminal 1.
- Schakelaar open = Back-up mag niet werken
- Schakelaar gesloten = Back-up mag werken
Door belastingniveau 0 of 1 te kiezen (zie § «Piek-/
dalurencontact»), stopt u alleen de elektrische back-up van
werken (Piek-/dalurencontact= 1) of de warmtepomp en de
elektrische back-up van werken (Piek-/dalurencontact = 0).
• Leid een 2-aderige kabel van 0,75 mm² met metalen uiteinden
door een kabelwartel aan de achterkant van het apparaat en
leid het uiteinde van de kabel naar het elektronica bord. Het
andere uiteinde van de kabel moet worden aangesloten op de
tijdschakelaar.
• Voer de 2-aderige kabel door een doorvoer van de elektronica
doos.
• Sluit de 2-aderige kabel aan op «Input 1» aangegeven op
de elektronica kaart, nadat u de bestaande rode brug heeft
verwijderd.
-
