Lucht/water wandgemonteerde warmtepompboiler
5.1.5 - Opties
5.1.5.1 - Tripod voor plaatsing op de vloer
Tripod met verstelbare
hoogte van 300 tot
515mm

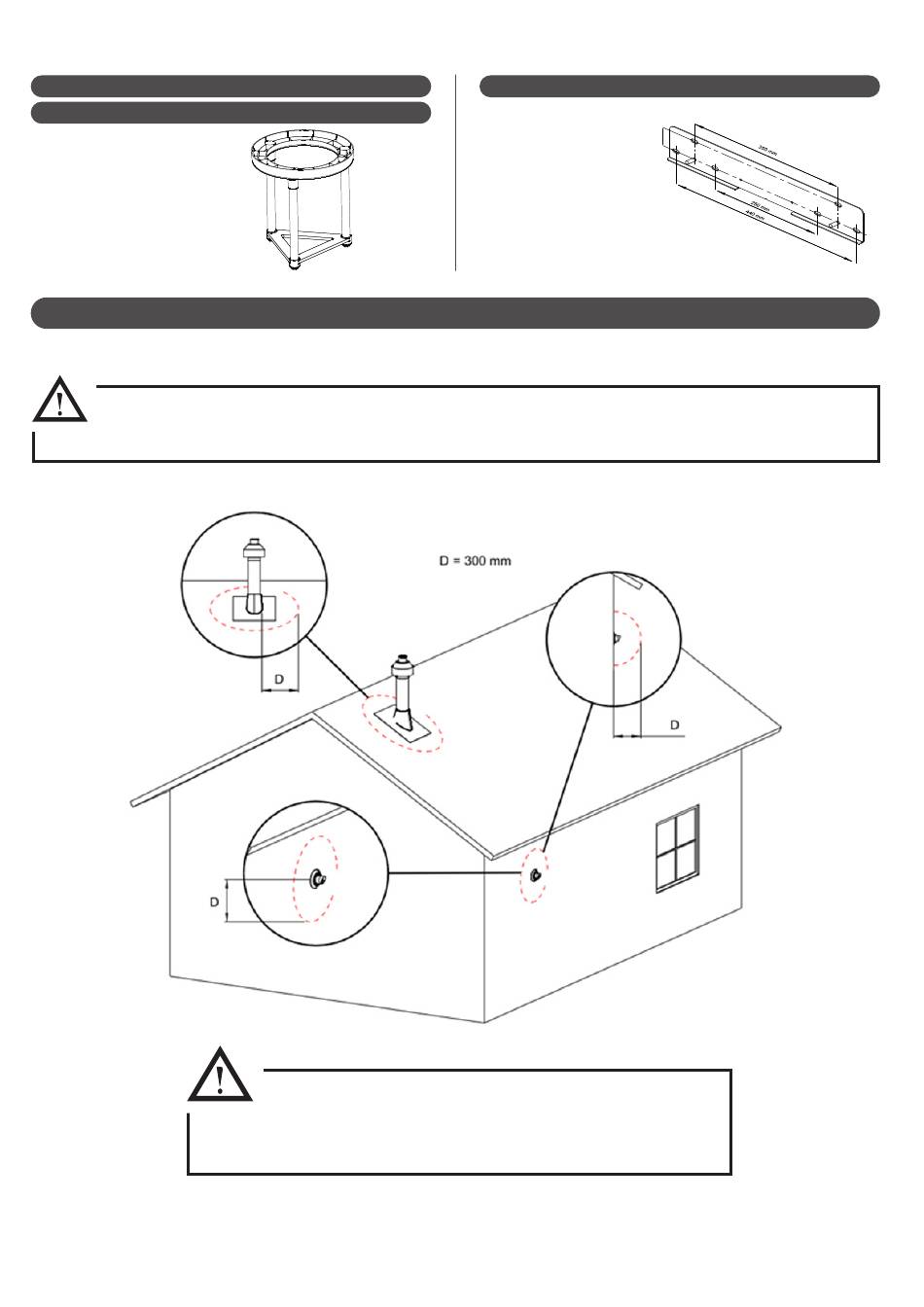

5.2 - Luchtbuizen
De warmtepompboiler kan warmte terugwinnen uit buitenlucht of omgevingslucht van onverwarmde ruimtes dankzij zijn horizontale Ø80/125
concentrische luchtkanaal.
Om het verwijderen van de kap voor onderhoud aan het apparaat mogelijk te maken,
altijd de Ø80 PVC pijp en het geïsoleerde 125mm T-stuk (of verlengstuk) zonder te lijmen
vastzetten, zowel op het apparaat als op de behuizing van het apparaat.
In het geval van een verticale luchtkanaalinstallatie moet de terminal zich minimaal 300mm boven het dak bevinden waardoor het passeert.
Er mogen geen obstakels binnen 300mm van het luchtkanaal aanwezig zijn.
12
-
installaterus
Het is verboden om de warmtepompboiler aan te sluiten op
hetzelfde kanaal als MV / WTW boxen.
Het is verboden om meerdere warmtepompboilers aan te sluiten op
een gemeenschappelijk kanaal.
WARMTEPOMPBOILER 100 - 150L LUCHT/WATER
5.1.5.2 - Muurbeugels
100 l ref: D730017 x1
150 l ref: D730018 x2
-
handleiding
