Door een veranderende weerstandswaarde wordt de actuele be-
drijfsmodus omgeschakeld
(Tab.
drijfsmodus werk zolang het externe schakelcontact gesloten is.
De bedrijfsmodus heeft effect op het directe circuit van de A2 F en
op alle andere verwarmingscircuits die optioneel op dit apparaat zijn
aangesloten.
De op het display van de regeling aangegeven bedrijfsmodus kan
hierbij van de door de stand van een draaischakelaar
veerde bedrijfsmodus verschillen.
Een door het externe schakelcontact geactiveerde bedrijfsmodus
wordt op het display van de regeling door "EXT.", gevolgd door het
symbool van de bedrijfsmodus aangegeven (zie de gebruikshandlei-
ding van de regeling).
Als er speciale functies als bijv. "Manueel" zijn geactiveerd, wordt de
ingang niet geanalyseerd.

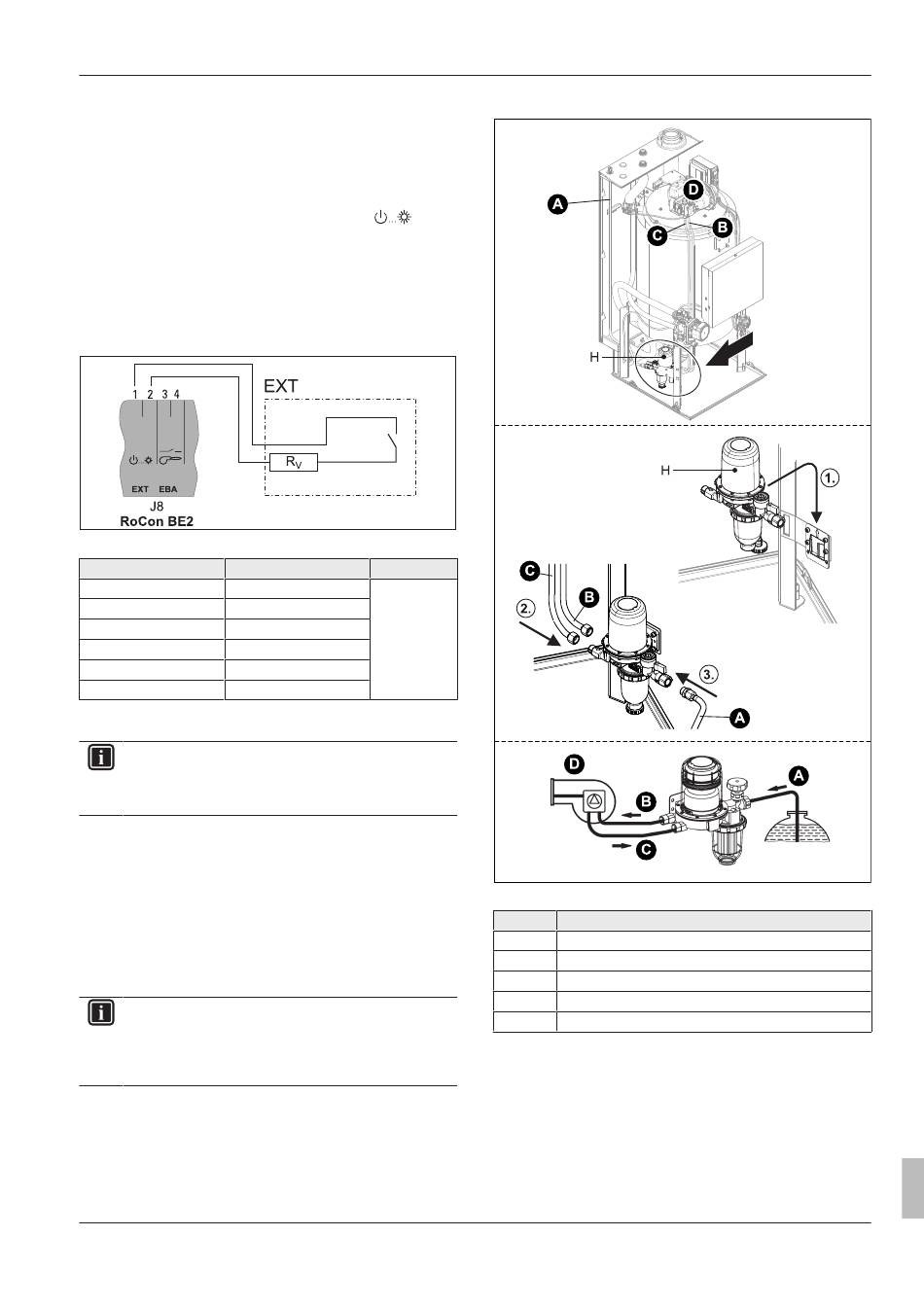

Afb 4-17
Aansluiting EXT-schakelcontact
Modus
Standby
Verwarmen
Nachtverlaging
Zomer
Automatisch 1
Automatisch 2
Tab. 4-11 Weerstandswaarden voor de analyse van het EXT-sig-
naal
INFORMATIE
Bij weerstandswaarden van groter dan de waarde voor
„Automatisch 2" wordt er met de ingang geen rekening ge-
houden.
4.8
Olieleiding aansluiten
4.8.1
Belangrijke aanwijzing voor de
olieaansluiting
Olieaansluiting
▪ De olieaansluiting conform de plaatselijke voorschriften
(DIN 4755) in het één-streng-systeem met een aan de zuigzijde
gemonteerd ontluchtingsoliefilter uitvoeren.
INFORMATIE
Wij adviseren het gebruik van stookolie EL zwavelarm om
een maximaal rendement te verkrijgen en het onderhouds-
werk minimaal te houden. Biologische stookolie kan bijge-
mengd worden.
Daikin/ROTEX A2 F
Olieverbrandingsketel A2 F
008.1546499_02 – 04/2018 – NL
4-11). Het omschakelen van de be-
geacti-
Weerstand RV
Tolerantie
< 680 Ω
± 5%
1200 Ω
1800 Ω
2700 Ω
4700 Ω
8200 Ω
4
4.8.2
Oliefilter aansluiten
Afb 4-18
Oliefilter aansluiten
Pos.
Omschrijving
A
Stookolieleiding
B
Stookolie-zuigleiding
C
Stookolie-retourleiding
D
Oliebrander
h
Olielfilter
Tab. 4-12 Legenda bij
Afb 4-18
1
Oliefilter (pos. H) aanbrengen
2
Zuigleiding stookolie (pos. B) een retourleiding stookolie van de
oliebrander (pos. D) aansluiten. Let er hierbij op dat de zuiglei-
ding voor de stookolie en de retourleiding van de stookolie niet
worden verwisseld.
3
Stookolieleiding (pos. A) aansluiten.
Plaatsing en installatie
Installatie- en gebruikshandleiding
27
