Inhoudsopgave
6
Regeling en elektronische
componenten
6.1
Bedieningselementen op het
schakelpaneel van de ketel
INFORMATIE
De A2 F is met de regeling RoCon BF uitgevoerd. De inge-
bouwde digitale regeling dient voor de aansturing van een
rechtstreeks verwarmingscircuit en van een optioneel spe-
ciaal boilerlaadcircuit.
Hij kan met toebehorencomponenten veelzijdig worden uit-
gebreid.
Een nauwkeurige beschrijving staat in de documentatie
"Regeling RoCon BF".

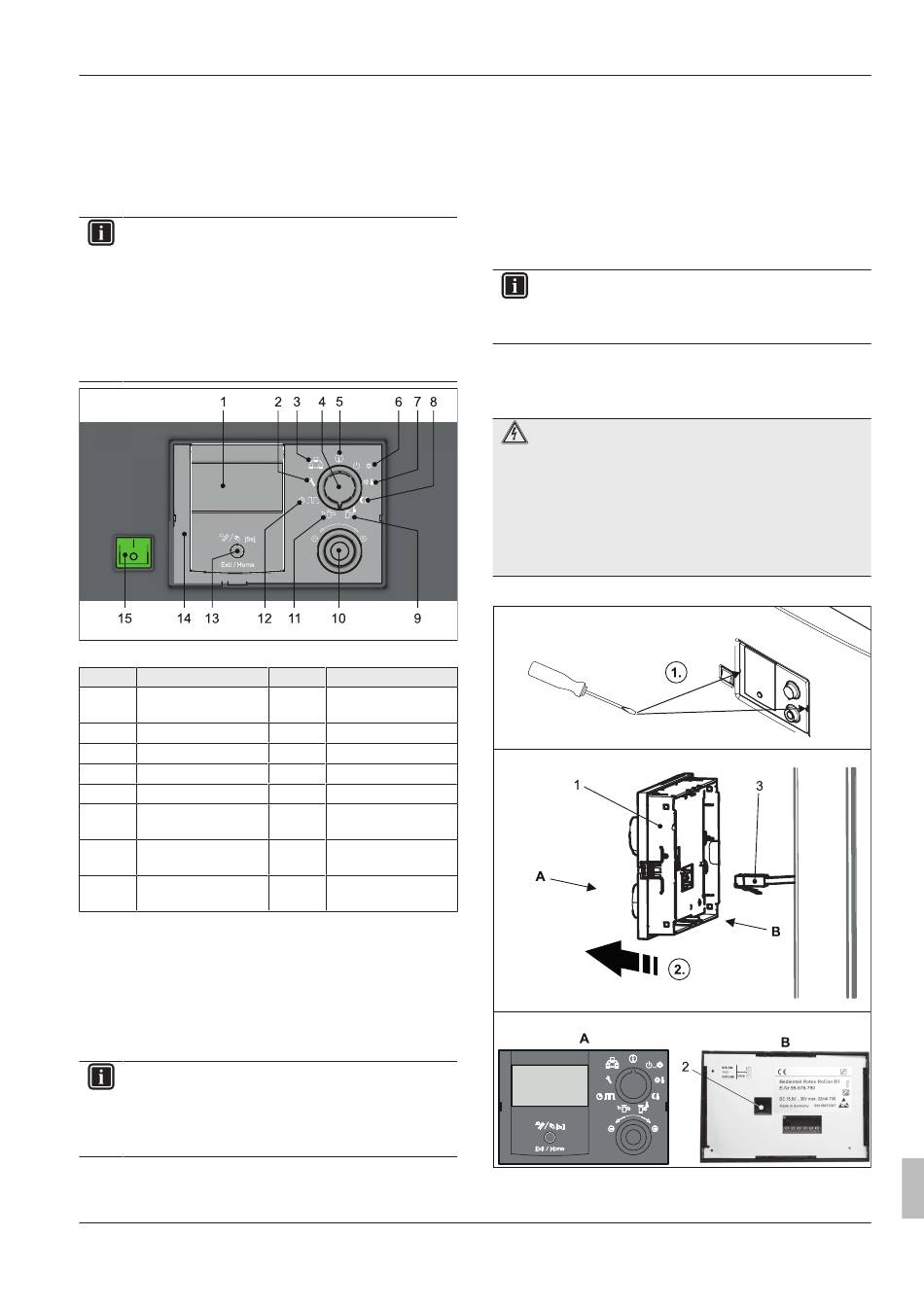

Afb 6-1
Bedieningselementen op het schakelpaneel van de ketel
Pos.
Omschrijving
1
Display met tekst
2
Stand: Configuratie
3
Stand: prog op afstand 11
4
Draaischakelaar
5
Stand: Info
6
Stand: Modus
7
Stand: Temp setpunt
Dag
8
Stand: Temp setpunt
Nacht
Tab. 6-1
Legenda bij
Afb 6-1
Netschakelaar
In- en uitschakelen van de A2 F. Bij een ingeschakeld verwarmings-
systeem (netschakelaar op I) is het display verlicht.
Bedieningsgedeelte RoCon B1
Het bedieningsgedeelte is met een in kleur verlicht display met tekst
uitgevoerd.
INFORMATIE
Storingen worden over het algemeen met een foutcode en
een melding als tekst op het display aangegeven.
Voor aanwijzingen over de opheffing van storingen, zie
Hfst.
10.
De kleur van de achtergrondverlichting geeft de bedrijfsstatus en de
programmeermodus aan:
Daikin/ROTEX A2 F
Olieverbrandingsketel A2 F
008.1546499_02 – 04/2018 – NL
Pos.
Omschrijving
9
Stand: Temp setpunt
WW
10
Draaiknop
Stand: WW lading
12
Stand: Tijdprogramma
13
Exit-toets
14
Bedieningsgedeelte
RoCon B1
15
Netschakelaar
6
Regeling en elektronische componenten
Wit:
Standaardverlichting, normale bedrijfsweergave.
Rood:
Foutstatus, afhankelijk van de fout werkt de ketel met
beperkingen verder.
Groen:
Programmeermodus met exploitantautorisatie.
Blauw:
Programmeermodus met vakmanautorisatie.
Bij normale werking van de installatie moet de draaischakelaar op
"Info" staan.
Op het display van de regeling worden de belangrijkste installatie-
temperaturen en bedrijfshoedanigheden aangegeven.
INFORMATIE
Verdere aanwijzingen en een nauwkeurige beschrijving
staan vermeld in de documentatie " Regeling RoCon BF".
Deze is inbegrepen bij de levering van de A2 F.
6.2
Bedieningsgedeelte RoCon B1
vervangen
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
Stroomgeleidende onderdelen kunnen bij aanraking tot
een elektrische schok leiden en zo levensgevaarlijk letsel
en brandwonden veroorzaken.
▪ Onderbreek de stroomtoevoer (zekering, hoofdschake-
laar uitschakelen) voor u met onderhoudswerkzaamhe-
den aan het bedieningspaneel van de ketel begint. Ver-
grendel ze zodat ze niet per ongeluk opnieuw kunnen
worden aangeschakeld.
Bedieningsgedeelte demonteren
Afb 6-2
Bedieningsgedeelte demonteren/monteren
Installatie- en gebruikshandleiding
33
