Oliebrander
Noodzakelijk gereedschap: rookgasanalyseapparaat voor de bepa-
ling van het CO
/O
-gehalte in het rookgas.
2
2
Configuratie
Config. WW
Expert Config
Expert Config
Fan Max
Fan Mid
Fan Min

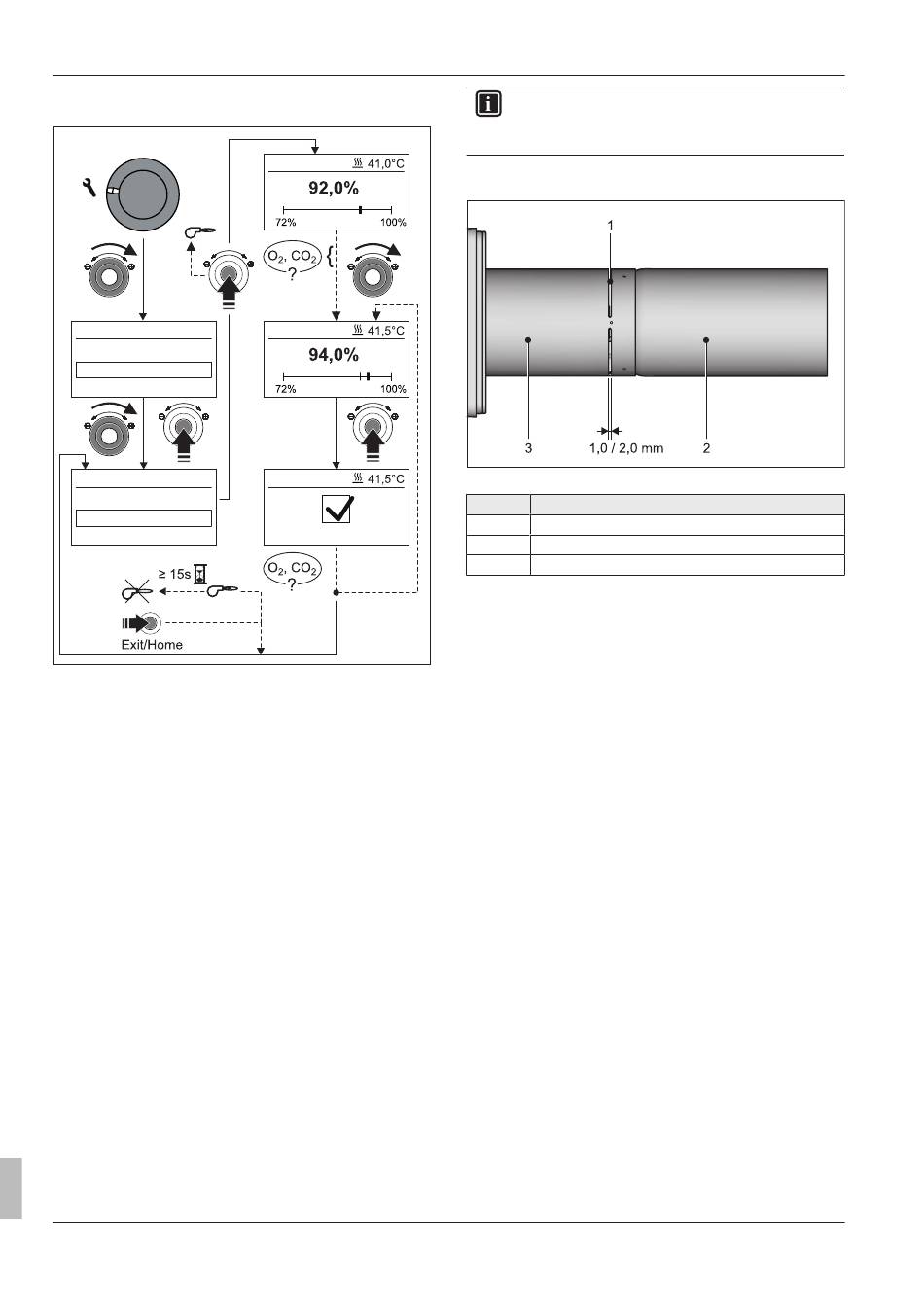

Afb 7-5
Rookgaskwaliteit instellen
1
Vakmancode invoeren (zie de meegeleverde regelingshandlei-
ding).
2
Parameterniveau „Expert Config" selecteren.
3
Zodra een van de parameters [Fan Min] ≙ P1, [Fan Mid] ≙ P2 of
[Fan Max] ≙ P3 wordt geselecteerd, start de brander met de tek-
lens opgeslagen mate aan modulatie. De branderventilator
draait met het ingestelde (procentuele) toerental.
–
Rookgaskwaliteit controleren en na stabilisatie indien nodig
het ventilatortoerental aanpassen
4
Het nieuwe toerental moet aan de regeling ingesteld en beves-
tigd worden. Hiervoor draaischakelaarstand „Configuratie" selec-
teren.
5
Parameter-instellingen [Fan Max], [Fan Min] en [Fan Mid] aan-
passen.
–
CO
boven tolerantie / O
2
ren.
–
CO
onder tolerantie / O
2
ren.
6
Instellingswijzigingen in de betreffende prestatietrappen pas uit-
voeren nadat de meetwaarde zich heeft gestabiliseerd.
7
De instelmodus van een prestatietrap kan met de „Exit"-toets
worden verlaten. Daarna binnen de 15 seconden de volgende te
controleren vermogenstrap selecteren.
8
De brander draait na het indrukken van de „Exit"-toets nog 15
seconden verder als het menu „Expert Config" niet wordt verla-
ten. Bij het verlaten van dit menu wordt de brander onmiddellijk
uitgeschakeld.
Installatie- en gebruikshandleiding
40
Fan Max
Fan Max
Fan Max
(Afb
7-5).
onder tolerantie: toerental opvoe-
2
boven tolerantie: toerental reduce-
2
Een globale instelling van de luchthoeveelheid kan aan de
hand van de waarden in tab. 20/21 worden uitgevoerd. De-
ze globale instelling vervangt echter in geen geval de fijnin-
stelling met CO
/O
-meting.
2
2
7.3.6
Recirculatieopening
Afb 7-6
Branderpijp en recirculatiespleet
Pos.
Omschrijving
1
Recirculatieopening
2
Branderpijp
3
Recirculatiebuis
Tab. 7-6
Legenda bij
Afb 7-6
De recirculatiespleet is op een vaste waarde van 1,0 mm bij A2 F
18H en 2,0 mm bij A2 F 24H en A2 F 32H ingesteld en mag niet ver-
anderd worden.
Daikin/ROTEX A2 F
Olieverbrandingsketel A2 F
008.1546499_02 – 04/2018 – NL
