7
Oliebrander
7.1
Opbouw en beknopte beschrijving

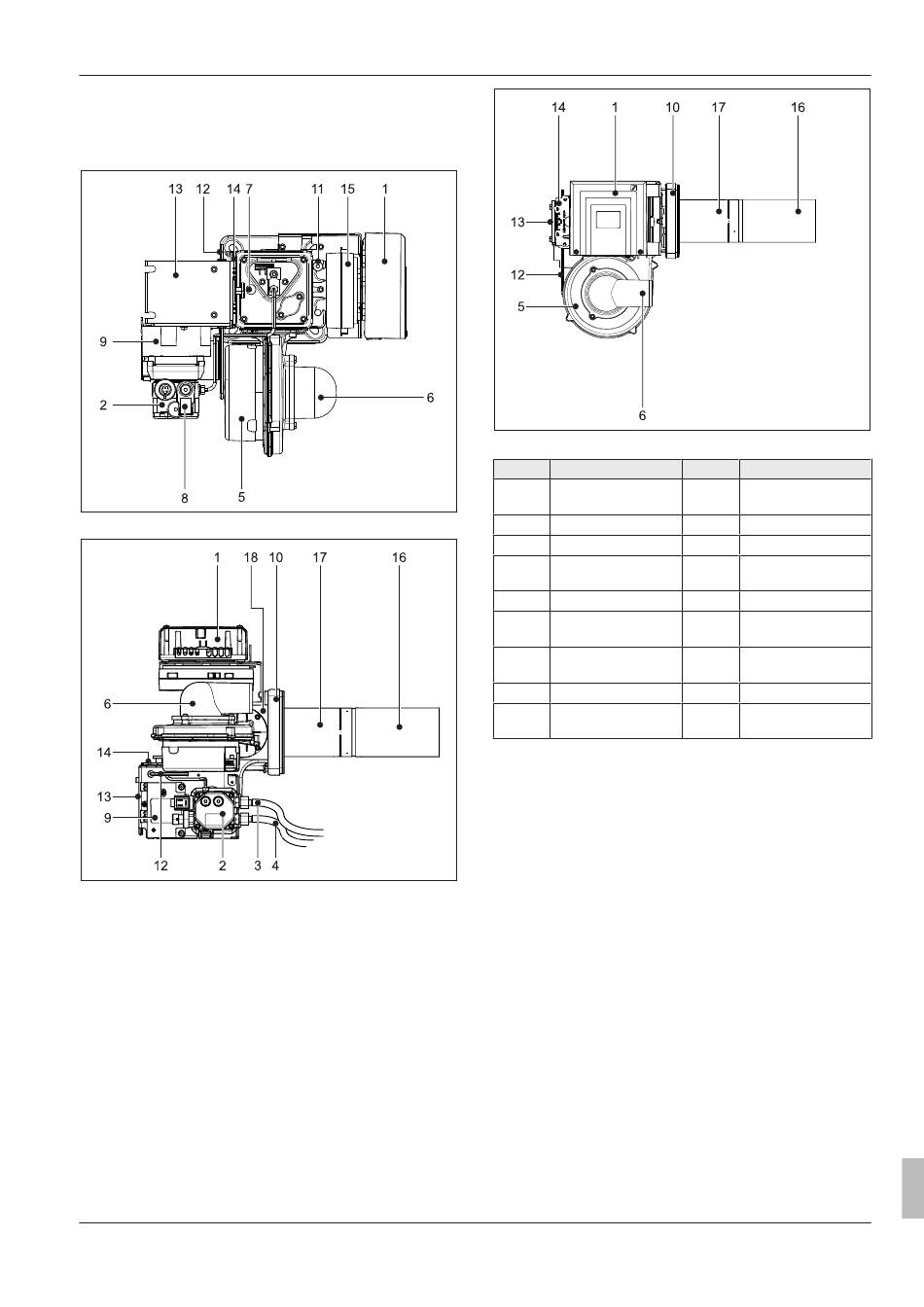

Afb 7-1
A2 F Oliebrander – aanzicht van boven
Afb 7-2
A2 F Oliebrander - zijaanzicht van links
Daikin/ROTEX A2 F
Olieverbrandingsketel A2 F
008.1546499_02 – 04/2018 – NL
Afb 7-3
A2 F Oliebrander - zijaanzicht van rechts
Pos.
Omschrijving
1
Automatische ontste-
king
2
Oliepomp
3
Stookolie-zuigleiding
4
Stookolie-retourleiding 13
5
Ventilator brander
6
Aansluiting luchttoe-
voer
7
Ventilatordruk-meet-
steunen
8
Magneetklep
9
Ontstekingstrafo met
vlambewaking
Tab. 7-1
Legenda bij
Afb 7-1
De standaard ingebouwde brander voldoet qua opbouw en werking
aan EN 267. De brander is volgens het bajonetprincipe op de bran-
derflens vergrendeld en wordt met een servicebout geborgd. De
constructie van de branderkop met interne rookgasrecirculatie maakt
een stikstofoxidearme verbranding met een hoog rendement moge-
lijk. De branderbuis is vast in de branderflens gemonteerd.
Olievoorverwarming
De stookolie wordt al tijdens de startfase opgewarmd. Daartoe scha-
kelt de ketelregeling allereerst de sproeierstangverwarming in. Zodra
de olie de opwarmtemperatuur heeft bereikt, geeft de thermostaat
van de sproeierstangverwarming het programmaverloop vrij. De op-
warmtijd bij een koude start is 2 – 3 min.
Verloop stookprogramma
Het stookprogramma wordt door de automatische ontsteking be-
waakt. Dit verloop in de volgende stappen:
1
Olievoorverwarming.
2
Elektromotor wordt gestart, voorbeluchting.
3
Ontsteking schakelt in.
4
Magneetventiel gaat open.
5
Vlamvorming.
6
Ontsteking schakelt uit.
7
Brander draait in startlast (ca. 57 %).
8
Stabilisatietijd bezig, daarna modulatie naar gewenste waarden.
7
Oliebrander
Pos.
Omschrijving
10
Branderflens met pak-
king
11
Servicebout
12
Service-inbussleutel
Houder voor service-
stand
14
Instelmal
15
Oliepomp-regeleen-
heid
16
Recirculatiebuis
17
Branderpijp
18
Sproeierraildeksel
t/m
Afb 7-3
Installatie- en gebruikshandleiding
37
