Hydraulische aansluiting
VOORZICHTIG
Wij adviseren om de A2 F met zwaartekrachtremmen van
kunststof uit te voeren. Deze zijn geschikt voor bedrijfstem-
peraturen tot max. 95 °C.
8.1
Aansluiting hydraulische systeem
INFORMATIE
Onderstaand is een selectie van de meest toegepaste in-
stallatieschema's opgenomen. Deze installatieschema's
dienen als voorbeeld. Ze vervangen in geen geval een
zorgvuldige planning van de installatie. Verdere schema´s
staan op onze website.
Verkorte be-
naming
1
Koudwaterdistributienet
2
Warmwaterdistributienet
3
Voeding ruimteverwarming
4
Afvoer ruimteverwarming
5
Mengcircuit
7
Terugslagklep, voorkomt terugstroming
7a
Circulatieremmen
3UV DHW/
3‑weg-verdeelklep (warm water/verwarming)
3UV1
3UVB1
3‑weg-mengklep (verwarming/intern ketelcircuit)
CW
Koud tapwater
DHW
Warm tapwater
DS
Druksensor
FLS
FlowSensor - meting debiet en aanvoertemperatuur
H
H
... H
Verwarmingscircuits
1,
2
m
MAG
Membraanexpansievat
MIX
3-weg-menger met aandrijfmotor
MK1
Mengergroep met hoogrendementspomp
MK2
Mengergroep met hoogrendementspomp (PWM-
geregeld)
P
Ketelcircuitpomp
K
P
Mengcircuitpomp
Mi
RoCon BF
Regeling A2 F
RoCon M1
Regeling mengcircuit
SV
Overdrukveiligheidsventiel
t
Buitenthermometer
AU
t
Boilertemperatuursensor
DHW
t
Aanvoertemperatuursensor mengcircuit
Mi
t
Thermometer van de aanvoertemperatuur
V1
t
Interne mengersensor
V2
t
Retourtemperatuursensor
R
Tab. 8-1
Afkortingen in hydraulische schema's
Daikin/ROTEX A2 F
Olieverbrandingsketel A2 F
008.1546499_02 – 04/2018 – NL
Omschrijving
8
Hydraulische aansluiting

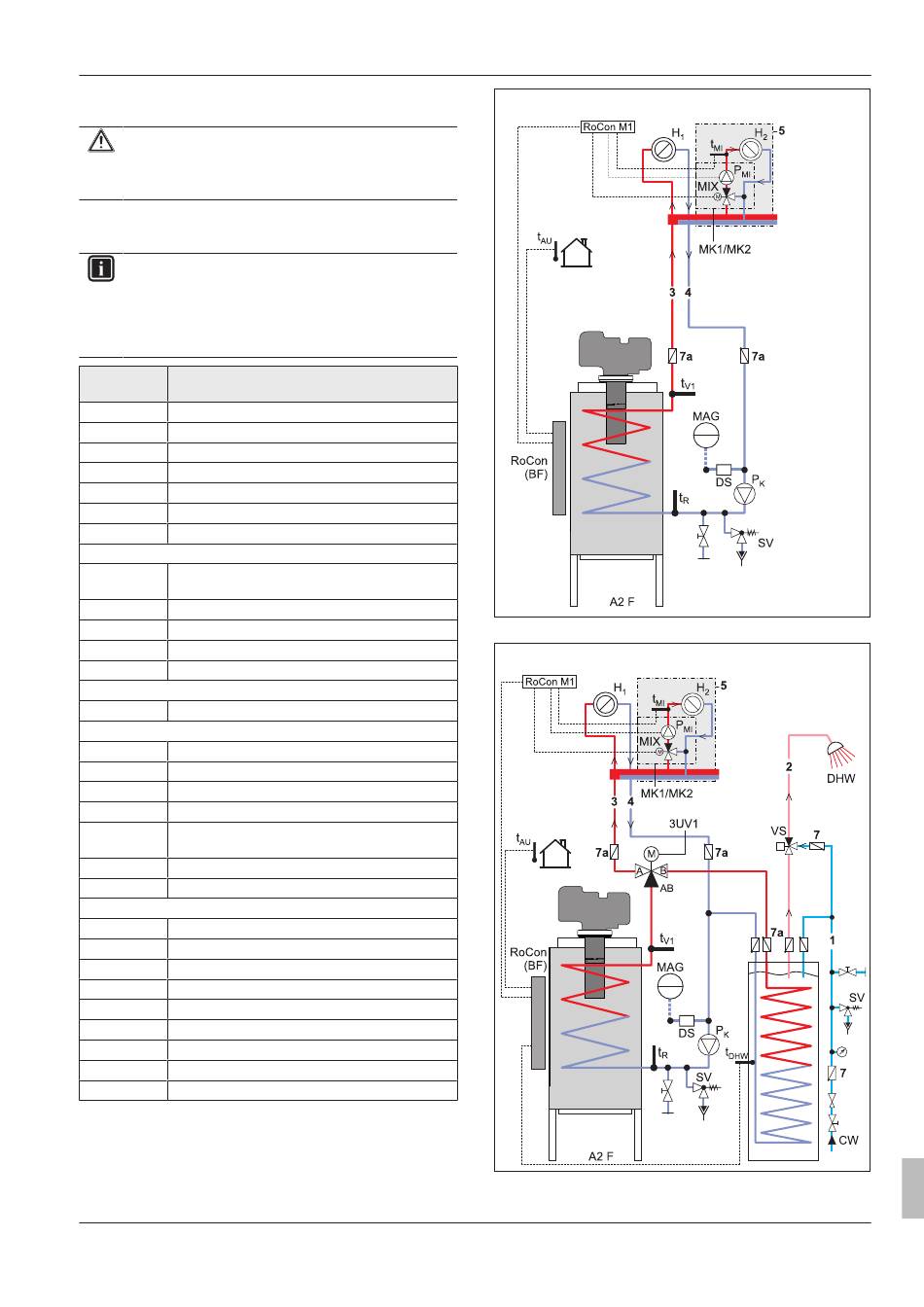

Afb 8-1
Aansluitschema A2 F met standaarduitvoering
Afb 8-2
Aansluitschema A2 F met Ventil Kit
Installatie- en gebruikshandleiding
45
