14.1
Gegevens voor de constructie van de rookgasleiding
Apparaat
Branderbe-
lasting in
kW
A2 F 18H
8,5
18,2
A2 F 24H
10,9
24,7
A2 F 32H
12,8
32,2
Tab. 14-1 Tripelwaarden voor de constructie van de schoorsteen (rookgasdebiet afhankelijk van de warmteprestatie zie
14.2
Emissiemeting
De controlemeting kan door een eenvoudig te selecteren automati-
sche functie uitgevoerd worden (zie ook de meegeleverde regelings-
handleiding).
1
Exit-toets minimaal 5 s. indrukken.
è Menu "Speciale modus" wordt weergegeven.
2
Met de draaiknop het programma "Emissiemeting" selecteren.
3
Selectie bevestigen met een korte druk op de draaiknop.
è Er kan tussen de volgende lastsoorten gekozen worden:
–
Uit: De emissiemeting is uitgeschakeld die evt. via de rege-
lingsfuncties A2 F ingeschakelde verwarming wordt normaal
verdergeregeld.
–
Basislast: De verwarming wordt ingeschakeld en onafhanke-
lijk van de ingestelde bedrijfsmodus met de minimale presta-
tie van de verwarming gebruikt.
–
Vollast: De verwarming wordt ingeschakeld en onafhankelijk
van de ingestelde bedrijfsmodus met de maximale prestatie
van de verwarming gebruikt.
4
Met de draaiknop de lastsoort "Vollast" selecteren, maar niet
bevestigen.
è Displayweergave: "Vollast"
è De brander wordt gedurende 30 min ingeschakeld en op
maximale last geregeld.
5
Met de draaiknop de lastsoort "Basislast" selecteren, maar niet
bevestigen.
è Displayweergave: "Basislast"
è Modulerende oliebrander gaat gedurende 30 min naar mini-
male prestatie.
6
Annuleren en teruggaan met:
–
Een nieuwe druk op de Exit-toets of op de draaiknop
–
Selectie van een ander menu met de draaischakelaar en be-
vestiging.
www.daikineurope.com
www.rotex-heating.com
Nominaal vermogen in
Rookgasdebiet in g/s
kW
50/30 °C
80/60 °C
8,3
17,7
10,6
24,1
12,5
31,4
Rookgastemperatuur in °C
Stookolie/EL
50/30 °C
3,90
8,36
5,01
11,35
5,88
14,79
Speciale modus
Emissiemeting
Manueel
Emissiemeting
Uit
T-WG
Emissiemeting
Basislast
T-WG
Emissiemeting
Vollast
T-WG
Emissiemeting
Vollast
T-WG

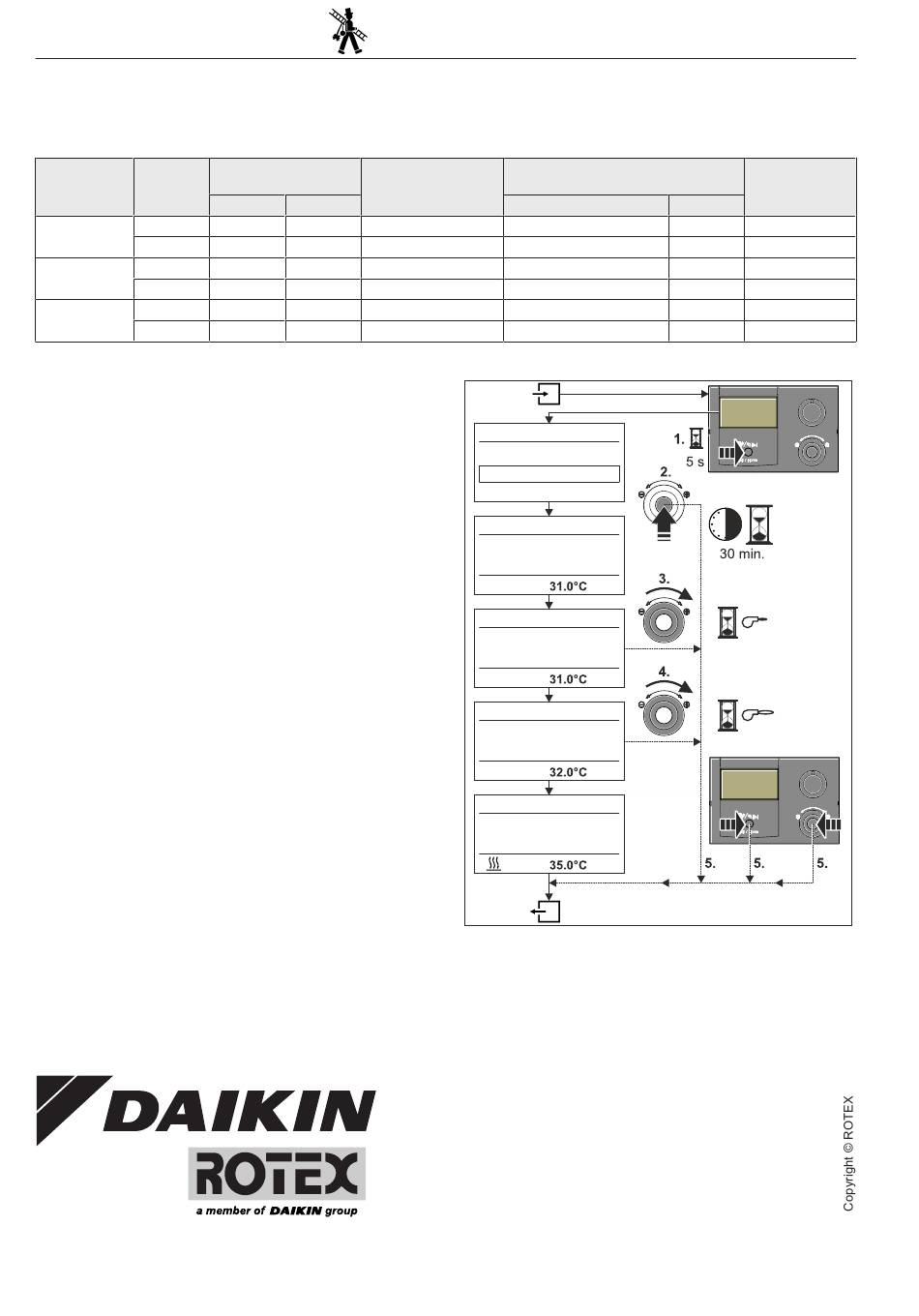

Afb 14-1
