7
Oliebrander

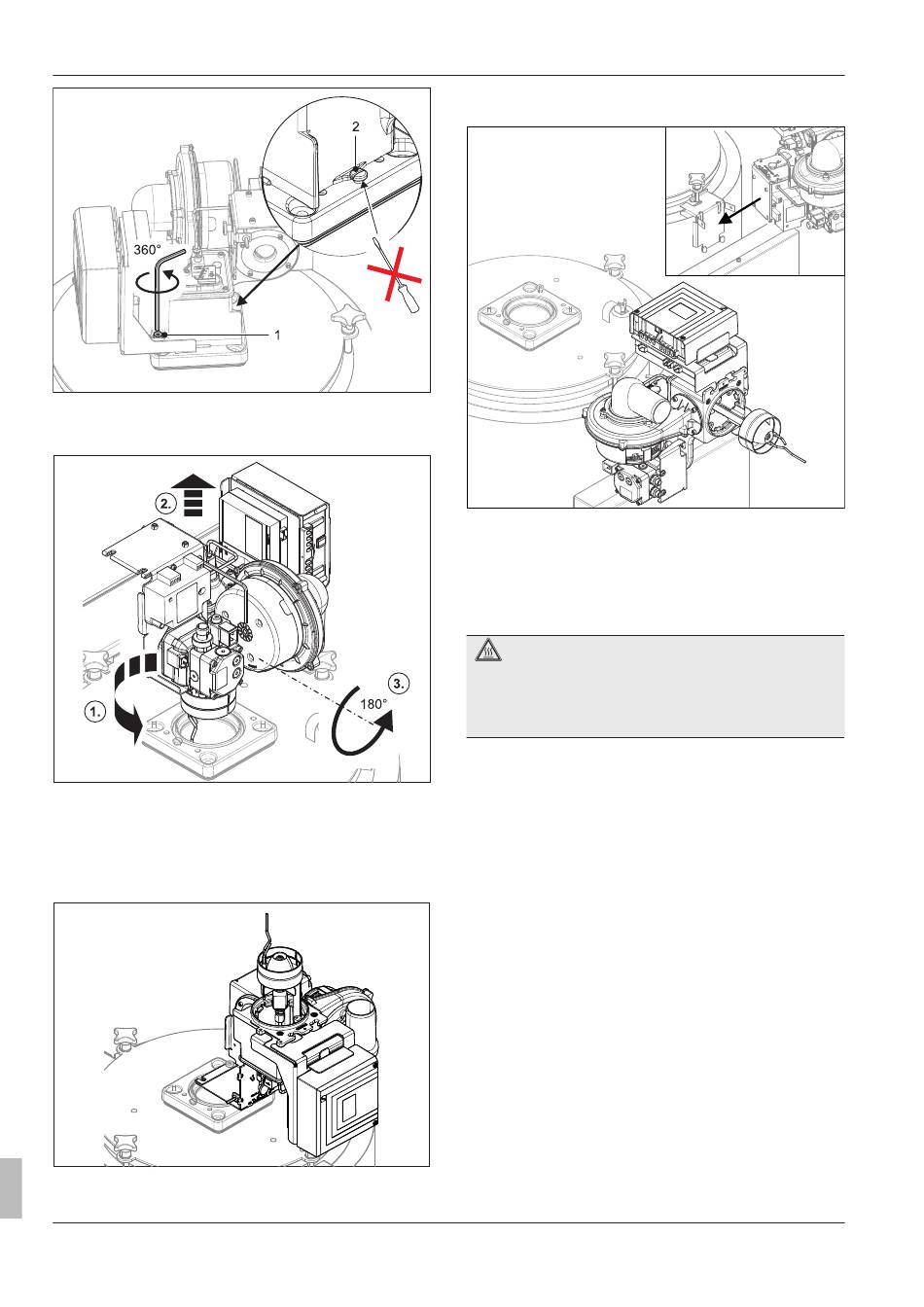

Afb 7-9
Servicebout op de brander losdraaien
1
Brander linksom uit de bajonetsluiting draaien en naar boven toe
eruit tillen.
Afb 7-10
Brander uittillen
2
Brander 180° draaien en op de branderflens plaatsen.
3
Brander door de opening in de bevestigingsplaat in de service-
bout hangen en in de bajonetsluiting laten vergrendelen. De ser-
vicebout vastdraaien.
è De brander staat in de servicestand (zie
Afb 7-11
Servicestand - variant 1
Installatie- en gebruikshandleiding
42
De brander kan ook aan de zijkant aan de steunhoek (toebehoren)
aan de bovenste ketelrand vastgehaakt worden (zie
Afb 7-12
Inbouw in omgekeerde volgorde uitvoeren.
7.4.2
De recirculatiebuis kan alleen bij een gedemonteerde brander en
een geopende branderkamer gedemonteerd worden.
1
CV met de hoofdschakelaar uitschakelen.
2
Ketelbekleding verwijderen (zie
3
Branderkamer openen (zie
4
Recirculatiebuis uitdraaien (bajonetsluiting met 1/8-slag linksom
draaien).
Inbouw van de recirculatiebuis in omgekeerde volgorde.
Afb
7-11).
7.4.3
1
CV met de hoofdschakelaar uitschakelen.
2
Ketelbekleding verwijderen (zie
3
Klep aan het oliefilter sluiten en olieslangen van het oliefilter los-
draaien.
4
Stekker X1, X11 en X15 van de automatische ontsteking en de
met stekker X1 aangesloten branderinterne stekkers lostrekken.
5
Brander van de branderflens verwijderen (zie
6
De vier bevestigingsbouten van de branderflens losdraaien.
7
Branderflens met branderpijp en recirculatiebuis uit de brander-
kamer tillen.
De inbouw van de brander gebeurt in omgekeerde volgorde.
1
Brander starten, functie en instellingen controleren.
Servicestand - variant 2
Recirculatiebuis uit-/inbouwen
GEVAAR: RISICO OM ZICH TE VERBRANDEN
Gevaar voor verbranden door hete oppervlakten.
▪ Alvorens te demonteren, de brander voldoende laten af-
koelen.
▪ Draag veiligheidshandschoenen.
Hfst.
Hfst.
9.2.3).
Brander demonteren/monteren
Hfst.
008.1546499_02 – 04/2018 – NL
Afb
7-12).
4.10).
4.10).
Hfst.
7.4.1).
Daikin/ROTEX A2 F
Olieverbrandingsketel A2 F
