7.5
Aansluiting automatische
ontsteking

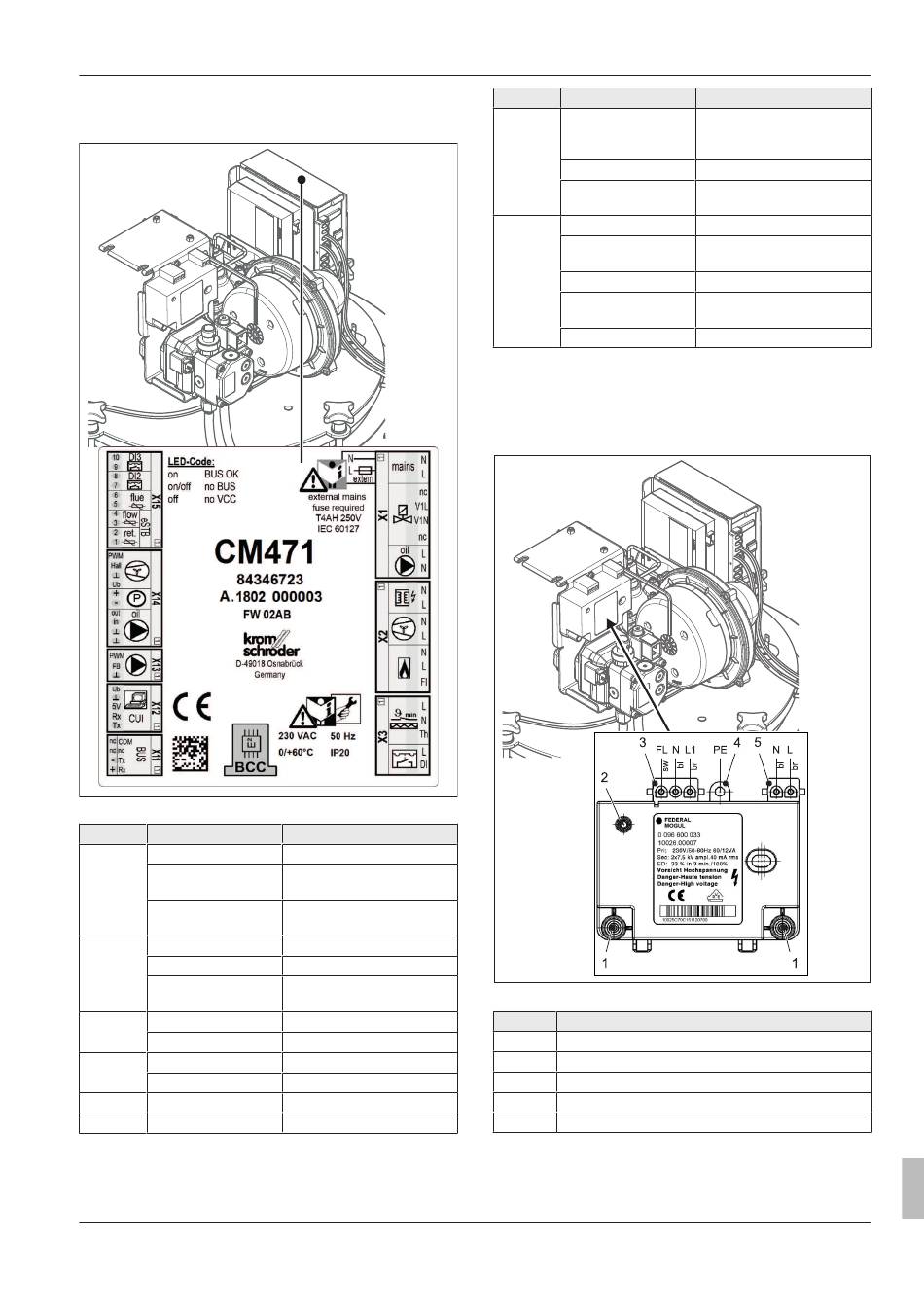

Afb 7-13
Automatische ontsteking
Stekker
PIN
X1
1, 2 (N, L)
3 – 6 (nc, V1L, V1N,
nc)
7, 8 (L, N)
X2
1, 2 (N, L)
3, 4 (N, L)
5 – 7 (N, L, Fl)
X2
1 – 3 (L, N, Th)
4, 5 (L, DI)
X11
1, 2 (Rx, Tx)
3, 4 (nc, COM)
X12
1 – 5 (CUI)
X13
1 – 3 (⊥, FB, PWM)
Daikin/ROTEX A2 F
Olieverbrandingsketel A2 F
008.1546499_02 – 04/2018 – NL
Functie
Voeding
Olie-magneetklep
Voeding oliepomp-regeleen-
heid
Ontstekingstrafo-ontsteking
Ventilator brander
Ontstekingstrafo vlambewa-
king
Olievoorverwarming
niet toegewezen
eBus
niet toegewezen
niet toegewezen
niet toegewezen
Stekker
PIN
X14
1 – 4 ( ⊥, ⊥, in, out)
5, 6 (-, +)
7 – 10 (Ub, ⊥, Hall,
PWM)
X15
1, 2 (ret)
3, 4 (flow)
5, 6 (flue)
7, 8 (DI2)
9, 10 (DI3)
Tab. 7-8
Toewijzing van de aansluitkabels aan de automatische
ontsteking
7.6
Ontstekingstransformator met
vlambewaking
Afb 7-14
Ontstekingstransformator
Pos.
Omschrijving
1
Aansluitingen ontstekingskabel (2x 7,5 kV)
2
Statusweergave (LED)
3
Aansluiting vlambewaking
4
Aardingsaansluiting
5
Ontstekingsaansluiting (ingang)
Tab. 7-9
Legenda bij
Afb 7-14
7
Oliebrander
Functie
Communicatie (automatische
ontsteking – oliepomp-regelap-
paraat)
Oliepomp-druksensor
Toerentalregeling branderven-
tilatie
Retourtemperatuursensor
Thermometer van de aanvoer-
temperatuur
niet toegewezen
Veiligheidtemperatuurbegren-
zer
niet toegewezen
Installatie- en gebruikshandleiding
43
