Technische beschrijving

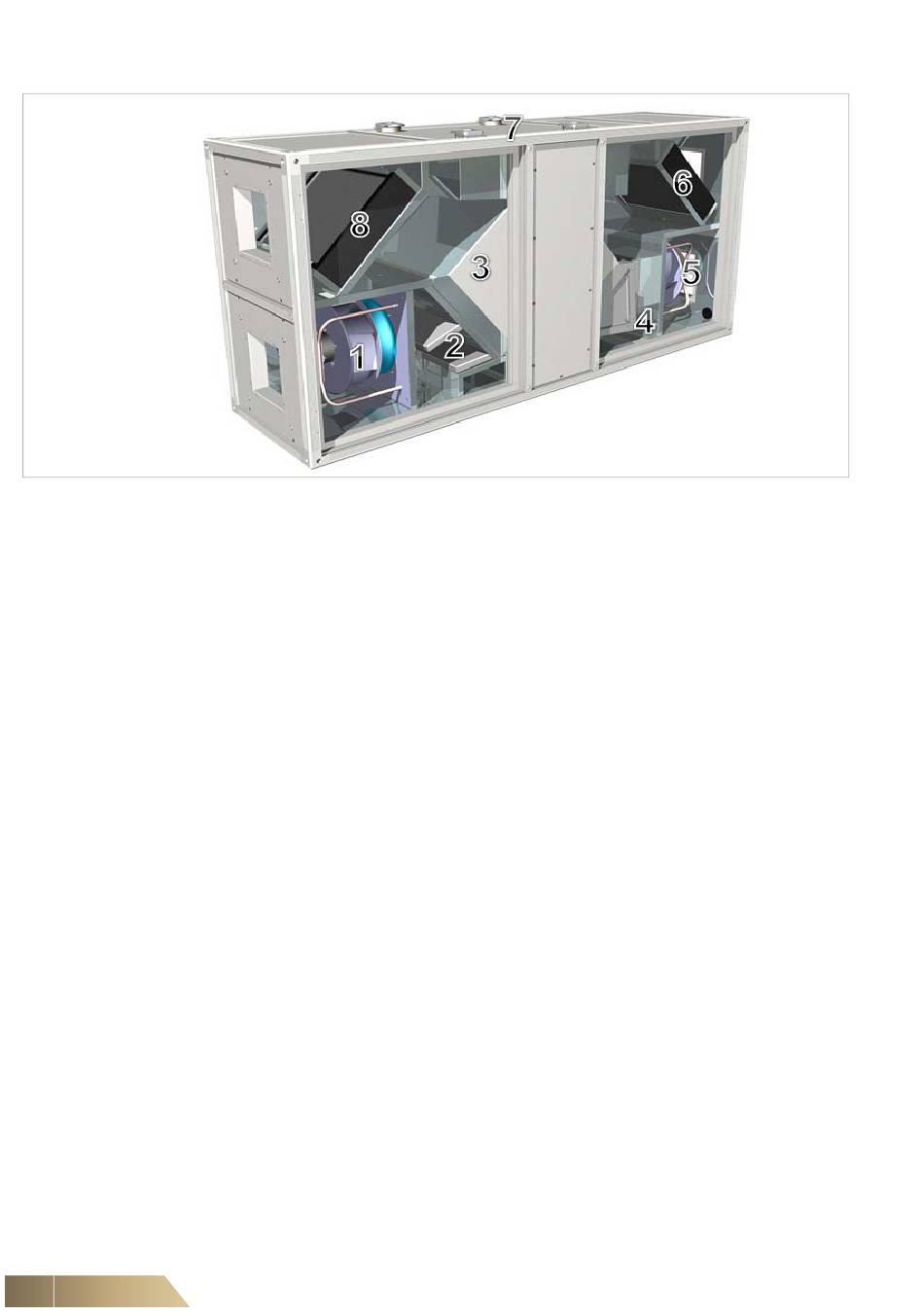

Afb. 3-1:
COM4mini
Unit
1: Pulsieluchtventilator
2: Bypass voor de buitenlucht (met servomotor)
3: Tegenstroom platenwisselaar
4: Condensafvoer
5: Extractieluchtventilator
6: Buitenluchtfilter (met verschildrukmanometer)
7: Geïntegreerde schakelkast met hoofdschakelaar,
kabelopening en klemmenstrook incl. FläktGroup- regeling,
hoofdunit (is niet het geval voor een unit zonder
regelingssysteem)
8: Afvoerluchtfilter (met verschildrukmanometer)
9: Zonder afbeelding - op de deur: touch-display
[unit zonder touch-display afwijkend, met RJ45-aansluiting]
3.3
COM4mini leveringsomvang
16
De volgende onderdelen zijn in de levering voorzien:
– Unit van de reeks FläktGroup COM4mini
– Bedieningshandleiding met alle informatie over de geleverde unit
– Schakelschema's en maatschetsen
– Evt. toebehoren en speciale uitrusting (alleen indien besteld)
Overige componenten:
Jaloezieklep met servomotor
Interne bedrading
Antivriesbeschermingsvoeler in de afvoerlucht
Montagehoek
FläktGroup DC-2016-0104-NL 2018-09/R4 • Onder voorbehoud van wijzigingen
