Montage

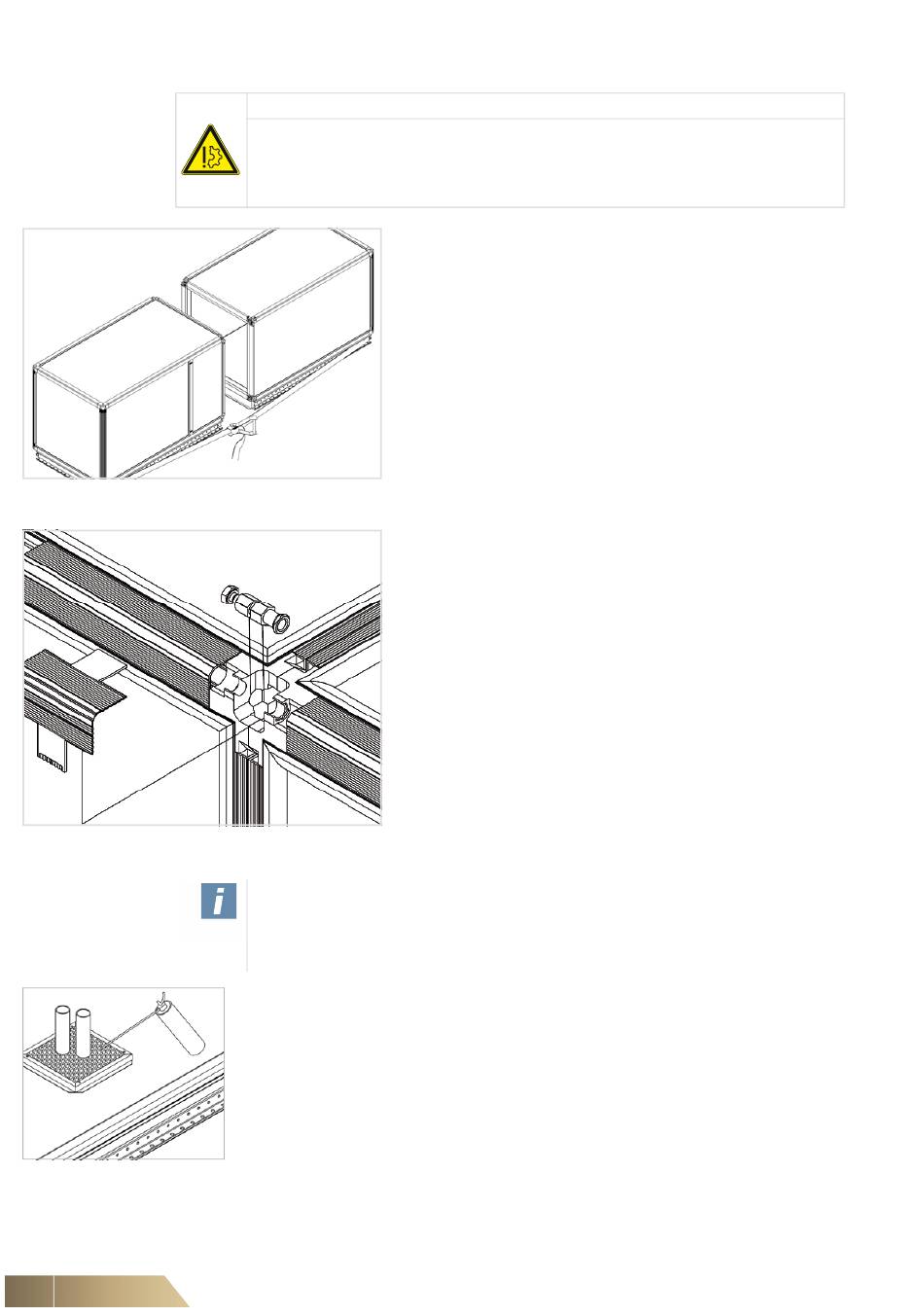

Afb. 5-42: Unit met basisframe
Afb. 5-43: Assemblage
Afb. 5-44: Buiskanaal
50
Schade aan het apparaat!
•
Warmtewisselaaraansluitingen, condensafvoeren en deurgrepen niet als
bevestigingspunten voor spanbanden/hijswerktuigen of voor trekken of schuiven
van de unit gebruiken!!
•
•
•
Opgelet – Deelvoegverbindingen!
•
Wanneer de schroeven door de bouwcomponenten niet toepasbaar zijn, dan
kan u de deelvoegverbindingen lossen, de schroeven erindraaien en dan de
deelvoegverbindingen met de schroeven monteren.
•
Buis- en kabelkanalen afdichten om valse trek en condensvorming te voorkomen.
Het afdichten kan bijvoorbeeld met PU-schuim (niet in FläktGroup-leveringsomvang
inbegrepen) geschieden.
OPGELET
Unitdelen voorafgaand aan de assemblage zo dicht mogelijk
bij elkaar groeperen. De afzonderlijke onderdelen uitsluitend
via het unitbasisframe samentrekken.
Monteer de deelnaden op de voor- en rugzijde.
Monteer de afdekkleppen.
