COM4 CompactLine-units
Toevoer van de elektrische leidingen uit de ventilatorsectie naar de schakelkast
Ventilatorsectie (1)
Schakelkastopbouw
Behuizing schakelkast (3)
Kleine
flensplaat (4)
Afscherming (7)
Grote
flensplaat (6)

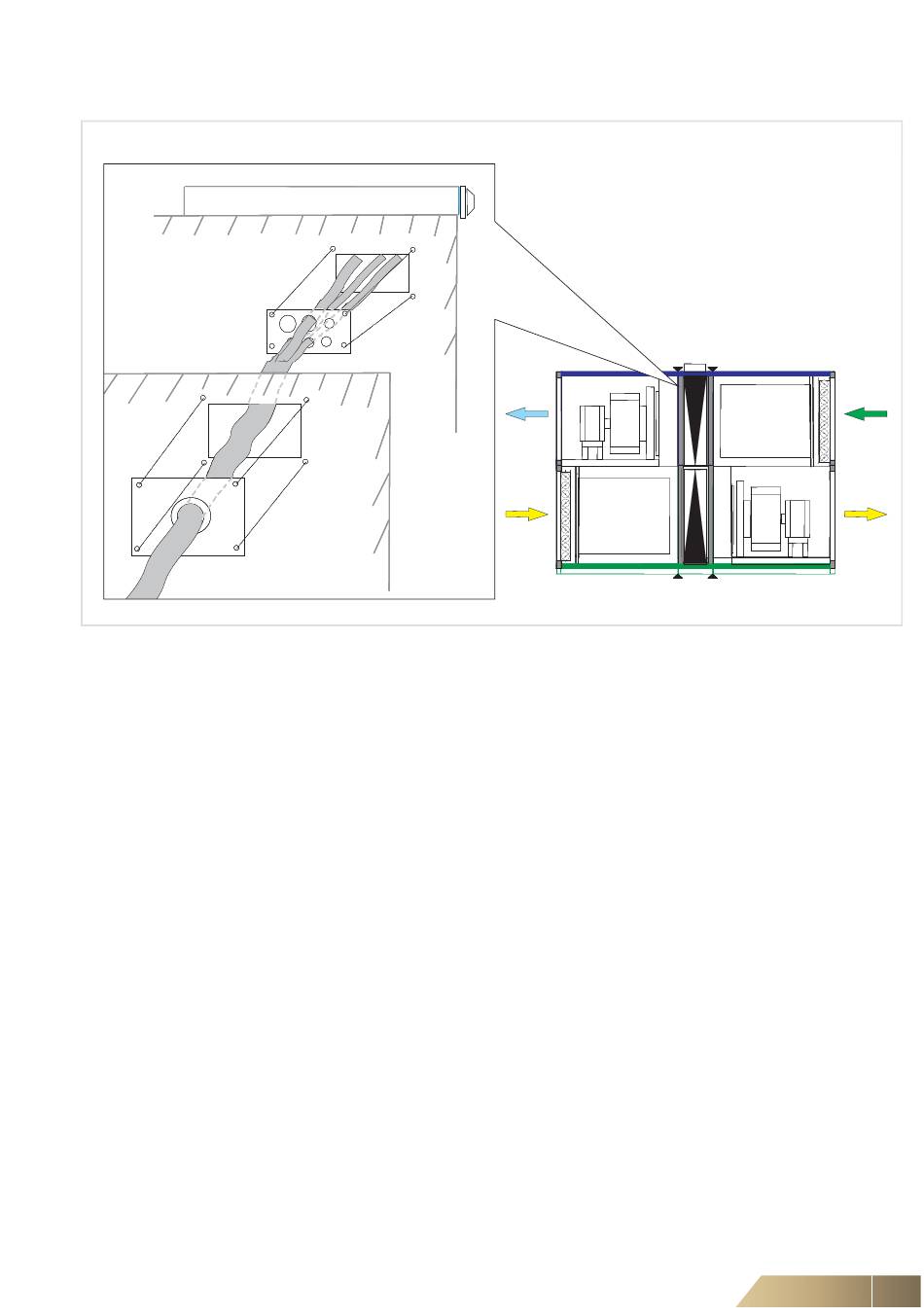

Afb. 7-1:
Toevoer van de elektrische leidingen uit de ventilatorsectie naar de schakelkast
Toevoer van de elektrische leidingen uit de filtersectie naar de schakelkast
FläktGroup DC-2016-0104-NL 2018-09/R4 • Onder voorbehoud van wijzigingen
Doorbraak
(5)
De kabelboom vanuit de ventilatorsectie (1) is voorzien van 2 flensplaten met een ver-
schillende grootte (4 en 6).
•
Leid de kabelboom met de kleine flensplaat (4) door de doorbraak (5) in de afscher-
ming (7) van de ventilatorsectie.
•
Steek de kabel inclusief de stekker in de behuizing van de elektrische schakelkast
(3).
•
Schroef de flensplaat (4) vast aan de behuizing van de elektrische schakelkast (3)
voor de afdichting. De montage wordt gerealiseerd vanuit de ventilatorsectie via de
doorbraak (5) in de afscherming (7).
•
Schroef de grote flensplaat (6) voor de afdichting aan de afscherming (7) in de
ventilatorsectie.
•
Leid de kabel vanuit de filtersectie (2) rechtstreeks door de overeenkomstige
doorbraak naar de schakelkast.
•
Schroef de flensplaat voor de afdichting van de filtersectie rechtstreeks op de
behuizing van de elektrische schakelkast.
Elektrische aansluiting
Ventilatorsectie
Filtersectie (2)
(1)
Filters
Elektrische schakelkast
met regeling
Ventilator
63
