Elektrische aansluiting
7.3
COM4top aansluiten
Interne schakelkast met toe-
gang via unitdeur
Invoering bodem-
plaat schakelkast
Invoering voedingsspanning
7.4
COM4mini aansluiten
60
•
Sluit de externe componenten aan volgens het schakelschema.
De unit heeft een voedingsspanning van 230 V/50-60 Hz nodig.
De voedingsspanning mag bouwzijdig max. met 13 A afgezekerd worden
OPGELET!
Voor de elektrische aansluiting van de unit moet bouwzijdig een alpolige afsluiting
voorzien worden, die tegen herinschakelen kan beveiligd worden.
•
Invoering spanningtoevoer schakelkast langs boven.
•
Let op de toegangsruimte tot de schakelkast van boven; min. 500 mm.
•
Sluit de externe componenten aan volgens het schakelschema.
•
Alle kabels aan de kabelrails bevestigen en tegen tocht beveiligen.

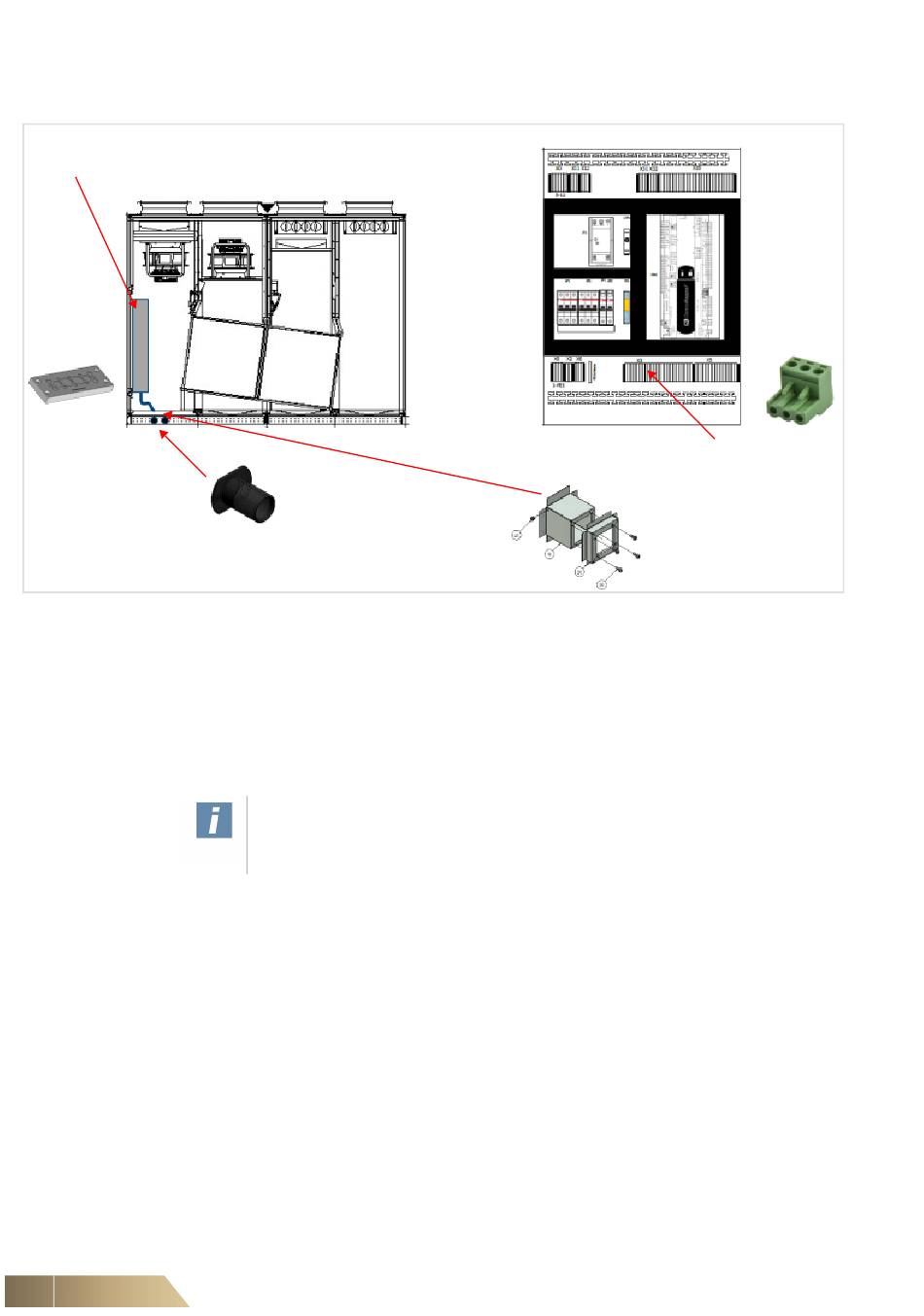

Gecodeerde plugverbinding voor
sensoren en servomotoren
Bodemdoorbraak als voor-
beeld voor kabeldoorgang tot
de regelkast. Na doorvoering
luchtdicht afsluiten.
