Montage
5.7.4 Elektrische kanaalbatterij
met nalooptijd van de
ventilator
zonder ventilatornalooptijd

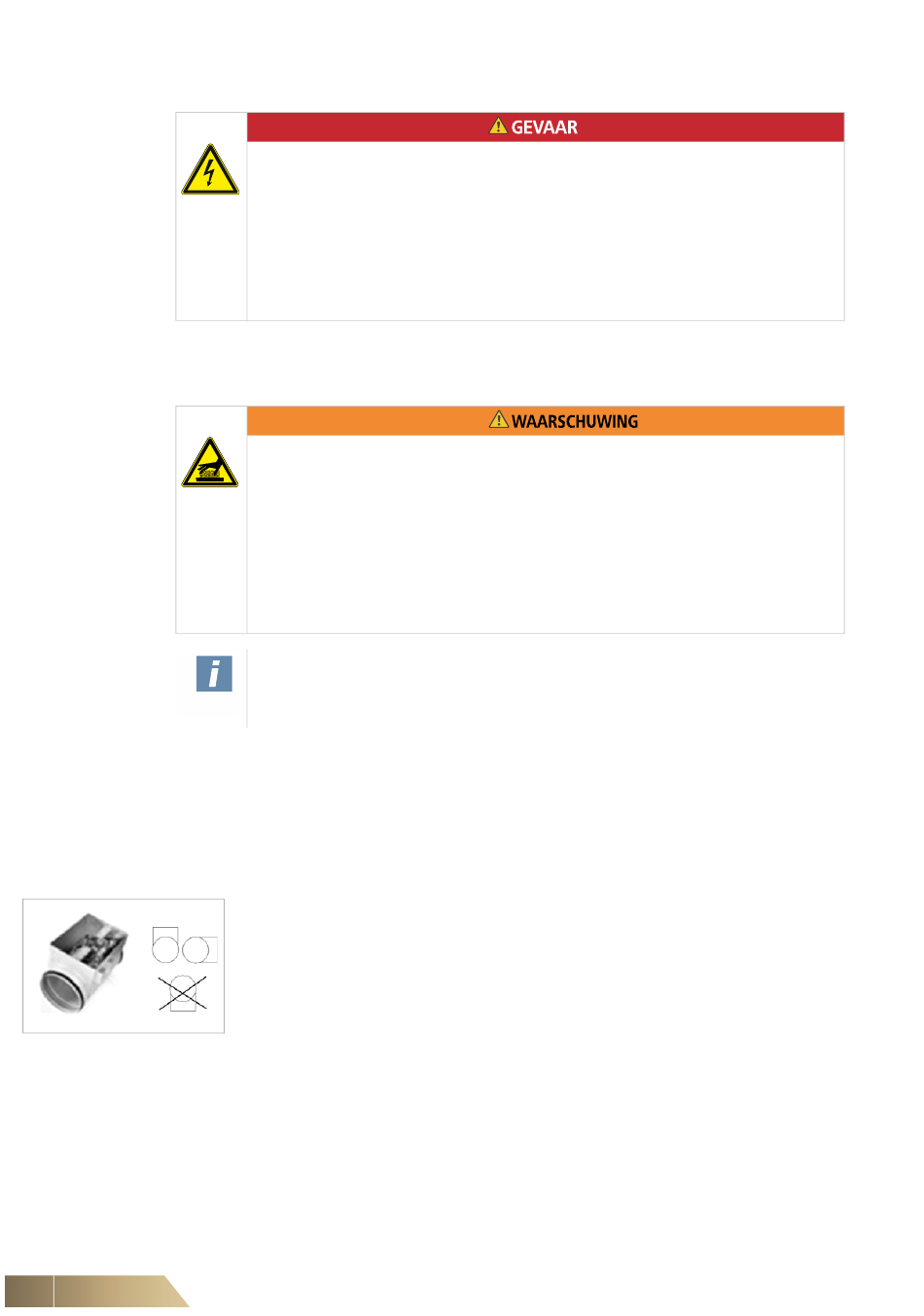

Afb. 5-31: CC20
44
Elektrische schok door gevaarlijke spanningen met ernstig letsel of de dood
tot gevolg!
•
Alle toevoerleidingen spanningvrij schakelen en beveiligen tegen opnieuw
inschakelen.
•
Apparaat op spanningsvrijheid controleren, aarden en kortsluiten en
naastgelegen delen die onder spanning staan afdekken of afschermen.
•
De elektrische batterij wordt niet via de hoofdschakelaar op de COM4mini
spanningsvrij geschakeld.
•
De installatie mag enkel door elektrisch geschoold personeel uitgevoerd
worden. Verdere informatie vindt u in het hoofdstuk 7 Elektrische aansluiting.
Hou ook rekening met de bijgevoegde originele documentatie!
Hete oppervlakken kunnen tot zware verwondingen of de dood leiden!
•
Tijdens en na de werking, bestaat het gevaar om zich aan hete oppervlakken te
verbranden. Afhankelijk van de inbouwsituatie dienen de verwarmingsbatterijen
bouwzijdig met een beschermingsrooster uitgerust te worden.
•
De unit niet in de buurt van brandbare materialen inbouwen. De afstand tot
houten bekledingen of andere gelijkaardige brandbare materialen moet min.
100mm bedragen.
•
Breng ter plaatse goed zichtbare waarschuwingsborden aan tegen het
onopzettelijk luchtzijdig afsluiten van de verwarmingsbatterij.
Opgelet!
•
Er dient voor gelijkmatige toevoer gezorgd te worden met een minimum
luchtdebiet van 1,5 m/s.
•
De unit in luchtstromingsrichting voorzien volgens de pijl die na de ventilator staat.
•
Met een nalooptijd van min. 3 minuten een inbouwafstand naleven van min. 300
mm t.o.v. ventilatoren, kleppen of kanaalkrommingen.
•
Zonder ventilatornalooptijd een inbouwafstand naleven van min. 600 mm t.o.v.
ventilatoren, kleppen of kanaalkrommingen.
COM4mini CC20
•
De plaatstalen elektro-schakelkast mag niet onderaan gemonteerd worden. In
horizontale kanalen dient de schakelkast naar boven toe of 90° zijdelings
gemonteerd te worden.
De ronde buisaansluiting is geschikt voor de inschuifmontage in buizen of in dubbele
moffen. Er is geen linkse of rechtse uitvoering beschikbaar.
•
Draai bij het omkeren van de luchtrichting de batterij met 180°
– voor horizontale & verticale luchtstromen geschikt
– verticaal enkel toegelaten van onder naar boven!
FläktGroup DC-2016-0104-NL 2018-09/R4 • Onder voorbehoud van wijzigingen
